Perdite di

liquido

Ritenzione
dell’acqua

Il tubo
pesca
nell’acqua

Drenaggio

Corretto

Sbagliato

Perdite di

liquido

Perdite di

liquido

Sbagliato

Sbagliato

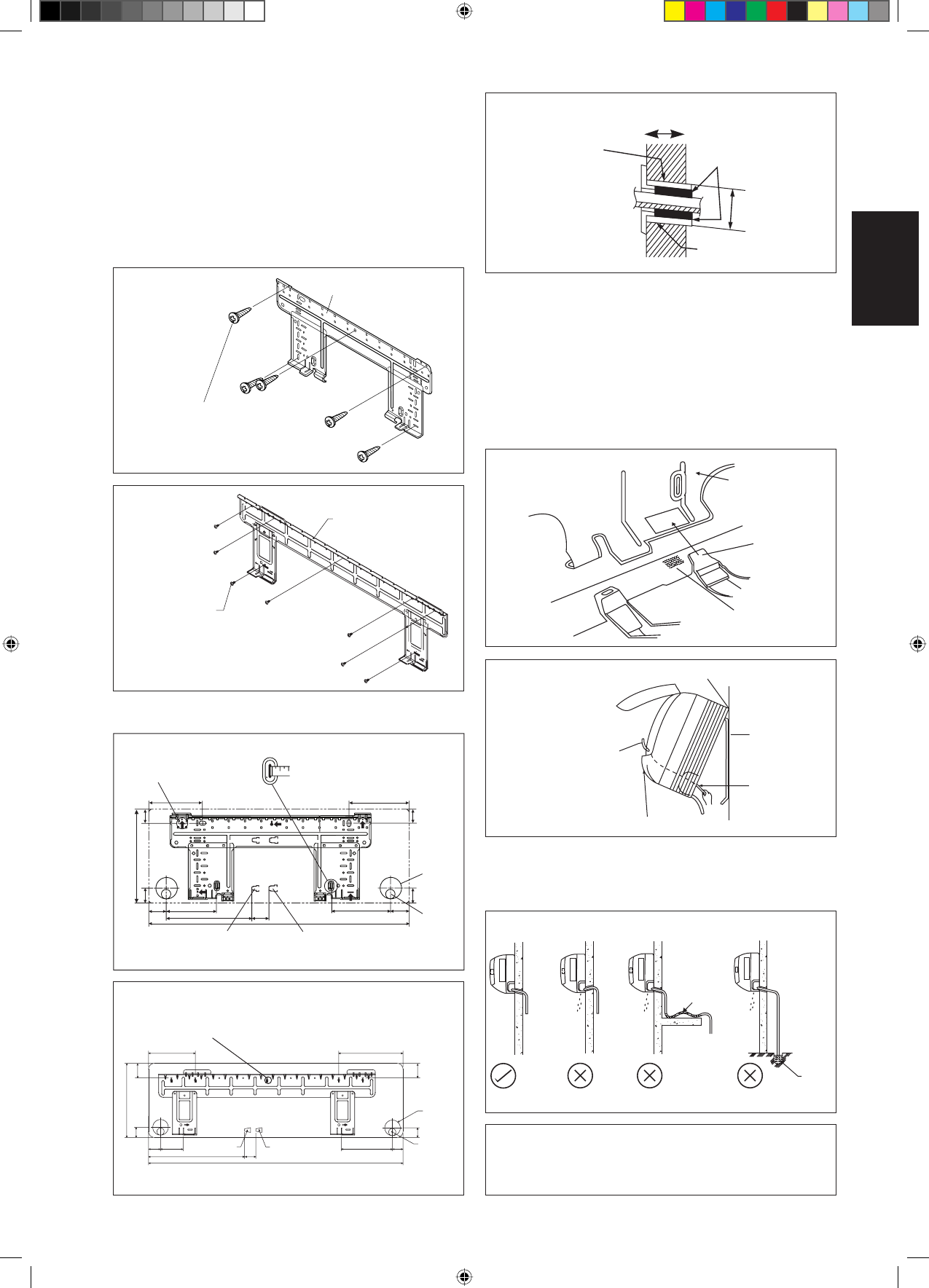

Montaggio Della Staffa Di Supporto

Accertarsi della capacità di tenuta della parete. Se il muro non è in grado di
sopportare il peso dell’apparecchio, rinforzarlo con delle piastre o dei pilastrini
di sostegno.
Usare un indicatore di livello per il montaggio orizzontale e eseguire
l’installazione con 5 viti adatte al modello ATXN25/35MV1B e 7 viti adatte
al modello ATXN50/60MV1B.
Nel caso in cui le tubazioni posteriori fuoriescano, praticare sul muro un foro di
65mm di diametro servendosi di una perforatrice a cono. Il foro deve presentare
all’esterno una leggera inclinatura verso il basso (veder figura).

Tubo Di Scarico Condensa

Il tubo di drenaggio interno deve essere posizionato in leggera
pendenza per garantirne un buon funzionamento. Evitare
condizioni che possono causare perdite d’acqua.

Drenaggio Dell’acqua

Come Fissare L’unità Interna

Agganciare le griffe del telaio inferiore alla piastra di montaggio.

Come Rimuovere L’unità Interna

Spingere in alto fino all’parea contrassegnata (nella parte inferiore
della griglia frontale) per rilasciare gli artigli.

Montaggio Dell’unità

Agganciare l’unità alla parte superiore della staffa (inserire i due ganci
posteriori dell’unità negli appositi fori della staffa). Per controllare se
gli agganci sono correttamente inseriti nella piastra d’installazione,
spostare l’unità leggermente verso destra e sinistra.

Punti Di Fissaggio Della Piastra Di Montaggio E
Dimensioni Raccomandate

Piastra di montaggio

Vite di fissaggio della
piastra d’installazione

ATXN50/60MV1B

Piastra di montaggio

Vite di fissaggio della piastra
d’installazione

ATXN25/35MV1B

Foro nel
muro di
Ø 65mm

61

61

Estremità del tubo del gas

Estremità del tubo del liquido

48

45

580

1065

219

40

40

91

45

Foro nel muro
di Ø 65mm

Posizione del
tubo di scarico

Utilizzare misura di nastro, come mostrato.
Posizione l’estremità di una misura di nastro

Ñ

Estremità del tubo del gas

Estremità del tubo del liquido

166

184

181,7

55,5

54,5

153,8

263

51,9

800

45,9

42,2

288

42,2

45,9

Tutte le dimensioni sono in mm

ATXN50/60MV1B

ATXN25/35MV1B

Foro Con Perforatrice A Cono

Interno

Ø 65

Tubo incassato nel muro
(A fornitura locale)

Coperchio per il foro nel muro
(A fornitura locale)

Tubo incassato nel muro
(A fornitura locale)

Quando si spelano in
anticipo le estremità dei fili
di interconnessione, unire le
estremità destre dei fili con
nastro isolante.

Appendere qui il gancio dell’unità interna.

Piastra di
montaggio

Fili di
interconnessione

Guida per i fili

!

 CAUTELA

•   Non installare l’unità ad altitudini superiori a 2000m

sia per interno che per esterno.

Tutte le dimensioni sono in mm

Esterno

Stuccatura

«

Punti di ritenzione raccomandati per la piastra
di montaggio (7 punti in tutto)

«

Punti di ritenzione raccomandati per la
piastra di montaggio (5 punti in tutto)

Posizione
del tubo di
scarico

190

173

310

2-9

Italiano

Piastra di
montaggio

Fermo

Struttura in basso

Segno
(parte posteriore)

Griglia anteriore
