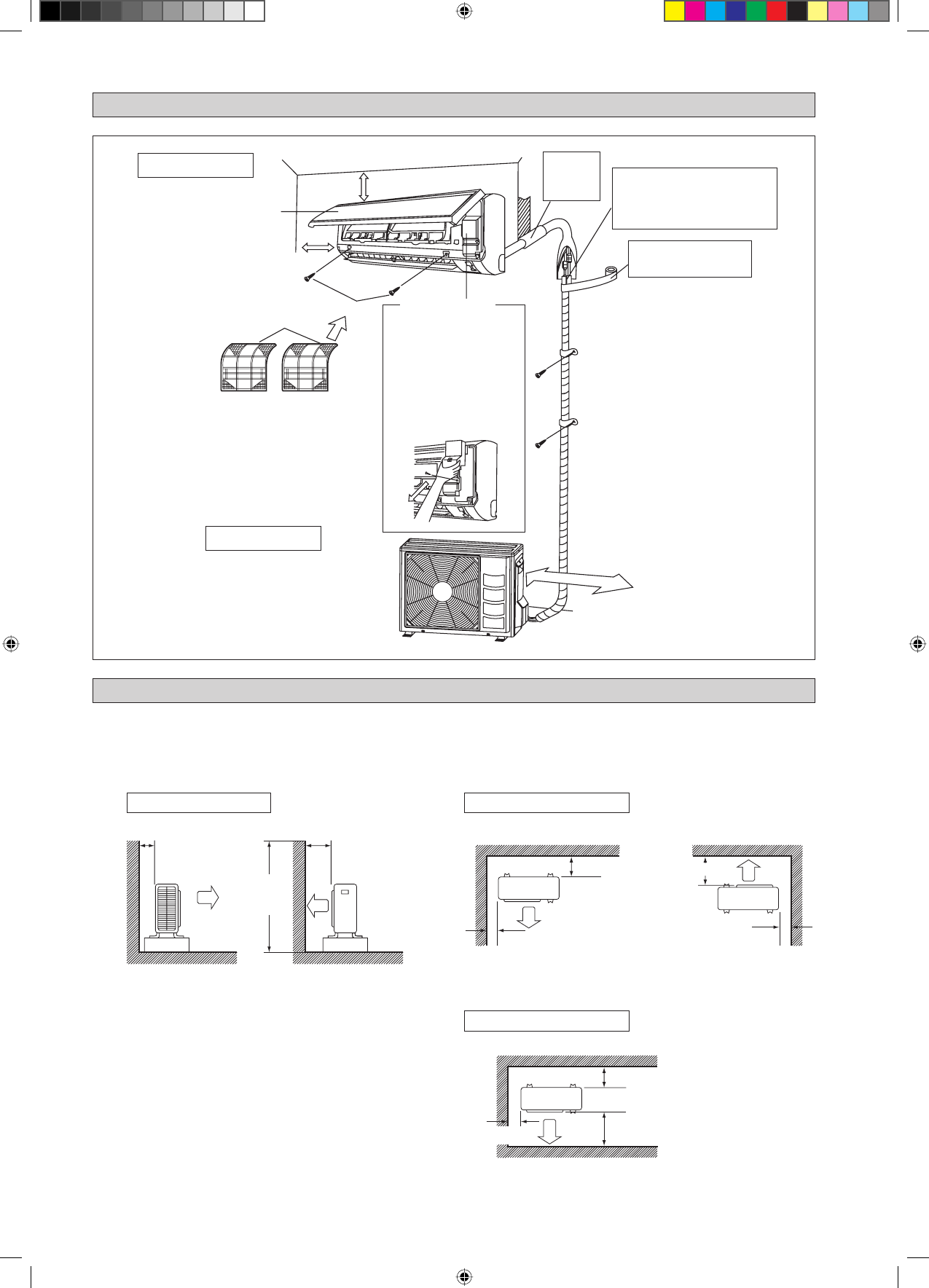

DIAGRAMME D’INSTALLATION

INSTALLATION DE L’UNITÉ EXTÉRIEURE (ARXN25/35MV1B)

5-6

 Si un mur ou tout autre obstacle se trouve sur le chemin du jet d’air d’admission ou de rejet de l’unité extérieure, suivre
les directives d’installation ci-dessous.
Pour l’un des modèles ci-dessous d’installation, la hauteur du mur sur le côté échappement doit être d’au moins
1200mm.

Mur face à deux côtés

Plus de 50

Mur face à un côté

Plus de 100

Plus de 50

Plus de 50

Vue de dessus

Vue latérale

Plus de

100

Plus de 150

Plus de 150

Plus de 300

Plus de 50

Unité : mm

1200 ou

moins

Mur face à trois côtés

Vue de dessus

Unité Intérieure

Filtre à air

M4 x 12L

Panneau avant

30mm ou plus du plafond

Unité Extérieure

50mm ou plus des murs
(des deux côtés)

Trou pour la
tuyauterie
calfaté avec
du mastic.

Coupez le tuyau d’isolation thermique sur
une longueur appropriée et enroulez-la de
ruban en vous assurant qu’aucun espac
en’est laissé à l’endroit de la coupe du
tuyau d’isolation thermique.

Enroulez le tuyau d’isolation
avec la bande de finition du
bas jusqu’en haut.

Couvercle de service

Ouverture du couvercle de
service



Le couvercle de service est de
type à ouverture/fermeture.

Méthode d’ouverture

1) Enlevez les vis du

couvercle de service.

2) Abaissez le couvercle de

service en diagonale dans
le sens de la flèche.

3) Tirez vers le bas.

ó

ó

500mm des murs
