6-12
Modeller
ATXN25/35MV1B ATXN50/60MV1B
ARXN25/35MV1B ARXN50/60MV1B
Voltaj aralığı**
220-240V/~/50Hz +
!
Besleme kablosu çapı* mm
2
Kondüktörlerin Sayısı
1,5
3
2,5
3
Bağlantı kablosu büyüklüğü* mm
2
Kondüktörlerin Sayısı
1,5
4
2,5
4
Tavsiye edilen sigorta/devre kesici nominal
A
15
20
*
Kablonun uzunluğu 2 m'den fazlaysa, daha büyük boyutlu kablo
kullanın.

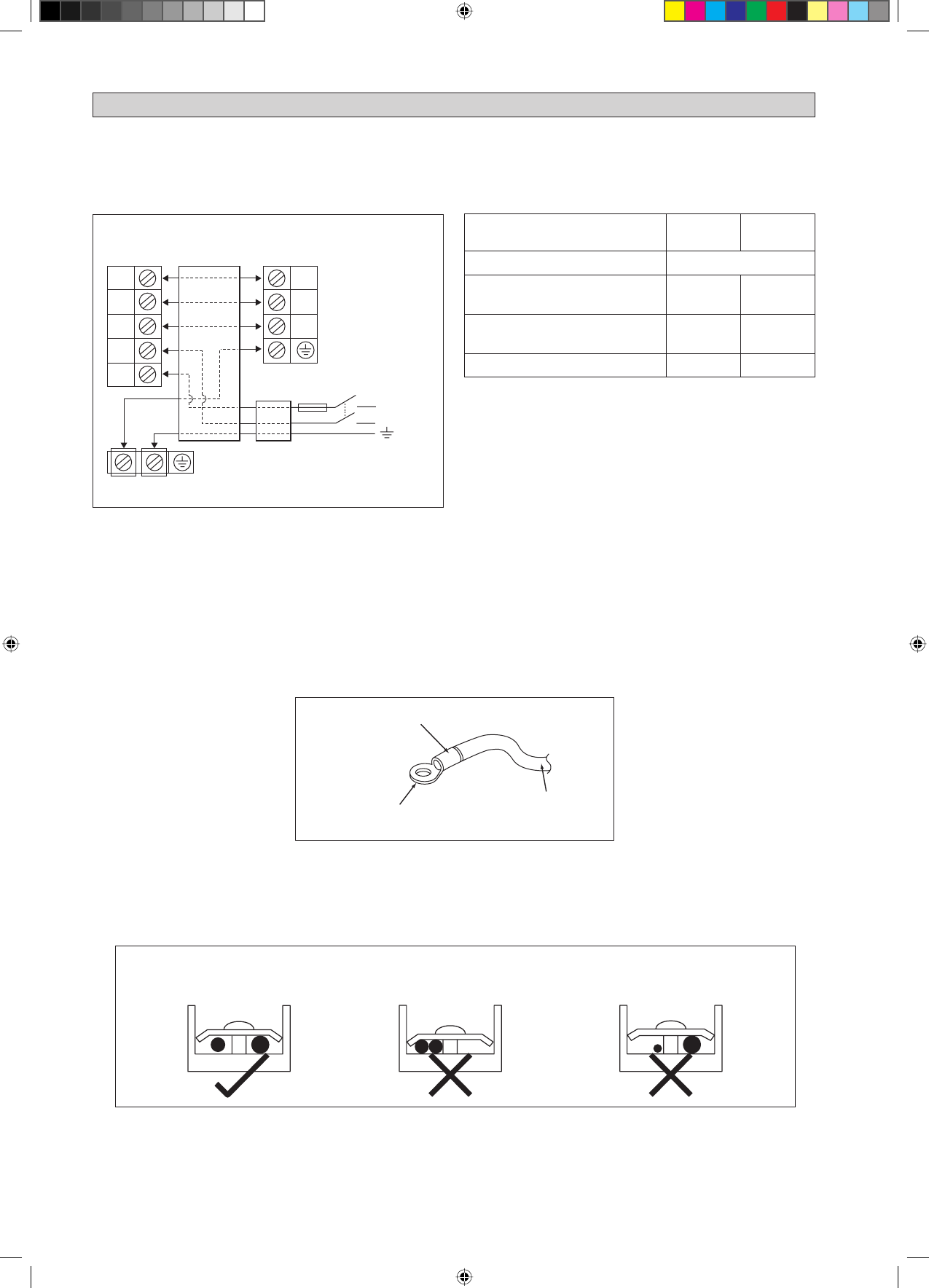

ELEKTRİK TESİSATI BAĞLANTISI
ÖNEMLİ:
*
Tabloda gösterilen şekiller sadece bilgi amacıyla verilmiştir. Yerel ve ulusal yönetmelik ve düzenlemeleri uygun
olarak kontrol edilmeleri ve seçilmeleri gerekir. Bu aynı zamanda montajın ve kullanılan kondüktörlerin tipine
bağlıdır.
**
Uygun voltaj aralığı ünitedeki etiket verisinden kontrol edilmelidir.
İzolasyon kılıfını takın
Yuvarlak sıkıştırmalı tip bağlantı ucu
Elektrik kablosu
Tüm kablolar sıkıca bağlanmalıdır.
Hiçbir kablonun soğutucu borulara, kompresöre veya herhangi bir hareketli parçaya değmediğinden emin olun.
İç ünite ile dış ünite arasındaki bağlantı kablosu, ürünle birlikte verilen kablo sabitleyicisi kullanılarak kenetlenmelidir.
Güç kaynağı kablosu minimum gereksinim olan H07RN-F değerinde olmalıdır.
Terminal bağlantılarına ve kablolara herhangi bir dış basınç uygulanmadığından emin olun.
Tüm kapakların herhangi bir boşluk bırakılmadan gerektiği gibi sabitlenmesini sağlayın.
Elektrik bağlantı kutusuna olan bağlantı kabloları için yuvarlak sıkıştırmalı tip bağlantı ucu kullanın. Kabloları bağlantı
kutusunun üzerindeki işaretle eşleştirerek bağlayın. (Üniteye yapıştırılan kablo şemasına bakınız).
•
•
•
•
•
•
•
Aynı kalınlıktaki kabloları
her iki yana bağlayın.
Aynı kalınlıktaki kabloları
tek bir tarafa bağlamayın.
Farklı kalınlıktaki
kabloları bağlamayın.
Uç vidaları sıkarken doğru tornavidayı kullanın. Uygun olmayan tornavidalar vida başına zarar verebilir.
Aşırı sıkma terminal vidalarına hasar verebilir.
Aynı uca farklı kalınlıkta kabloları bağlamayın.
Kabloların düzenli kalmasını sağlayın. Kabloların diğer parçaları ve terminal kutusu kapağını engellemesini önleyin.
•
•
•
•
Şebeke bağlantısındaki tüm kutup
ayırıcılar en az 3mm’lik bir kontak
ayrımına sahip olmalıdır.
!
Ara Bağlantı
Kablosu
Dış Ünite
Terminal Bloğu
İç Ünite
Terminal Bloğu
2
SIG
1
N
L
N / L2
L / L1
Güç
kaynağı
Ana
Anahtarı
Sigorta/
Devre
Kesici
Güç
Kaynağı
Kablosu
2
SIG
1
6 IM-5WMYJ-1113(0)DK SIESTA_TR.i12 12
6 IM-5WMYJ-1113(0)DK SIESTA_TR.i12 12
1/13/14 5:23:16 PM
1/13/14 5:23:16 PM
