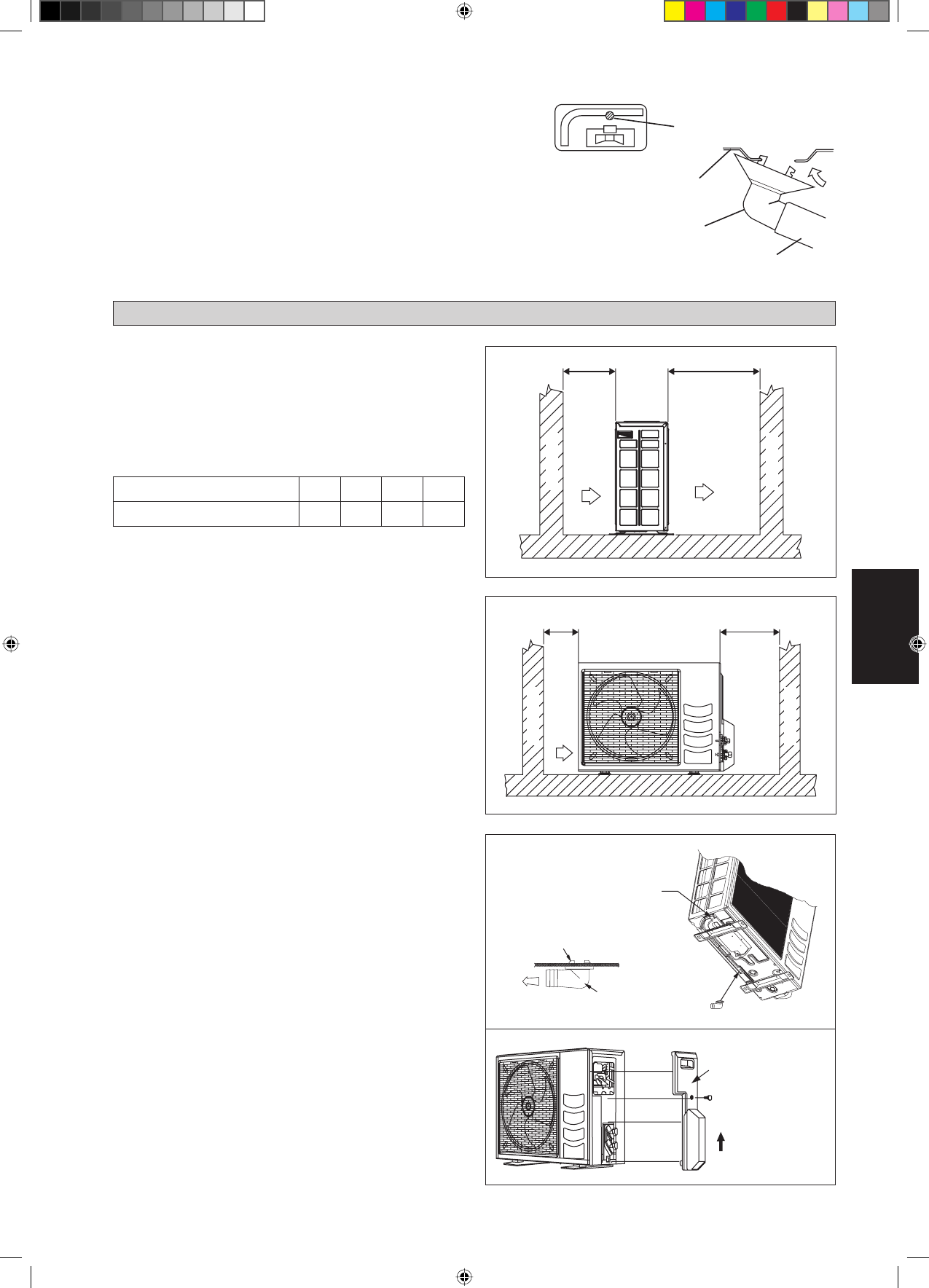

Travaux de vidange.

 (Unité De Pompe À Chaleur Seulement)

1)  Utiliser le bouchon de vidange pour la vidange.
2)   Si l’orifice de vidange est couvert par une base de montage ou une

surface au sol, placer des cales de pieds supplémentaires d’au moins
30mm de hauteur sous les pieds de l’unité extérieure.

3)   Dans les régions froides, n’utilisez pas de tuyau de vidange avec

l’unité extérieure. (Sinon, l’eau de vidange peut se figer, altérant les
performances du chauffage.)

Orifice d’eau de vidange

Châssis inférieur

Bouchon de vidange

Tuyau (disponible dans le commerce,
diamètre intérieur de 16mm)

INSTALLATION DE L’UNITÉ EXTÉRIEURE (ARXN50/60MV1B)

L’unité extérieure doit être installée de manière à ce qu’il n’y
ait pas de reprise d’air chaud ou d’obstruction au débit régulier
d’air. Veuillez respecter l’écartement d’installation illustré sur
le diagramme. Choisir l’emplacement le plus frais possible, où
l’admission d’air ne soit pas plus élevée que la température de
l’air extérieure (se reporter à la plage de fonctionnement).

Dégagements minimum

Remarque :

 En cas d’obstacles de part et d’autre de l’unité

d’une hauteur supérieure à 2 mètres ou toute obstruction
d’air sur le dessus de l’unité, augmenter sensiblement les
dégagements minimum prévus.

Dimension

A

B

C

D

Distance Minimume, mm

300

1000

300

500

Disposition Condensée De L’eau D’unité Extérieure
(Unité De Pompe À Chaleur Seulement)

Il y a 2 trous sur la base de l’unité extérieure pour que l’eau
condensée sorte. Insérez le coude de drain à un des trous.
Pour installer le coude de drain, première insertion une
partie du crochet sur la base (partie A), tirer alors le coude
de drain dans la direction montrée par la flèche tout en
insérant l’autre partie à la base. Après installation, contrôle
pour s’assurer que le coude de drain s’accrochent à la base
fermement.
Si l’unité est installée dans un neigeux et chily un secteur,
l’eau condensée peut geler dans la base. Dans un tel
cas, enlevez svp la prise au fond de l’unité pour lisser le
drainage.

•

•

•

Veuillez enlever le
plat latéral en reliant
lat uyauterie et en
reliant la corde

POUSSER ET TIRER VERS
LE HAUT

BASE

A

VIDANGEZ LE COUDE
VIDANGEZ LE COUDE

PRISE

5-7

Français

Reprise d’air

Refoulement d’air

A

B

Obstacle

Reprise d’air

Accès de service

C

D

Obstacle

Obstacle

Obstacle
