2-16

Asse di

rotazione

Parte rientrante

sull’unità principale

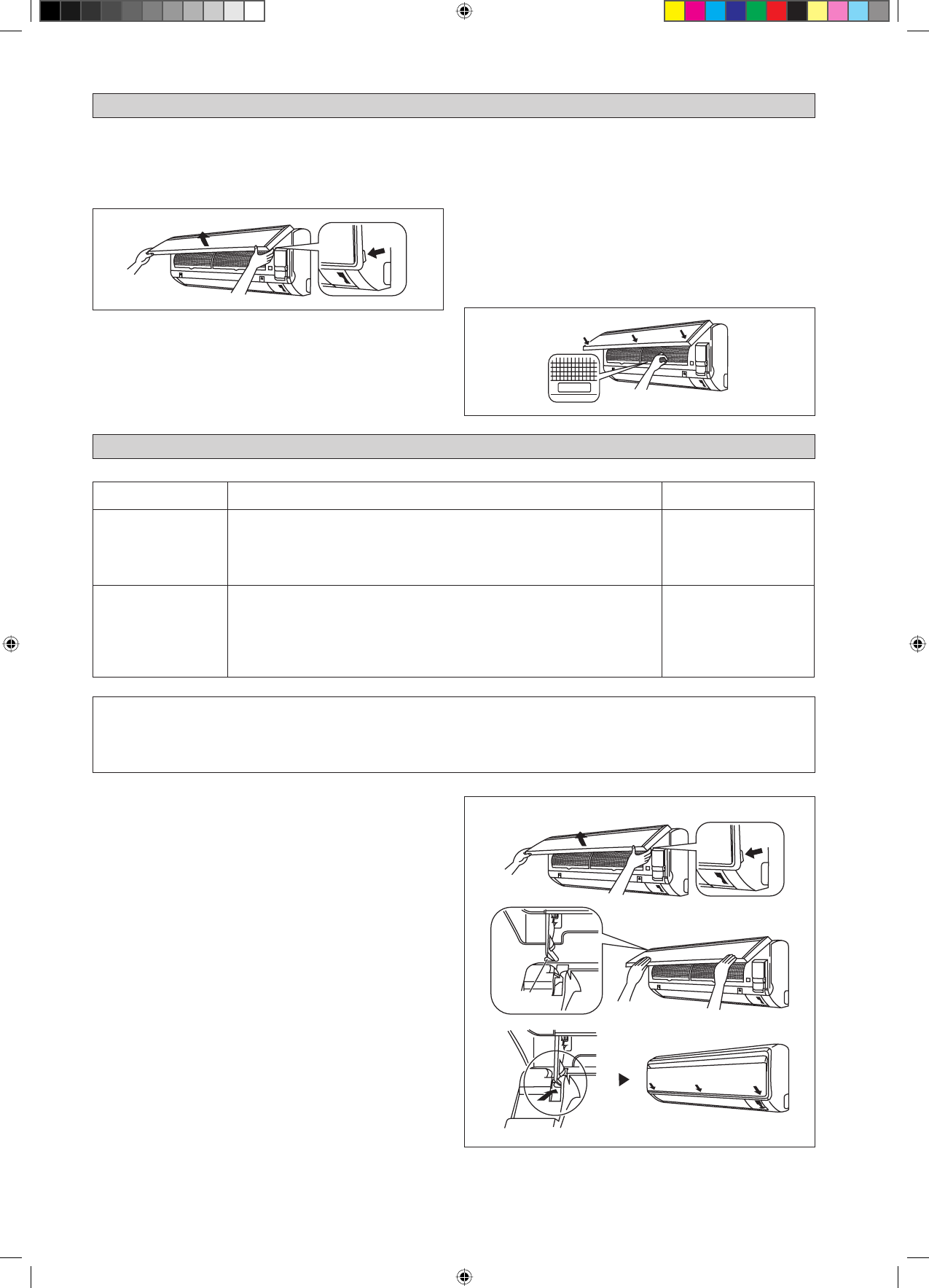

ASSISTENZA E MANUTENZIONE

Aprire il pannello anteriore.

 Tenere il pannello sulle parti rientranti dell’unità principale
(2 parti rientranti sui lati destro e sinistro) e sollevarlo

fi

 nché si blocca.

1.

•

Rimuovere il pannello anteriore.

 Sollevando ulteriormente il pannello anteriore, farlo
scorrere verso destra e tirarlo in avanti. L’asse di
rotazione sinistro viene staccato. Far scorrere l’asse
di rotazione destro verso sinistra e tirarlo in avanti per
rimuoverlo.

2.

•

Attaccare il pannello anteriore.

 Allineare gli assi di rotazione destro e sinistro del
pannello anteriore con le scanalature e spingerli

fi

 no

in fondo.
 C h i u d e r e   d e l i c a t a m e n t e   i l   p a n n e l l o   a n t e r i o r e .
(Spingere entrambe le estremità e il centro sul pannello
anteriore.)

3.

•

•

Componenti

Procedure Di Manutenzione

Periodo

Filtro dell’aria
interno

Togliere la polvere dal filtro usando un’aspirapolvere o lavarlo in
acqua tiepida (sotto ai 40°C/104°F) con detersivo neutro.
Sciacquare bene e asciugare il filtro prima di rimetterlo nell’unità.
Non usare mai benzina o prodotti chimici per pulire il filtro.

1.

2.
3.

Almeno una volta
ogni 2 settimane.
Più frequentemente,
se necessario.

Unità interna

Togliere la polvere e la sporcizia dalla griglia e dal pannello,
strofinando con un panno soffice imbevuto di acqua tiepida (sotto
ai 40°C/104°F) e detersivo neutro.
Non usare mai benzina o prodotti chimici per pulire l’unità
interna.

1.

2.

Almeno una volta
ogni 2 settimane.

Più frequentemente,
se necessario.

!

CAUTELA

 Evitare il contatto diretto di detergenti per il trattamento della bobina con parti in plastica. La parte in plastica
potrebbe deformarsi come conseguenza della reazione chimica.

•

FILTRI DELL’ARIA

FRONT

Parte rientrante
sull’unità principale

Aprire il pannello anteriore.

 Tenere il pannello sulle parti rientranti dell’unità
principale (2 parti rientranti sui lati destro e sinistro) e
sollevarlo finché si blocca.

1.

•

Estrarre i filtri dell’aria.

 Spingere leggermente le linguette al centro di ciascun
filtro dell’aria verso l’alto, quindi abbassarle.

2.

•

Pulire o sostituire ciascun filtro.

 Quando si rimuove l’acqua rimanente, non strizzare
il filtro.

3.

•

 Inserire il filtro dell’aria e chiudere il pannello
frontale.

 Inserire i ganci dei filtri nelle asole del pannello
anteriore. Chiudere il pannello anteriore lentamente e
spingerlo nei 3 punti. (1 su ciascun lato e 1 al centro.)
 Il filtro dell’aria ha una forma simmetrica in direzione
orizzontale.

4.

•

•
