3-12

Modell

ATXN25/35MV1B ATXN50/60MV1B

ARXN25/35MV1B ARXN50/60MV1B

Spannungsbereich**

220-240V/~/50Hz +

!

Stromversorgungskabel Größe* mm

2

Anzahl der Leiter

1,5

3

2,5

3

Interconnection Kabelgröße* mm

2

Anzahl der Leiter

1,5

4

2,5

4

Empfohlene Sicherung/Schutzschalter Bewertung

A

15

20

*  Wenn das Kabel länger als 2m ist, Kabel mit größerem Durchmesser

verwenden.

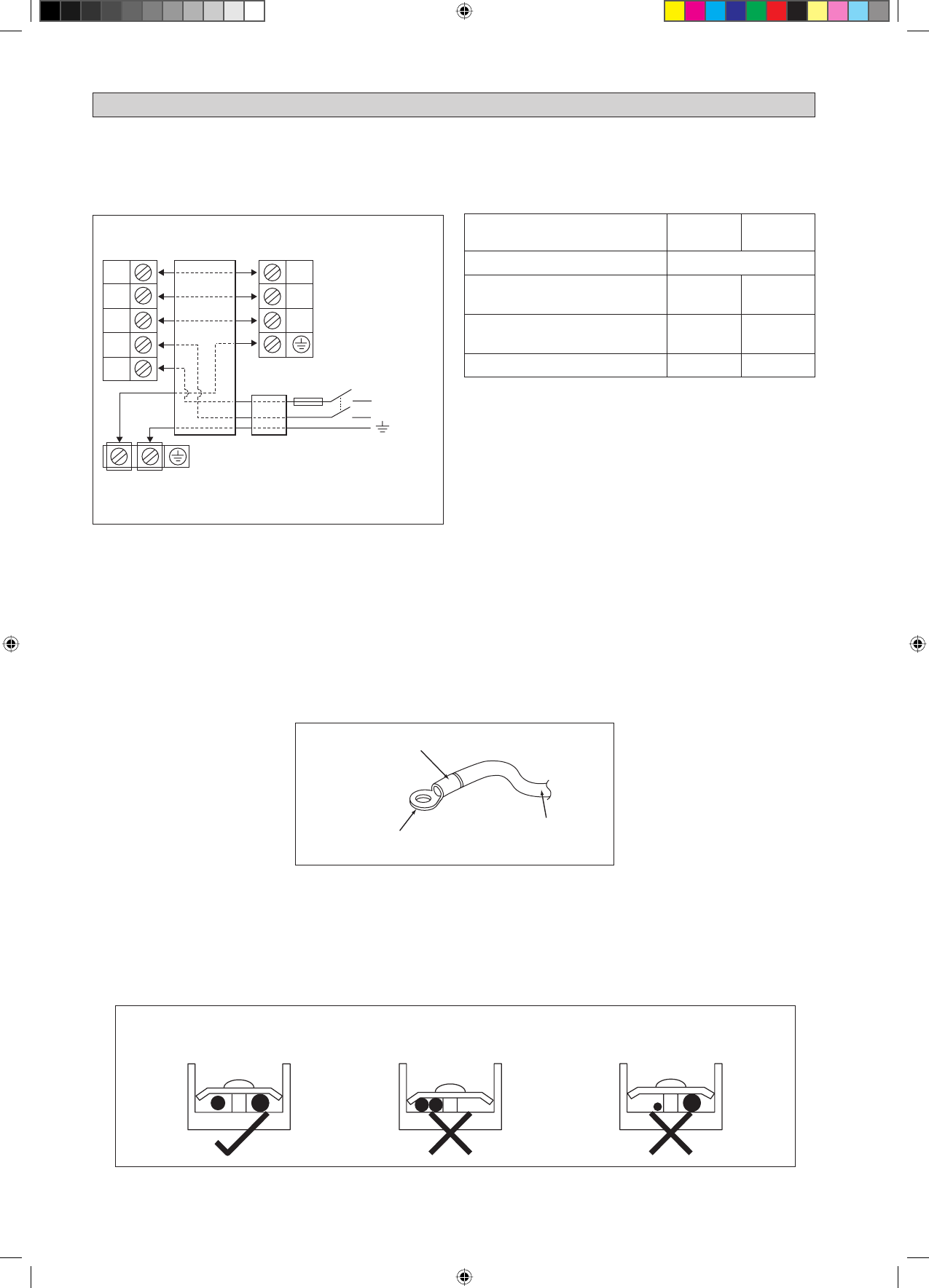

KABELANSCHLUß

WICHTIG :

*  Die angegeben Werte sind lediglich Richtwerte. Sie sind zu überprüfen und ggf. den örtlichen und/oder

landesspezifischen Vorschriften und Bestimmungen anzugleichen. Im weiteren sind diese abhängig von der
Installationsart und dem Leitungsquerschnitt.

**  Der geeignete Spannungsbereich sollte den Etikettdaten auf der Einheit entnommen werden.

Dämm-Manschette befestigen

Runder Crimp-Anschluss

Elektrokabel

Alle Adern sind fest zu verdrahten.
Stellen Sie sicher, dass alle Kabel die Kältemittelleitungen, den Kompressor oder andere bewegliche Teile nicht
berühren.
Der Verbindungsdraht zwischen dem Innen- und Außengerät muss durch die mitgelieferte Kabelbefestigung eingeklemmt
werden.
Das Anschlusskabel muss zumindest dem H07RN-F entsprechen.
Stellen Sie sicher, dass kein externer Druck auf die Anschlussklemmen und Drähte ausgeübt wird.
Stellen Sie sicher, dass alle Abdeckungen ordnungsgemäß befestigt sind jede Lücke zu vermeiden.
Verwenden Sie runde Crimpanschlüsse, um Kabel an den Anschlussblock anzuschließen. Schließen Sie die Kabel an die
entsprechenden Markierungen des Anschlussblocks an. (Siehe Schaltbild, angeheftet am Gerät).

•
•

•

•
•
•
•

Schließen Sie die Kabel von gleichen
Messteilen an beide Seiten an.

Schließen Sie die Kabel von gleichen
Messteilen nicht an einer Stelle an.

Schließen Sie keine Kabel
unterschiedlicher Messteile an.

Verwenden Sie den korrekten Schraubendreher, um die Blockschrauben festzudrehen. Ungeeignete Schraubendreher können
den Schraubenkopf beschädigen.
Überdrehen kann die Klemmschrauben beschädigen.
Schließen Sie nicht Drähte von unterschiedlichen Instrumenten an den gleichen Anschluss an.
Verkabelung in geregelter Anordnung halten. Die Verkabelung sollte keine anderen Teile und nicht die Abdeckung des
Anschlusskastens blockieren.

•

•
•
•

Außen-Gerät

Klemmenblock

Innen-Gerät

Klemmenblock

In dem Hauptversorgungsnetz muss eine
U n t e r b r e c h u n g   a l l e r   P o l e   v o r h a n d e n
sein, mit einem Kontaktunterbrecher von
mindestens 3mm.

!

Verbindungskabel

2

SIG

1

N

L

N / L2

L / L1 Stromver-

sorgung

Hauptschalter

Sicherung /

Schutzschalter

Stromversor-
gungskabel

2

SIG

1
