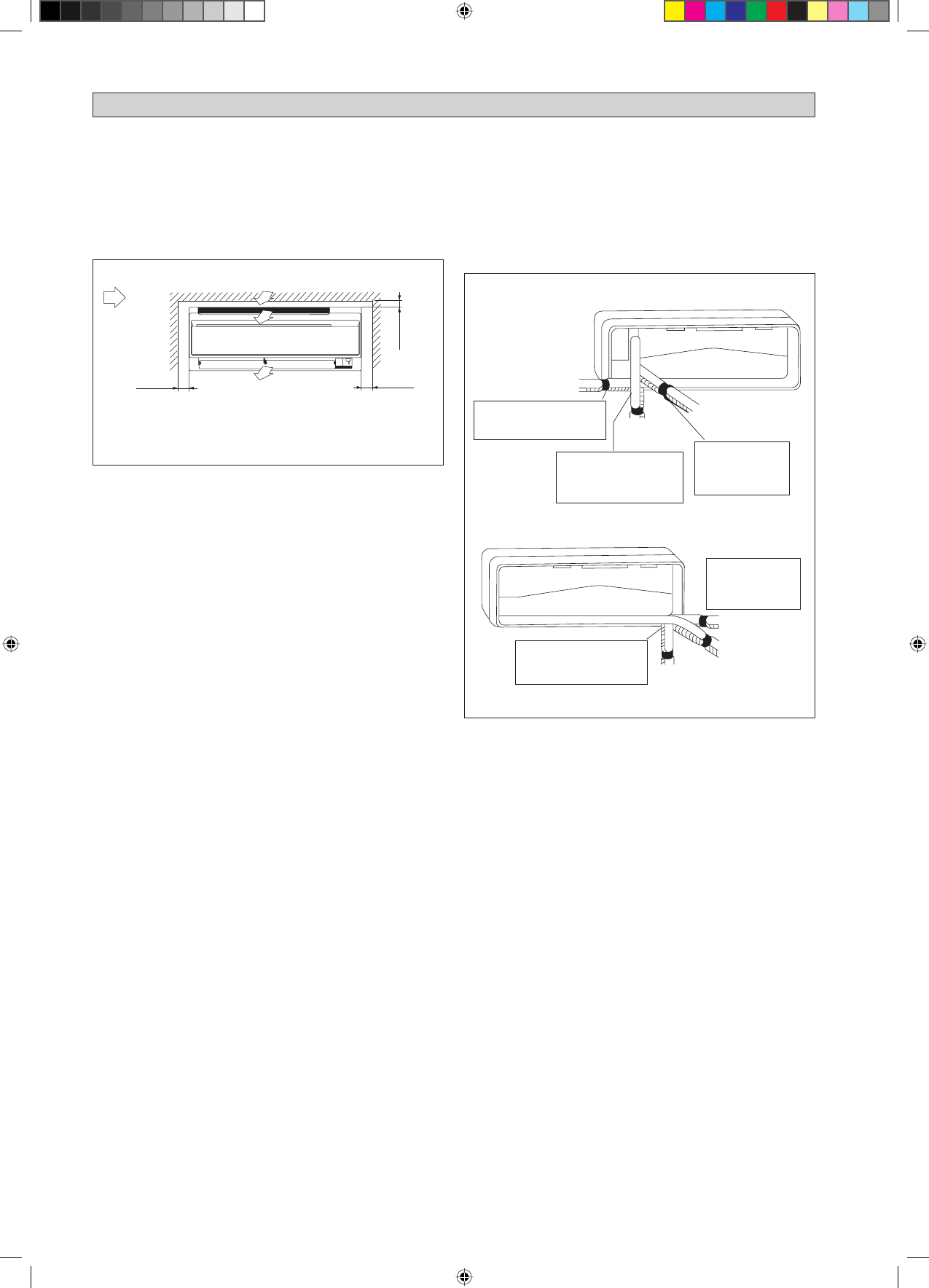

L’unità interna deve essere installata in modo tale da evitare
corto circuito l’aria fredda scaricata con l’aria calda di ritorno.
Si prega di seguire il gioco installazione mostrata in figura.
Installare l’unità interna in modo che non si trovi ad ess ere
direttamente esposta ai raggi del sole o in prossimità di porte
e finestre. Questa disposizione è la migliore anche per le
tubazioni e il sistema di drenaggio.

min. 50
(Spazio per la
manutenzione)

Flusso d’aria
(All’interno)

Le tubazioni del refrigerante possono essere collegate
i n   d i ff e r e n t i   m o d i   ( l a t o   p o s t e r i o r e   d e s t r o   o   s i n i s t r o )
utilizzando i fori predisposti sul rivestimento esterno.
 Piegare accuratamente i tubi nel verso richiesto per condurli al
foro appropriato. Per far fuoriuscire il lato e la parte posteriore,
tenere il fondo del tubo e posizionarlo nella direzione richiesta.
Utilizzado del nastro adesivo, fissarve quindi insieme il tubo
di drenaggio.

Tubo laterale destro, posteriore destro o in basso a destra

min. 50
(Spazio per la
manutenzione)

min. 30

(Spazio per le

prestazioni)

Spazio necessario

Tubazione sul lato destro
posteriore

Tutte le dimensioni sono in mm

Tubazione sul
latodestro inferiore

Tubazione sul lato destro

Tubazione sul lato
sinistro posteriore

Tubazione sul lato
sinistro

Tubazione sul lato sinistro inferiore

Tubo laterale sinistro, posteriore sinistro o in basso a
sinistra

INSTALLAZIONE DELL’UNITÀ INTERNA

Rimuovere il coperchio
dell’attacco del tubo in questo
punto, in caso di tubazione sul lato
destro inferiore

Legare insieme il tubo di
raffreddamento e il tubo
flessibile di scarico con
nastro isolante.

Rimuovere il coperchio
dell’attacco del tubo in
questo punto, in caso di
tubazione sul lato sinistro

Rimuovere il coperchio dell’attacco
del tubo in questo punto, in caso di
tubazione sul lato sinistro inferiore

Rimuovere il coperchio dell’attacco
del tubo in questo punto, in caso di
tubazione sul lato destro

2-8
