background image

6-6

Duvarlardan 50mm veya daha fazla

(her iki tarafta)

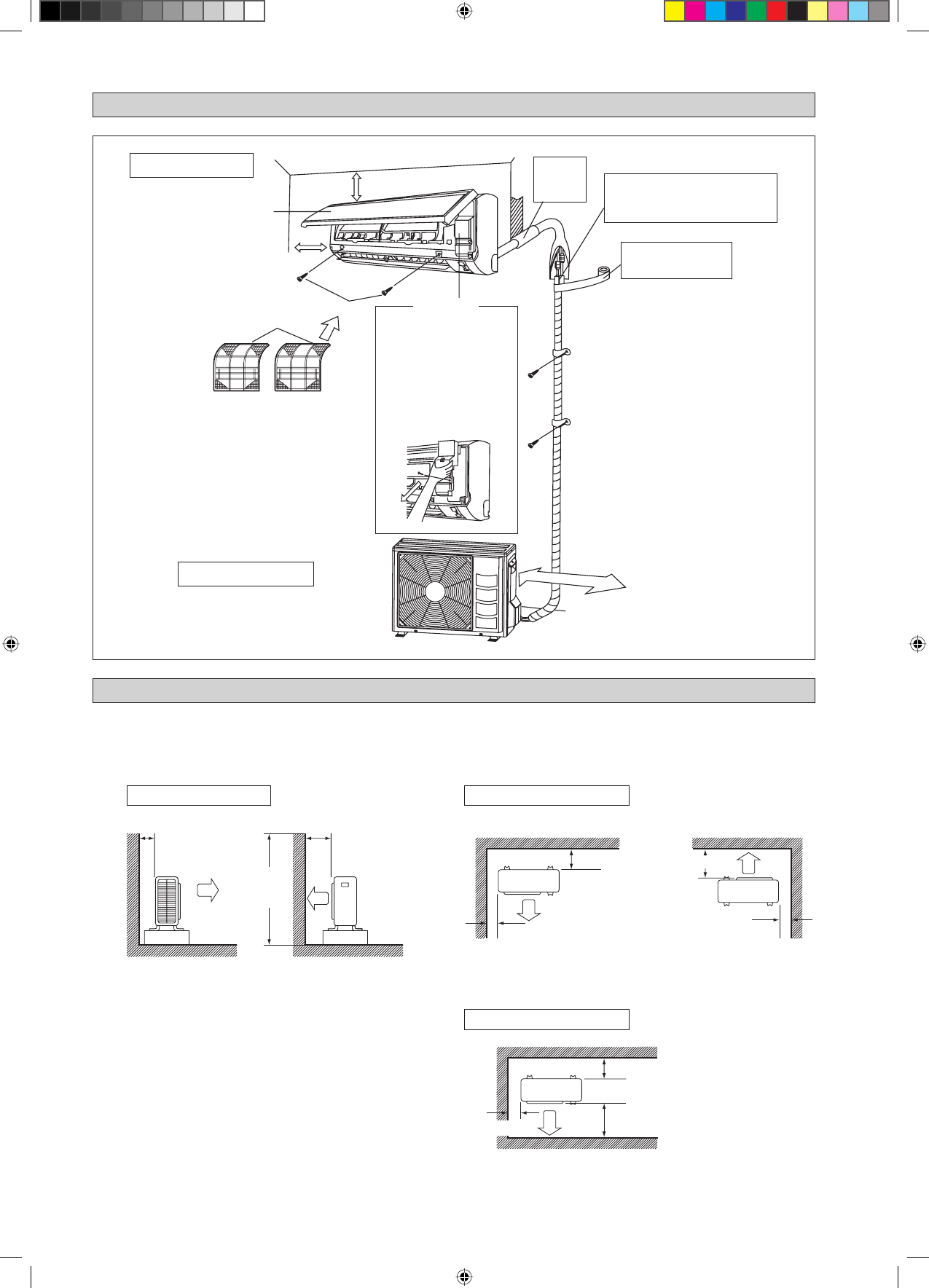

KURULUM ŞEMASI

DIŞ ÜNİTENİN KURULUMU (ARXN25/35MV1B)

İç Mekan Ünitesi

Hava filtresi

M4 x 12L

Ön panel

Tavandan 30mm veya daha fazla

Dış Mekan Ünitesi

Boru deliği
genişliğini
macunla
kaplayın.

Termal yalıtım borusunu uygun bir
uzunluğa kadar kesin ve bantla sarın,
yalıtım borusunun kesim hattında
hiçbir boşluk kalmadığından emin olun.

Yalıtım borusunu bitirme
bandıyla aşağıdan yukarı
sarın.

Servis kapağı

Duvardan 500mm

 Dış ünitenin hava aldığı veya verdiği yolun üzerinde bir duvar ya da başka bir engel olması durumunda, aşağıdaki
kurulum talimatlarını izleyin.
Aşağıdaki kurulum işlemleri için çıkış tarafındaki duvar yüksekliği 1200mm ya da daha az olmalıdır.

•

•

İki tarafa bakan duvar

50'den fazla

Bir tarafa bakan duvar

100'den fazla

50'den fazla

50'den fazla

Yukarıdan Görünüm

Yandan Görünüm

100'den
fazla

150'den fazla

150'den fazla

300'den fazla

50'den fazla

Ünite: mm

1200 veya

daha az

Üç tarafa bakan duvar

Yukarıdan Görünüm

Servis Kapağını Açma



Servis kapağı açılır/
kapanır tip.

Açma yöntemi

1) Servis kapağı vidalarını

çıkar.

2) Servis kapağını

okun doğrultusunda
çaprazlama şekilde
aşağı çekin.

3) Aşağı çekin.

•

•

6 IM-5WMYJ-1113(0)DK SIESTA_TR.i6   6

6 IM-5WMYJ-1113(0)DK SIESTA_TR.i6   6

1/13/14   5:23:14 PM

1/13/14   5:23:14 PM
