Прокладка дренажной системы.

(Только блоки с тепловым насосом)

1)  Используйте для дренажа дренажную пробку.
2)

Если дренажное отверстие закрыто монтажным основанием
или поверхностью пола, разместите под опорами наружного
блока дополнительные подставки для основания на высоте
не менее 30мм.

3)

В холодной местности не используйте с наружным блоком
дренажный шланг. (Дренажная вода может замерзнуть, что
снизит теплопроизводительность.)

Отверстие для
дренажной воды

Днищевый шпангоут

Дренажная пробка

Шланг (приобретается отдельно,
внутр. диам. 16 мм)

УСТАНОВКА НАРУЖНОГО БЛОКА (ARXN50/60MV1B)

Наружный блок должен быть установлен таким образом,
чтобы предотвратить замыкание горячего выпускаемого
воздуха или образование препятствия для воздушного
потока. Пожалуйста, соблюдайте установочные габариты,
показанные на рисунке. Выберите самое прохладное
место, где температура воздуха на впуске не превышает
наружную температуру воздуха (см. рабочий диапазон).

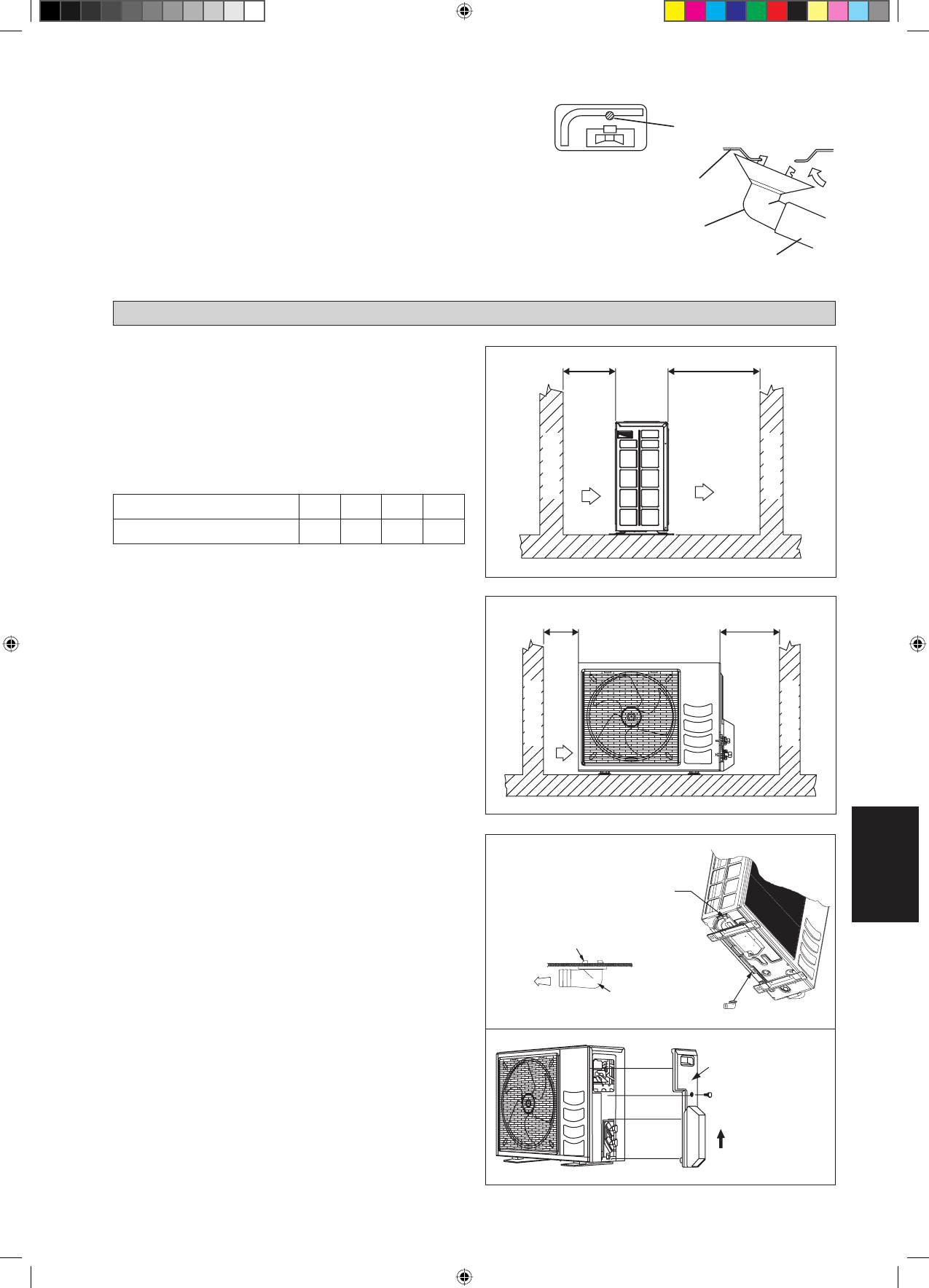

Установочные габариты

П р и м е ч а н и е :

П р и   н а л и ч и и   л ю б о г о   п р е п я т с т в и я

высотой, превышающей 2м или любого препятствия,
расположенного в верхней части блока, следует оставить
больше пространства, чем указано в таблице выше.

Размер

A

B

C

D

Мин. Рaccтoяниe (мм)

300 1000 300

500

Удаление конденсированной воды из наружного
блока
(Только блоки с тепловым насосом)

В   о с н о в а н и и   н а р у ж н о г о   б л о к а   д л я   уд а л е н и я
ко н д е н с и р о в а н н о й   в од ы   и м е ю т с я   2   о т в е р с т и я .
Вставьте сливное колено в одно из отверстий.
Для установки сливного колена вставьте сначала одну
часть крюка в основание (часть A), затем во время
установки другой части в основание расположите
сливное колено в соответствии с направлением,
указанным стрелкой. После установки убедитесь, что
сливное колено плотно прилегает к основанию.
Если блок устанавливается в снежной и холодной
местности, конденсированная вода может замерзнуть
в   о с н о в а н и и .   В   э т о м   с л у ч а е   с н и м и т е   п р о б к у,
расположенную на днище блока, чтобы обеспечить
беспрепятственный сток.

•

•

•

При подсоединении
трубопровода и
соединительного шнура
следует снять боковую
пластину

НАДАВИТЬ И ПОТЯНУТЬ

ОСНОВАНИЕ

A

СЛИВНОЕ КОЛЕНО

СЛИВНОЕ КОЛЕНО

ПРОБКА

7-7

Ру

сс

кий

Возвр

атный воздух

Выпу

ск воздух

а

A

B

Пpeпятcтвие

Возвр

атный воздух

Простр

анство для обслуживания

C

D

Пpeпятcтвие

Пpeпятcтвие

Пpeпятcтвие
