Wasser-Leck

Wasserrückhaltung

In Wasser
Eintau-Chendes
Rohrende

Ableitung

Korrekt

Falsch

Wasser-Leck

Wasser-Leck

Falsch

Falsch

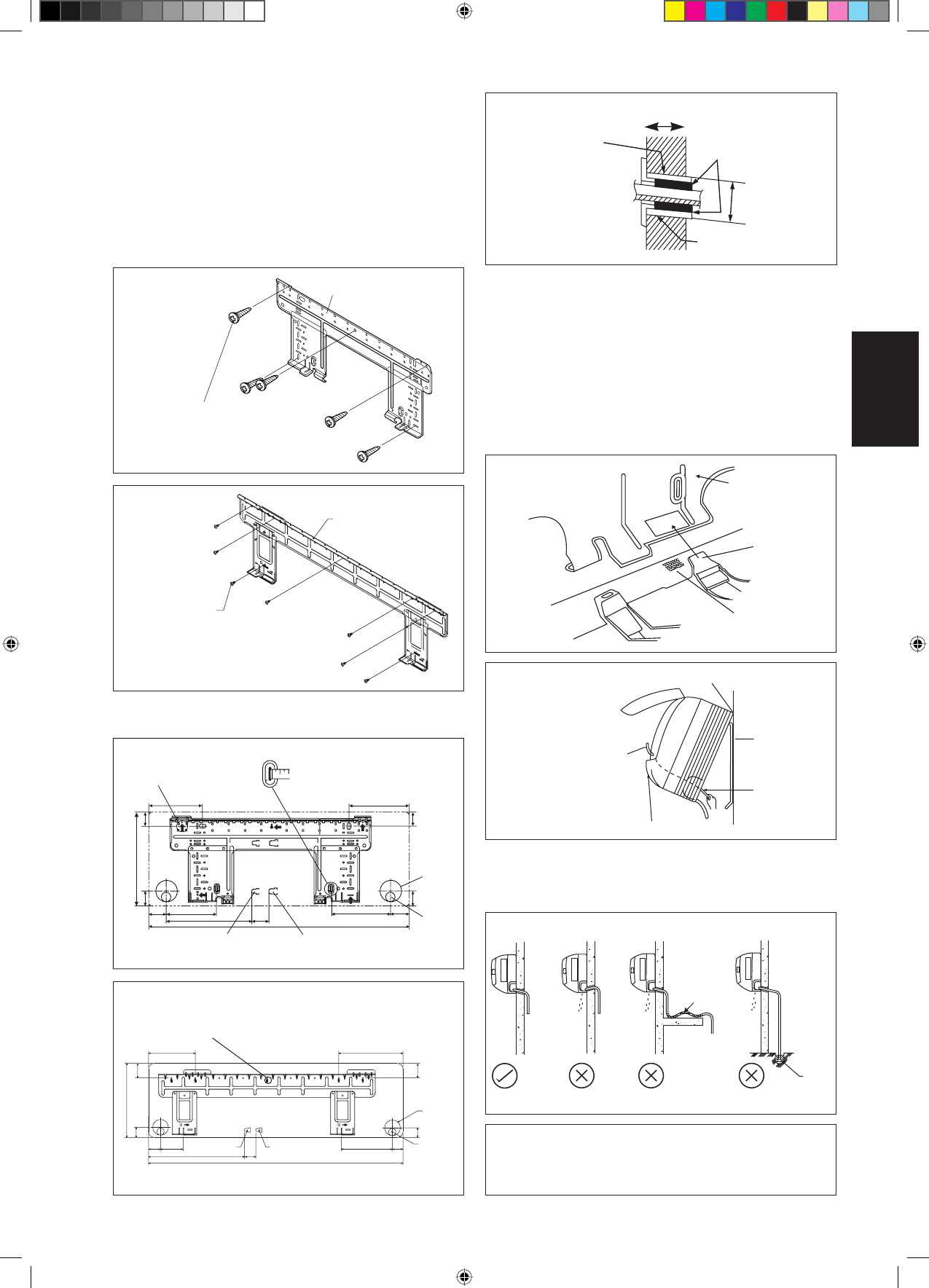

Montage der Installations-halterungsplatte

Sicherstellen, daß die Trägerwand ausreichend fest ist, um das
Gewicht aufnehmen zu können. Falls nicht, müssen geeignete
Vertärkungsplatten, Träger oder Stützen verwendet werden.
Verwenden Sie eine Wasserwaage für eine waagerechte Halterung und
befestigen Sie es mit 5 geeigneten Schrauben für ATXN25/35MV1B
und mit 7 geeigneten Schrauben für ATXN50/60MV1B.
Bei Rohrleitungs-herausführung auf der Rückseite: Eine Bohrung
65mm mit einem Konusbohrer setzen. Hierbei die Bohrung auf der
wandungsaußenseite etwas tiefer positionieren (Siehe Abbildung).

Wasser-Entleerungsleitung

Zur problemlosen Kondensatabführung muß die innenliegende
Wasserentleerungsleitung Gefälle aufweisen. Vermeiden Sie
Umstände, die zum Austreten von Wasser führen können.

Wasserablauf

Anbringen des Innenaggregats

Haken Sie die Klemmen des Bodenrahmens auf der montageplatte ein.

Entfernen des Innenaggregats

Drücken Sie den markierten Bereich (am unteren Teil des Frontgrills)
nach oben, um die Klemmen zu lösen.

Gerätemontage Auf Der Installationsplatte

Innenmontage-Gerät in den oberen Bereich der Installationsplatte
einhängen (Die beiden hinteren oberen Laschen der Innenmontage-
Einheit in die obere Kante der Installationsplatte einhängen). Bewegen
Sie die Montageplatte leicht nach links und rechts, um zu prüfen, ob
die Haken ordnungsgemäß eingegriffen haben.

Empfohlene Montageplatte, Halterungsstellen und
Abmessungen

Befestigungsblech

Befestigungsschraube
Montageplatte

ATXN50/60MV1B

Befestigungsblech

Befestigungsschraube
Montageplatte

ATXN25/35MV1B

Wandöffnung
Ø 65mm

61

61

Position des
Ablaufschlauchs

Ende der gasseitigen Rohrleitung

Ende der flüssigkeitsseitigen Rohrleitung

48

45

580

1065

219

40

40

91

45

Wandöffnung
Ø 65mm

Position des
Ablaufschlauchs

Verwenden Sie ein Bandmaß und positionieren Sie das
Ende des Bandmaßes wie dargestellt an Punkt

Ñ

Ende der gasseitigen Rohrleitung

Ende der flüssigkeitsseitigen Rohrleitung

166

184

181,7

55,5

54,5

153,8

263

51,9

800

45,9

42,2

288

42,2

45,9

Alle Dimensionen sind in mm

ATXN50/60MV1B

ATXN25/35MV1B

Bohrung Durch Konusbohrer

Innen

Ø 65

Wanddurchbruchrohr
(Versorgung)

Wandblende
(Versorgung)

Wanddurchbruchrohr
(Versorgung)

Wenn die Enden der
Verbindungsdrähte im
voraus abisoliert werden, so
binden Sie die Drahtenden
mit Isolierband zusammen.

Die Inneneinheit hier einhaken.

Befestigungsblech

Verbindungsdrähte

Drahtführung

!

 VORSICHT

•   Innen- und Außengerät nicht in Höhen über 2000m

installieren.

Alle Dimensionen sind in mm

Außen

Abdichtung

«

Empfohlene Haltepunkte der Montageplatte
(insgesamt 7 Punkte)

«

Empfohlene Haltepunkte der Montageplatte
(insgesamt 5 Punkte)

173

190

310

3-9

Deutsch

Befestigungsblech

Clip

Unterer Rahmen

Markierung
(Rückseite)

Vorderes Gitter
