830
Руководство пользователя
82

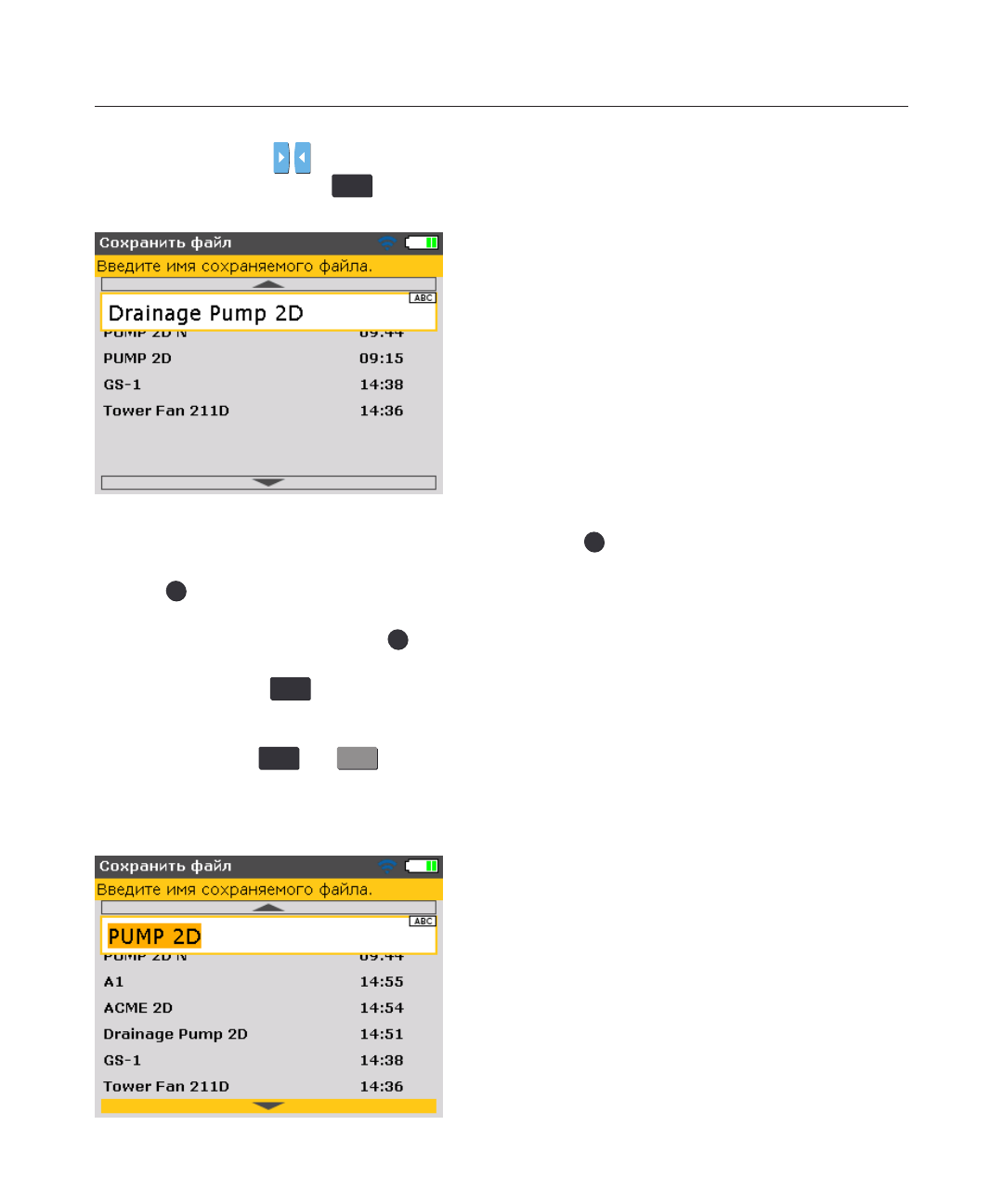

Пользуясь клавишами / , выделить значок "Сохранить файл”, затем
подтвердить выбор нажатием
ENTER
. Внутри экрана "Сохранить файл"
откроется окно редактирования.
При вводе имен файлов, которые содержат символы как в верхнем,
так и в нижнем регистре, а также цифры, пользуясь клавишей
/. *
следует
переходить поочередно между тремя опциями. Нажать и удерживать
клавишу
/. *
, следя при этом за индикатором состояния в правом верхнем
углу окна редактирования. В нем отображается тип знака, который нужно
ввести. Пробелы вводятся клавишей
0
.
Пользуясь клавишами ввода данных, ввести имя файла, затем нажать для
подтверждения ввода
ENTER
.
Файлы измерений можно также сохранить с экрана “Диагностика” после
того, как будет выполнено измерение. Когда на экране будут параметры
диагностики, нажать
ENTER
или
MENU
. Из открывшегося экрана “Главное
меню” следует произвести сохранение файла измерений, как описано выше.
Однако, если файл ранее уже сохранялся, окно редактирования появится
уже с именем файла, выделенным в окне.
