Региональные настройки
Этой опцией можно пользоваться для задания единиц измерения,
предпочтительного языка страны, текущей даты и времени.
Примечание
Язык страны определяет формат, в котором будет отображаться дата.

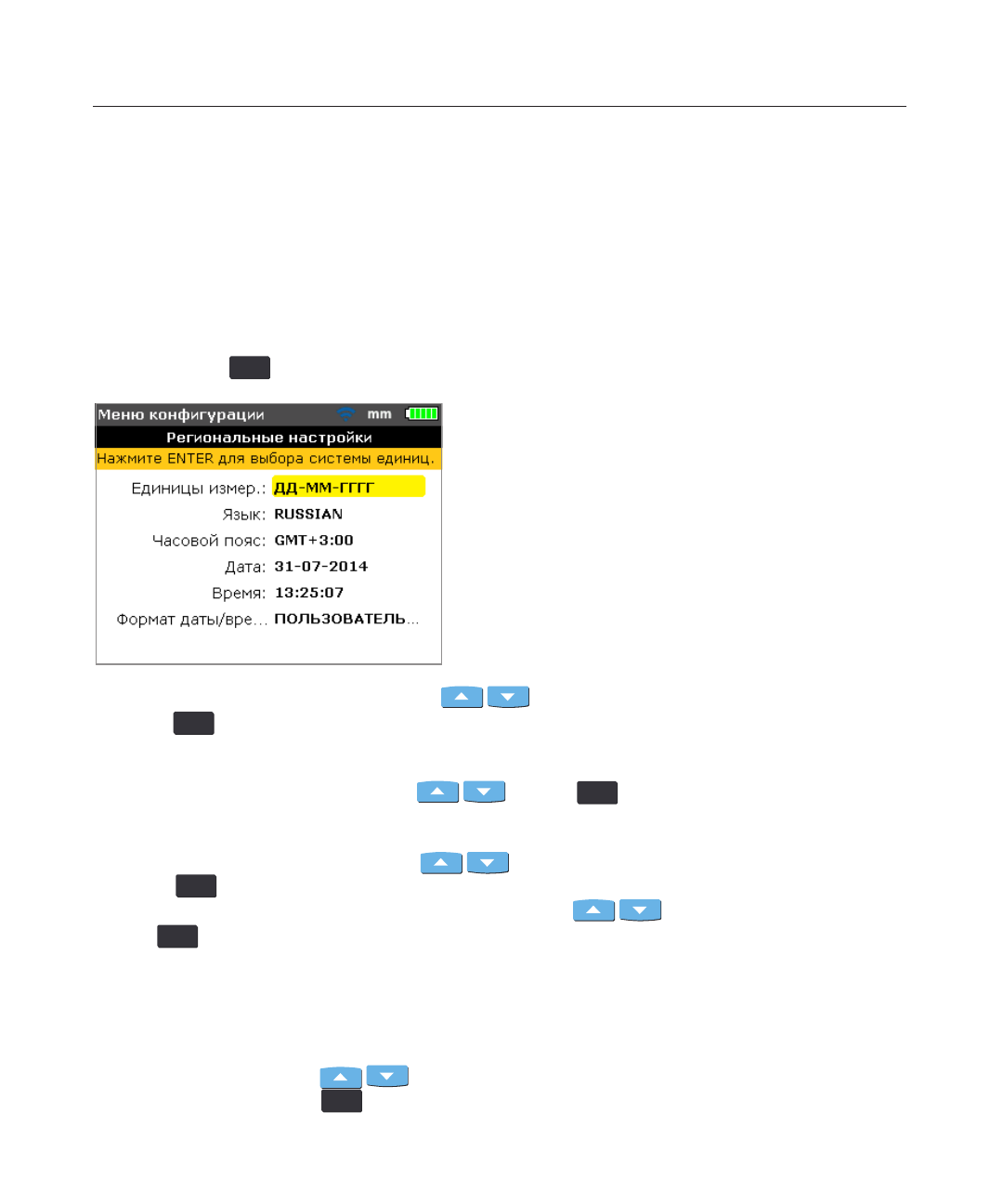

Экран открывается из меню конфигурации. С помощью клавиш управления
курсором выделить значок “Региональные настройки”, затем подтвердить
выбор нажатием
ENTER
.
Выделив пункт ‘Единицы’ с помощью клавиш
/
и подтвердив ввод
нажатием
ENTER
, можно увидеть доступные единицы измерения. Это единицы
измерения традиционной американской системы единиц (дюйм/мил),
британские имперские единицы (дюйм/тау) и единицы системы SI (мм).
Выбрать требуемую систему клавишами
/
. Нажать
ENTER
для
подтверждения выбора.
Выделив пункт ‘Язык’ с помощью клавиш
/
и подтвердив ввод
нажатием
ENTER
, можно увидеть доступные языки конкретных стран.
Выбрать предпочтительный язык страны с помощью клавиш
/
.
Нажать
ENTER
для подтверждения выбора.
Примечание
Прежде чем будет задан язык страны, появится подсказка о том,
следует ли изменить также единицы измерения, формат даты
и времени, чтобы они подходили под параметры стандартного
языка. С помощью клавиш
/
выбрать требуемое действие
и подтвердить нажатием
ENTER
.
Конфигурация и управление данными
Региональные настройки
