17
Монтаж/демонтаж универсального адаптера / штекера
зарядного устройства
Универсальный адаптер / зарядное устройство выпускается со штекерами
трех различных региональных типов. Имеются штекеры для стран еврозоны,
для США и для Великобритании. Подключая и отключая штекер, необходимо
следить за тем, чтобы направление стрелки на штекере прямо над штырями
совпадало с направлением стрелки на фитинге с защелкой на самом зарядном
устройстве.
Чтобы вынуть штекер, следует нажать на фитинг с защелкой в направлении
вперед [
1
], как показано стрелкой на нем, и удерживать фитинг нажатым,
затем нажать на штекер вправо [
2
], как показывает стрелка на штекер.

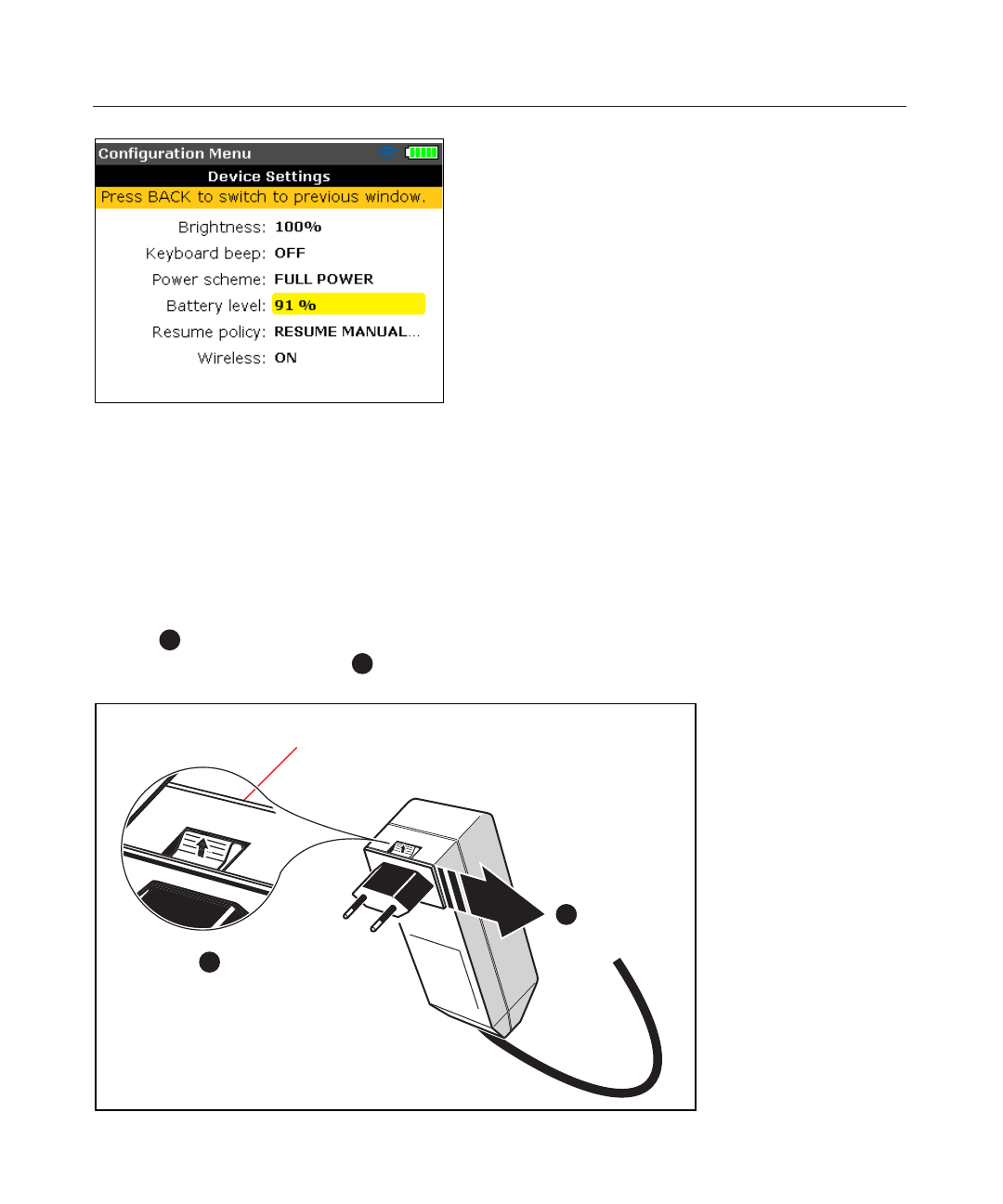

Рис. 4-3. Демонтаж штекера зарядного устройства
Стрелка направления на
штекера сопровождается
надписью сверху ‘OPEN’
(ОТКР.).
1
2
Фитинг с защелкой
