Неплотное прилегание опор
Неплотное прилегание опор – это состояние деформации рамы машины.
Независимо от причины, любое искажение формы рамы машины, когда
машина крепится анкерными болтами к фундаменту, является неплотным
прилеганием опор. Некоторые из основных причин:
●
Монтажные поверхности машины расположены не в одной плоскости
●
Деформация рамы или опор машины
●
Воздействие внешних сил, например, на соединительный трубопровод
или скобы
●
Ненадлежащая укладка прокладок или загрязнения опор машины
●
Слишком много регулировочных шайб под одной из опор машины
(не превышать максимальное число 5 прокладок)
Последствия приложения чрезмерных усилий при затяжке опор книзу
происходит деформация рамы машины, гнутся валы и искажается
геометрия подшипников. Это влечет за собой повышенную вибрацию
и преждевременный выход машины из строя.
Неплотное прилегание опор следует проверить, прежде чем приступать
к выверке соосности валов. Это можно сделать быстро и удобно с помощью
функции коррекции неплотного прилегания валов, которая имеется в приборе.
Если датчик и призма смонтированы на валу обычным способом, система
сможет зафиксировать любое движение машины, если ослаблены отдельные
болты машины. При вводе размеров машин прибор может исходя из движения
вала рассчитать, насколько смещается каждая из опор по мере ослабления
крепления.
Как только будет обнаружено смещение опоры, результаты интерпретируются
и переводятся в толщину подкладок, которые нужно подложить под опоры.
Насколько однозначной будет такая оценка, зависит от типа имеющего место
неплотного прилегания опор.

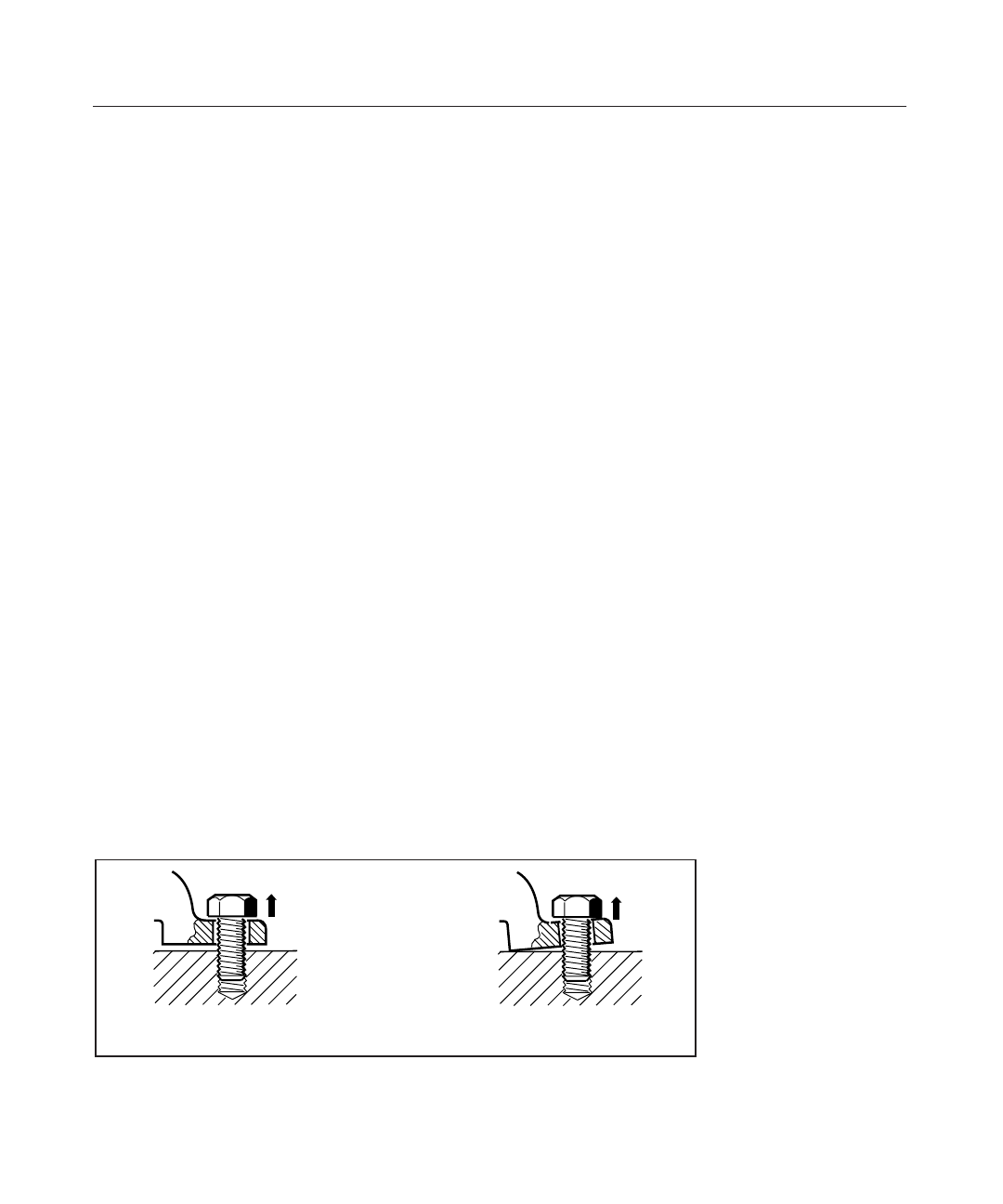

Рис. 7-13. Неплотное прилегание опор в параллельном и угловом
направлении
Неплотное прилегание опор
в параллельном направлении
Неплотное прилегание опор
в угловом направлении
