Процедура монтажа скоб

Для монтажа цепей на компактных скобах см. графики на следующей
странице и строго соблюдайте инструкции.

1.  Выбрать самые короткие опорные стержни, которые все же позволят

пропускать лазерный луч над фланцем муфты. Вставить в скобу опорные
стержни.

Примечание

В ряде случаев, если муфта достаточно большая, соединительный
болт можно удалить, а лазерный луч будет проходить через
отверстие от болта, во избежание выступания в радиальном
направлении за пределы внешнего диаметра муфты (OD).

2.  Закрепить опорные стержни по месту, затянув винты с шестигранными

головками с боков рамы скобы.

3.  Разместить скобу на валу или муфте. Обмотать цепь вокруг вала

и провести ее на другую сторону скобы: Если вал меньше, чем ширина
рамы скобы, вставить цепь изнутри скобы, как показано на рис. 7-1;
если вал больше, чем ширина скобы, вставить цепь в раму снаружи.

4.  Свободно набросить цепь на анкерный штырь.
5.  Вращать регулировочную гайку скобы для затяжки всего узла на валу.
6.  Прижать свободный конец цепи зажимом к самой цепи.

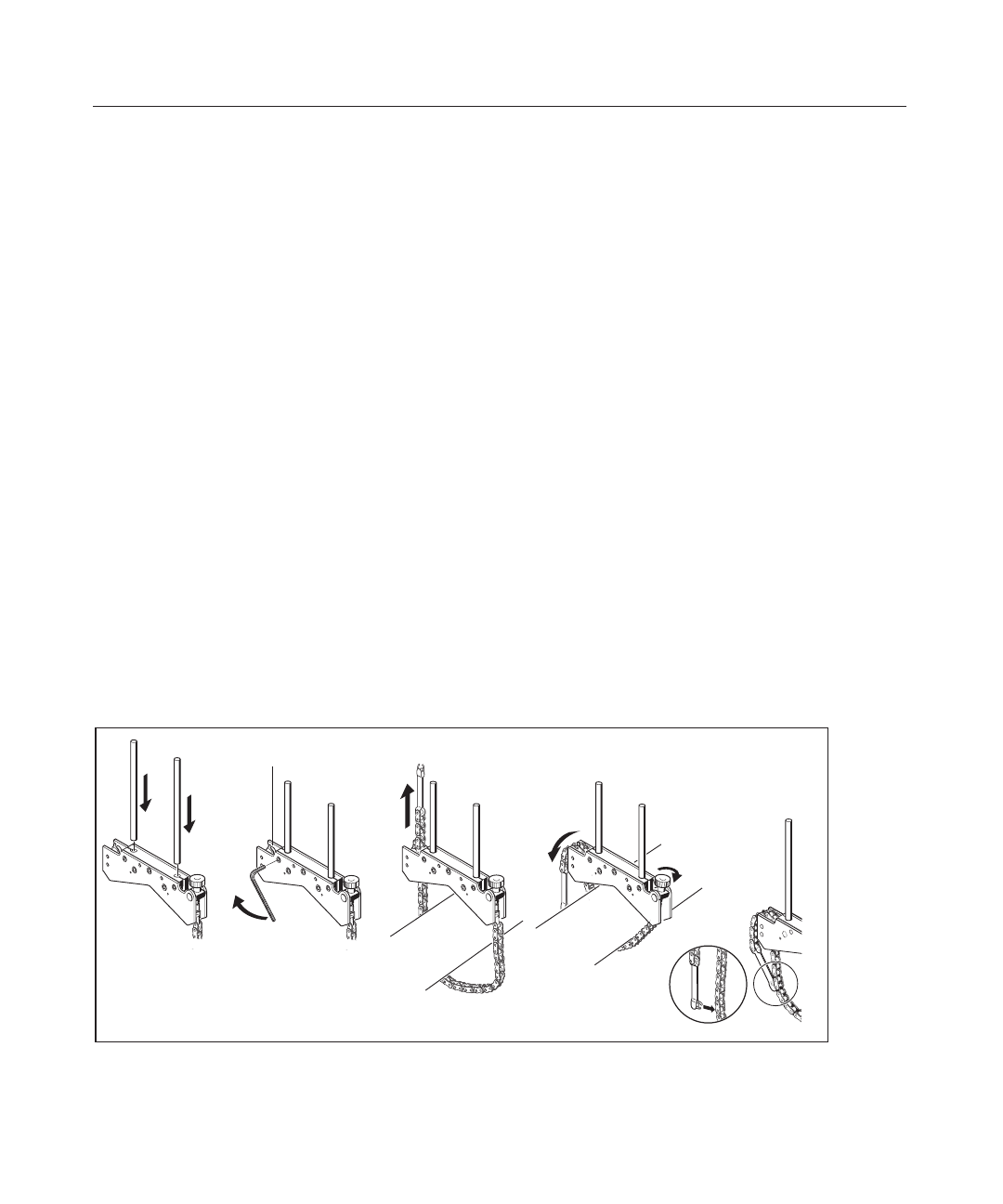

Рис. 7-1. Пошаговое описание монтажа скобы

Анкерный штырь

1

2

3

4

5

6
