830
Руководство пользователя
122

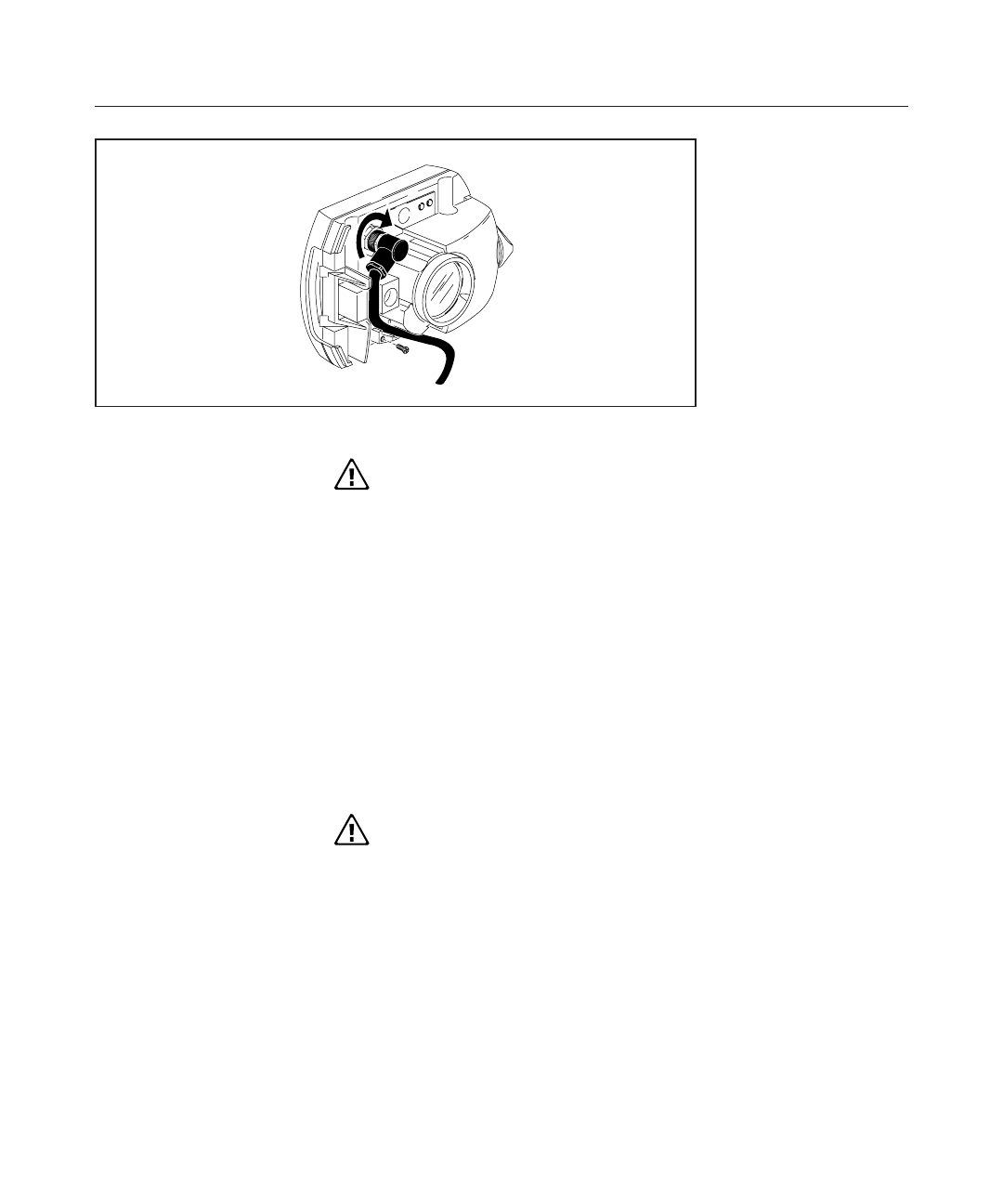

Рис. 10-2. Крепление провода датчика
Внимание
Ни в коем случае не поворачивать сам штекер, это может повредить
штыри провода.
Тщательно проложить провод в направляющие пазы, как показано на
рис.10-2. Убедиться в том, что провод остается на месте.
Закрытие корпуса датчика
Поставить переднюю часть корпуса датчика на места, затем затянуть
желтую кнопку с фиксатором по месту.
Тестирование проводного соединения
Вставить прямой штекер сенсора датчика в синий порт для датчика на
приборе (см. рис. 7-5).
Внимание
Совместить стрелки направления на штекере с белой стрелкой на
синем гнезде, чтобы обеспечить правильную ориентацию штекера;
в противном случае могут быть повреждены штыри в штекере.
Включить прибор, затем на экране “Опции измерений” задать требуемый
порт связи.
