830
Руководство пользователя
70
Примечание
Не прикасаться к смонтированным компонентам! Этот запрет
включает скобы и опорные стержни, которые НЕ используются для
вращения валов.
Рекомендуется вращать валы в том же направлении, в котором
обычно вращается машина, в случае, если валы сместились из своего
нормального положения в подшипниковых опорах.

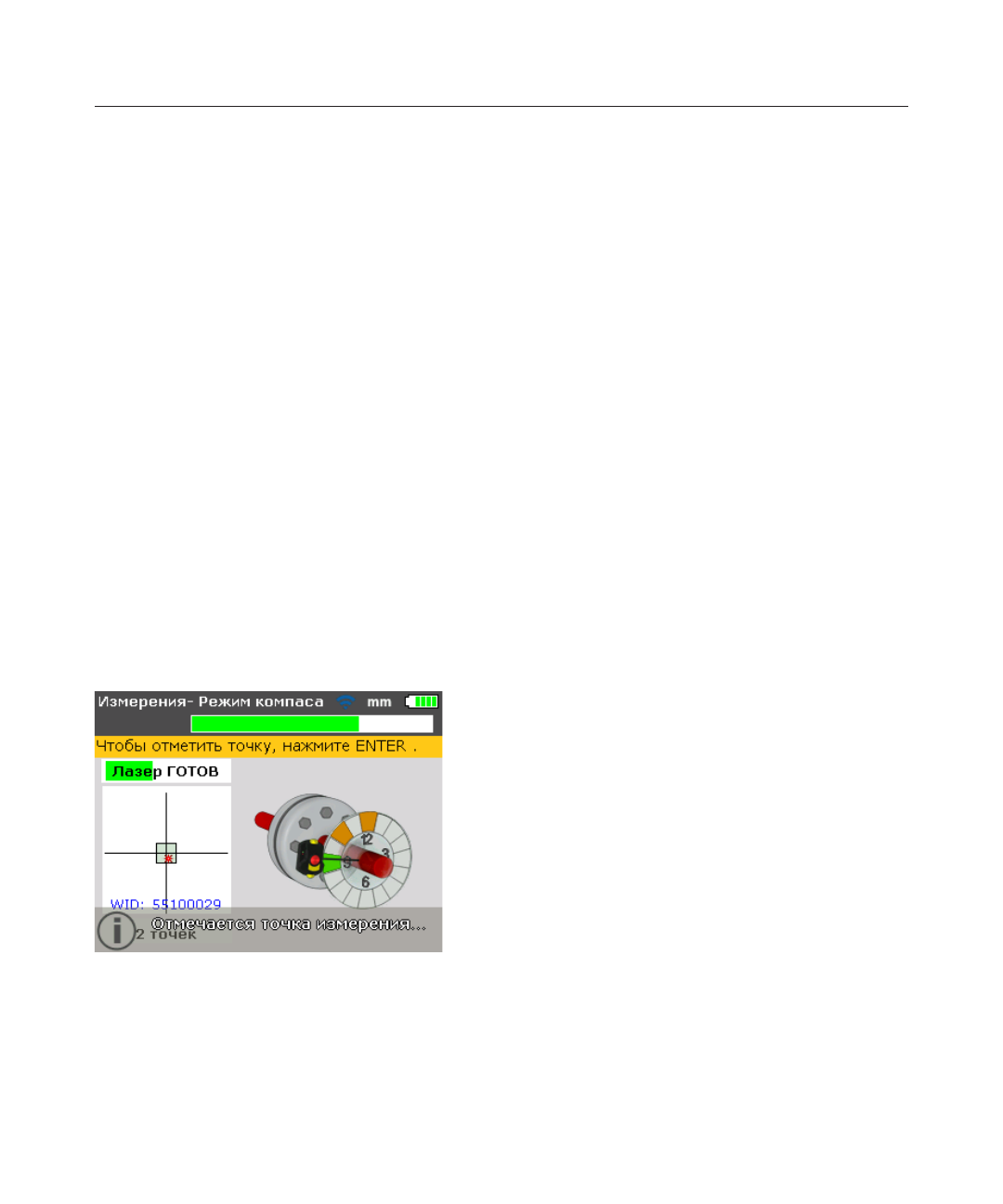

Можно приступать к измерению, вращая валы, даже если луч не
отцентрирован точно по центру перекрестия.
КОНЕЦ или ВЫКЛ? Расширить
Если на экране появится сообщение ‘Лазер КОНЕЦ’ или ‘Лазер ВЫКЛ’
в процессе вращения валов, это значит, что лазер вышел за пределы
детектора из-за большого рассогласования, расхождения или слишком
большой длины луча. Если это произошло, используйте функцию
‘Расширить’ для расширения диапазона измерений. Эта функция описана
на страница 102
Диагностика
Диагностика начнется автоматически после того, как будет взято заданное
количество отсчетов.
