О работе с прибором

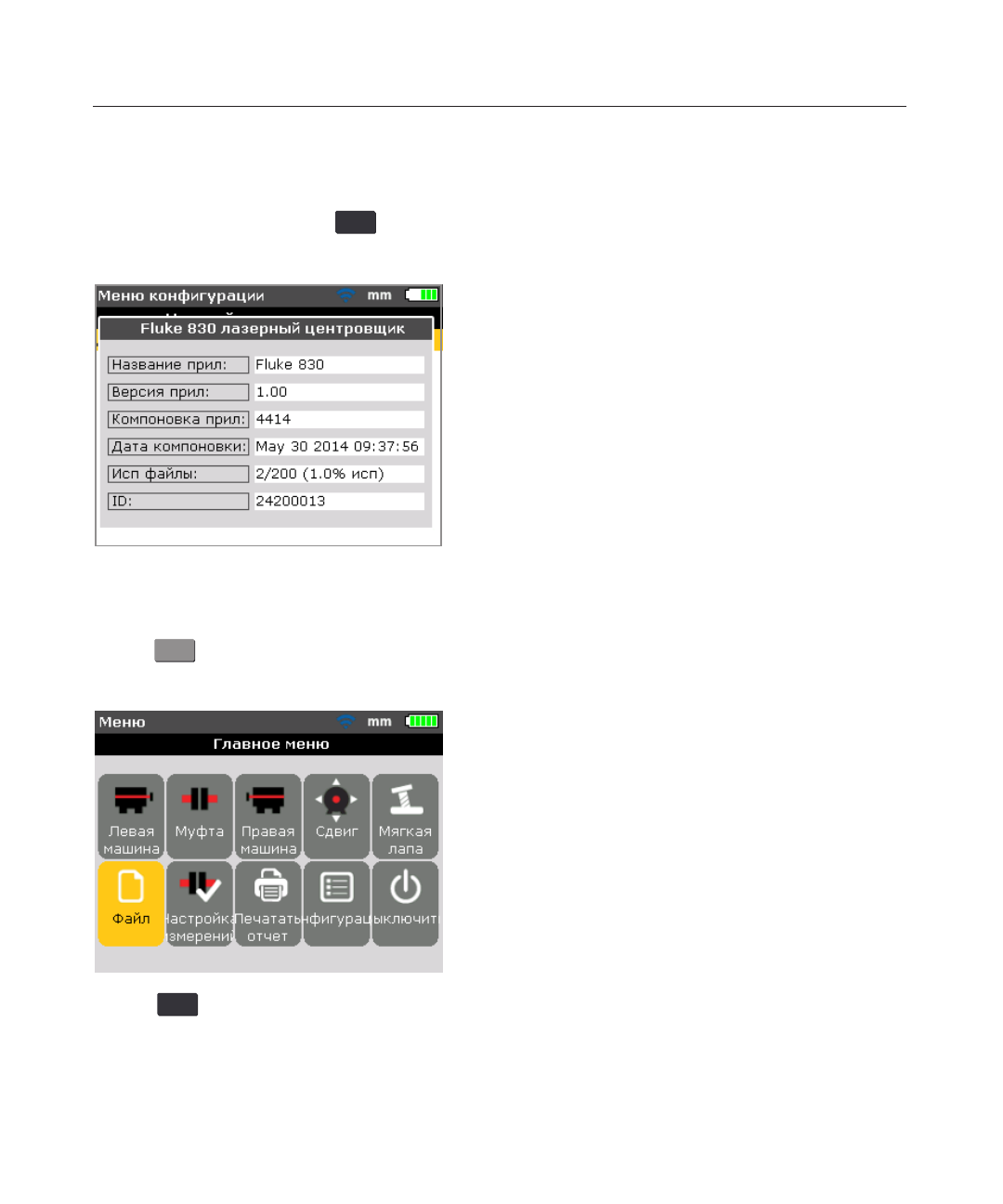

Информацию, содержащуюся в настоящем разделе, можно получить,
выделив значок ‘Информация’, находясь на экране меню конфигурации.
Подтвердить выбор клавишей
ENTER
. Показанная на дисплее информация
отражает текущее состояние прибора и работы с ним.
Управление данными
В приборе имеется эффективный инструментарий управления файлами
и данными. Для перехода к функциям управления файлами и данными
нажать
MENU
, затем с помощью клавиш управления курсором выделить
значок ‘Файл’.
Нажать
ENTER
для подтверждения выбора. Откроется экран “Главное меню”.
Конфигурация и управление данными
О работе с прибором
Содержание
