31

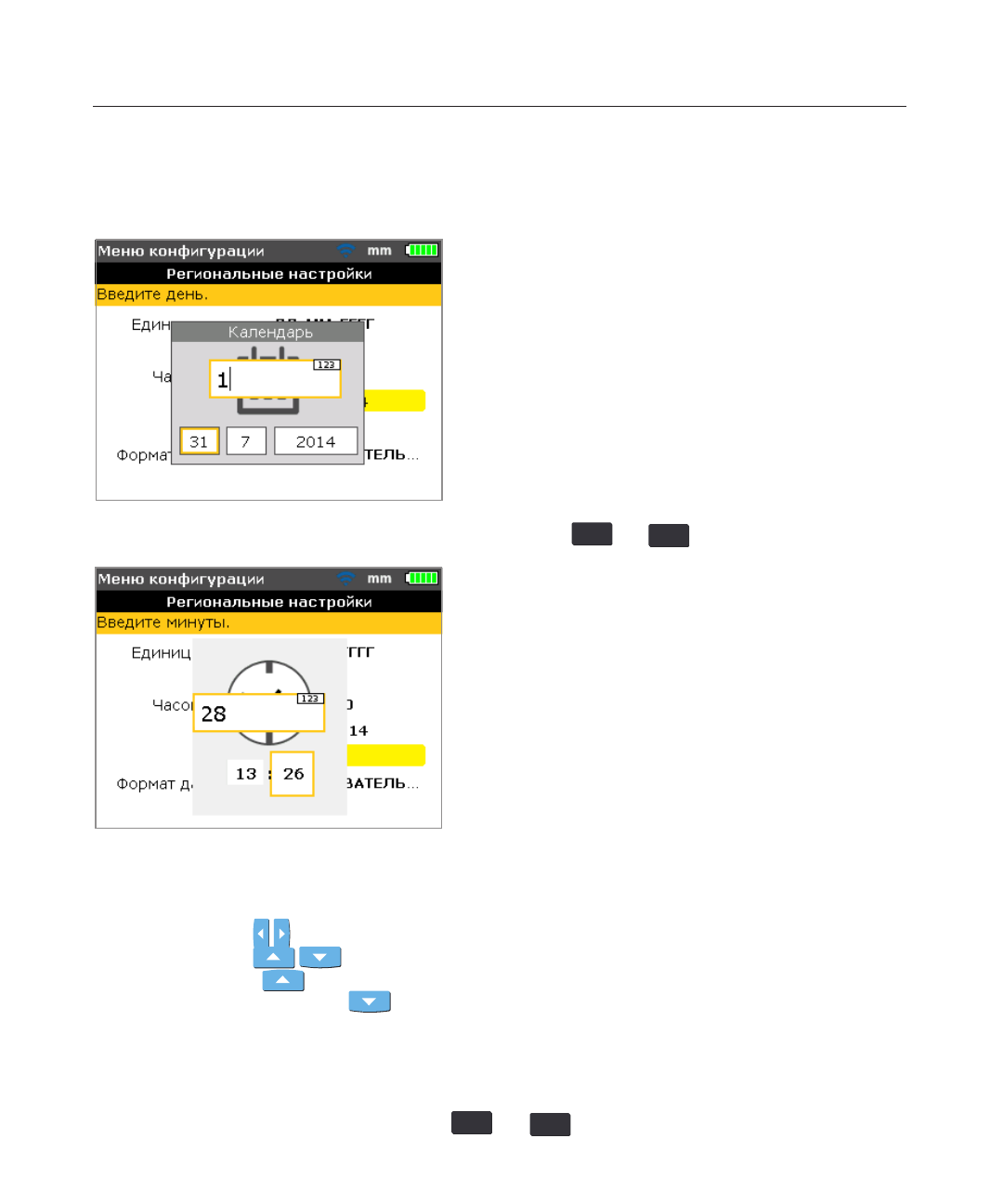

Альтернативно можно пользоваться для задания даты клавишами ввода
данных. Когда требуемый компонент даты выделен, следует ввести новый
компонент даты с помощью клавиш ввода данных. При нажатии на первую
клавишу открывается окно редактирования.
Ввести значение, затем подтвердить ввод с помощью клавиши
BACK
или
ENTER
.
Примечание
Формат времени, показанный здесь, задается опцией ‘Формат даты/
времени‘.
С помощью клавиш / производится переход между часами и минутами.
С помощью клавиш
/
задается выделенный компонент времени.
С помощью клавиши
производится переход к следующему моменту
времени, а с помощью клавиши
– возврат к предыдущему.
Альтернативно можно пользоваться для задания времени клавишами ввода
данных. Когда требуемый компонент времени выделен, следует ввести
новый компонент времени с помощью клавиш ввода данных. При нажатии
на первую клавишу открывается окно редактирования. Ввести значение,
затем подтвердить ввод с помощью клавиши
BACK
или
ENTER
.
Конфигурация и управление данными
Региональные настройки
