830
Руководство пользователя
60
С помощью клавиш
/
выделить ‘Да’, затем подтвердить ввод
нажатием
ENTER

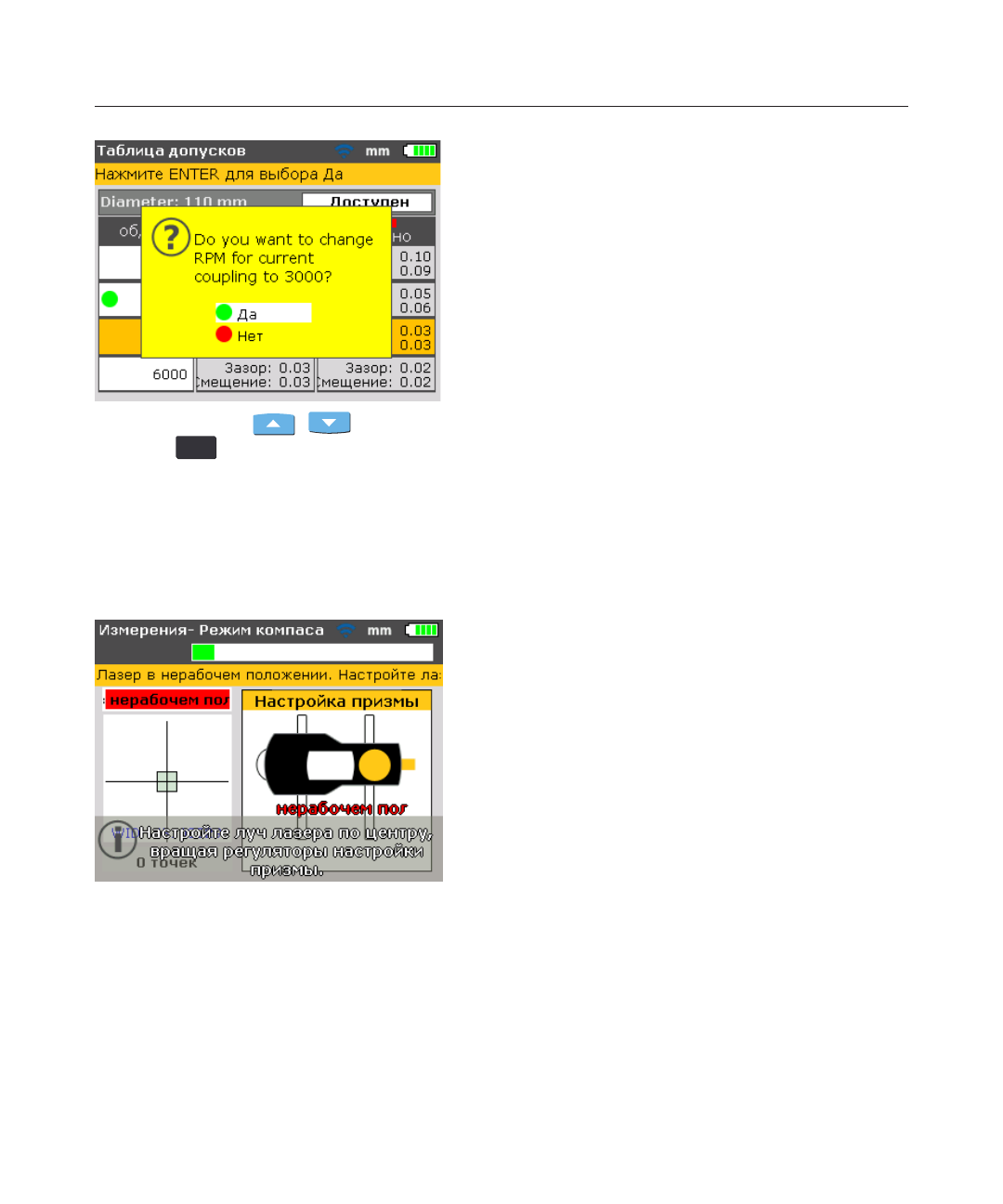

. Новое значение частоты вращения в оборотах в минуту
преодолевает значение, первоначально введенное на экране “Настройка”.
Теперь допуски муфты основаны на этом принятом значении в об/мин.
Регулировка лазерного луча
После ввода всех требуемых размеров автоматически открывается экран
измерений.
Включить радиомодуль, используя маленький серебристый тумблер на
нем, который находится сзади справа. Светодиод состояния батареи мигает
в течение трех секунд. Теперь модуль готов к работе. Он активирует лазер,
если к датчику подключен радиомодуль.
Если используется порт интерфейса RS232, лазер активируется после
подключения прямого штекера провода датчика в синее гнездо для датчика
на приборе.
Датчик и призма должны быть отрегулированы так, чтобы луч лазера
попадал на призму и отражался обратно на датчик.
