23
Включить выключатель ВКЛ/ВЫКЛ радиомодуля

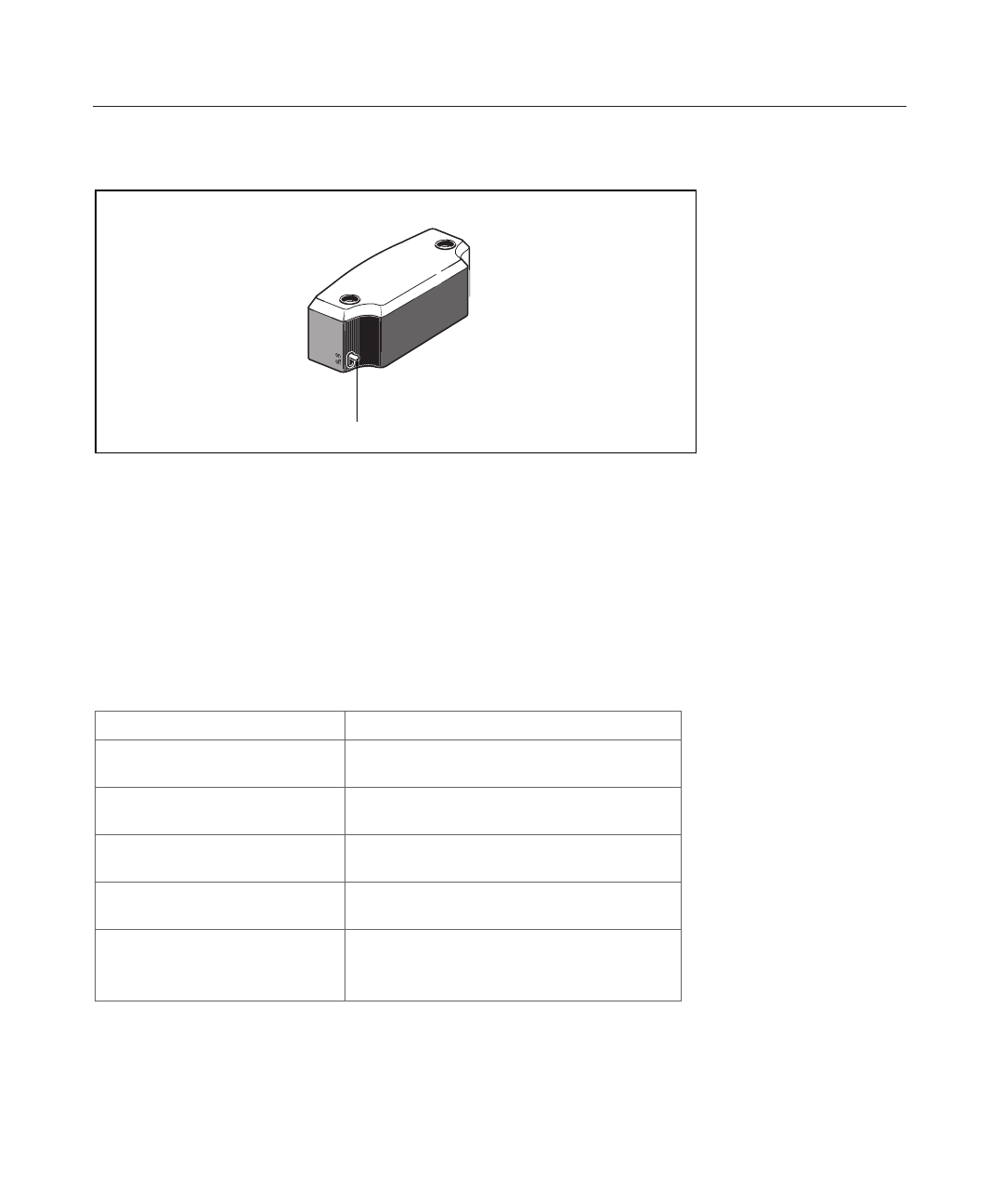

Рис. 4-7. Выключатель ВКЛ/ВЫКЛ радиомодуля
Подсоединив датчик к радиомодулю, следует включить радиомодуль
(см. рис. 4-7).
Светодиод состояния батареи мигает в течение 3 секунд. Теперь модуль
готов к работе. Когда модуль включен, он подает электропитание на датчик.
Если на приборе не активирована функция измерения, электропитание
датчика прекращается.
Время работы светодиодных индикаторов состояния батареи
Состояние светодиодов
Показывает
3 светодиода горят постоянно Продолжительность работы от 75 %
до 100 %
2 светодиода горят постоянно Продолжительность работы от 50 %
до 75 %
1 светодиод горит постоянно
Продолжительность работы от 25 %
до 50 %
Мигает только 1 светодиод
(медленно)
Продолжительность работы менее 25 %
Мигает только 1 светодиод
(очень быстро)
Продолжительность работы в критической
фазе.
Не разрешается производить измерений
Примечание
Продолжительность работы может существенно меняться
в зависимости от типа используемых батарей.
Выключатель ВКЛ/ВЫКЛ радиомодуля
Общий обзор
Радиомодуль
