830
Руководство пользователя
14
Обзор прибора

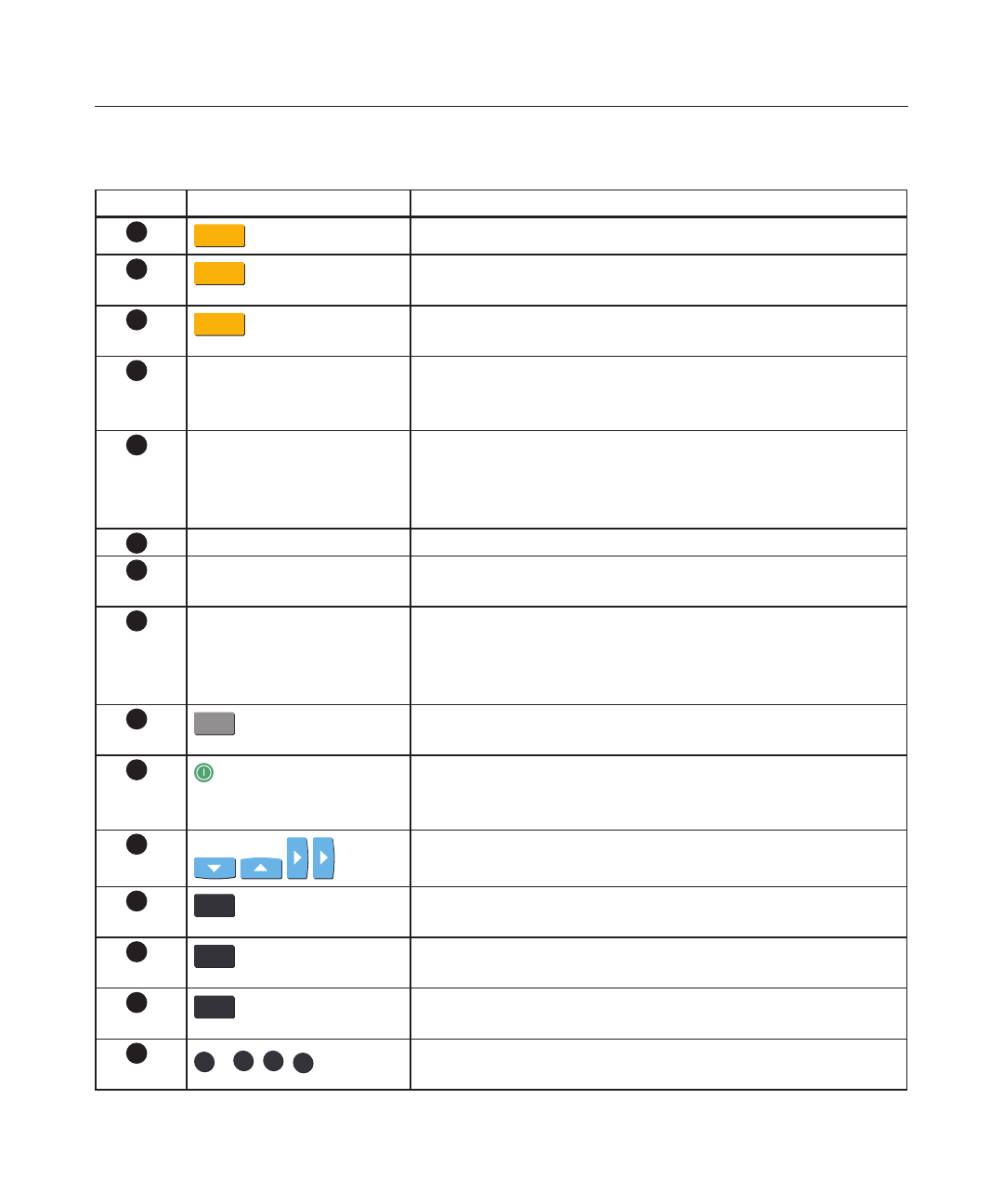

Таблица 4-1. Общий вид пульта управления прибором и дисплея
Поз
Элемент
Функция
SETUP
Клавишей ‘Настройка’ открывается экран размеров машины.
MEASURE
Клавиша ‘Измерение’ используется для запуска процесса
измерения.
DIAGNOSE
Клавиша ‘Диагностика’ используется для отображения
результатов измерений и поправочных значений при выверке.
Светодиод (состояние
аккумулятора/индикатор
беспроводной связи)
Показывает состояние аккумулятора и беспроводной связи.
USB-порт для
подключения компьютера/
принтера (серый)
Этот порт используется для зарядки прибора, печати
и сохранения файлов измерений, выполнения обновлений
встроенного ПО, а также для вывода данных на дисплей
компьютера.
Датчик окружающего света Используется для регулирования яркости дисплея прибора.
Порт для подключения
датчика (синий)
Этот порт используется для подключения прибору в отсутствие
радиомодуля.
Светодиод
(состояние выверки
положения и регулировка
лазерного луча)
Используется для регулировки лазерного луча и для
контроля допусков измеренных параметров выверки
положения.
MENU
Клавиша ‘Меню’ используется для перехода в главное меню,
в котором имеются полезные для прибора функции.
Клавиша ‘Вкл.’ используется для включения прибора.
Прибор отключается в главном меню нажатием на пункте
‘Выключить’.
Клавиши управления курсором используются для перехода
по этапам программы.
ENTER
Клавиша ‘Enter’ (Ввод) используется для подтверждения
введенных величин и перехода к любому выбранному пункту.
BACK
Клавиша ‘Back’ Назад) нужна для возврата на экран, который
был выбран перед этим.
CLEAR
Клавишу ‘Clear’ (Очистить) используется для окончательного
удаления введенной информации.
0
–
9
,
+-
,
/. *
Клавишами ввода данных пользуются для ввода размеров
машины и названия файла.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
