830
Руководство пользователя
36

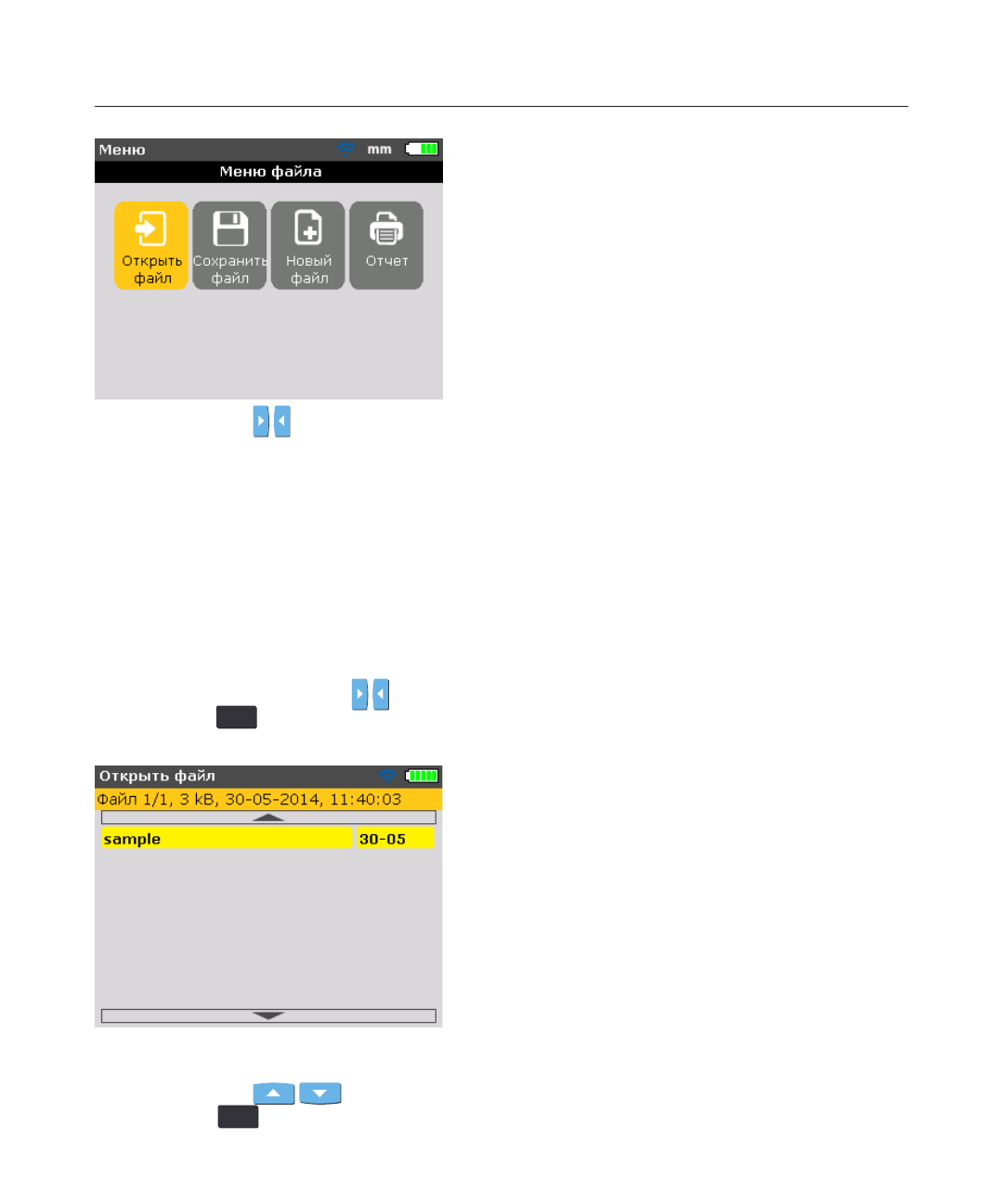

С помощью клавиш
/ выделить любой/ из четырех файлов или
вариантов опций управления данными. Это: ‘Список файлов’, ‘Сохранить
файл’, ‘Возобновить’ (или ‘Новый файл’) и ‘Печать отчета’.
Примечание
Следует учесть, что позиции меню файлов ‘Возобновить‘ и ‘Новый файл‘
открываются в зависимости от выбранного принципа возобновления
работы с выделенным файлом, который задан в конфигурации
(пункт ‘Настройки прибора‘). Если задан принцип ‘Возобновить вручную‘,
то пункт ‘Возобновить‘ появится только при условии, что файл
открыт и не сохранен. Если задан принцип ‘Возобновлять всегда‘,
пункт ‘Возобновить‘ появится тогда, когда файл будет сохранен.
‘Список файлов’ – эта опция используется для загрузки любого
сохраненного файла. Пользуясь / , выделите пункт ‘Список файлов’,
затем нажмите
ENTER
для подтверждения выбора. Откроется экран ‘Открыть
файл’, на котором будут показаны все сохраненные файлы.
По умолчанию файлы в списке упорядочены по дате и времени создания.
Пользователь не может редактировать этот порядок списка.
С помощью клавиш
/
выделить файл, который нужно открыть,
а затем нажать
ENTER
, чтобы открыть файл.
