830
Руководство пользователя
126
1. Нажать , чтобы включить прибор. Подождать, пока откроется экран
“Настройка”.
Примечание
Прежде чем продолжать обновление ПО, следует убедиться,
что индикатор показывает оставшийся заряд батареи больше 50 %.
Если это не так, следует вначале полностью зарядить аккумулятор.

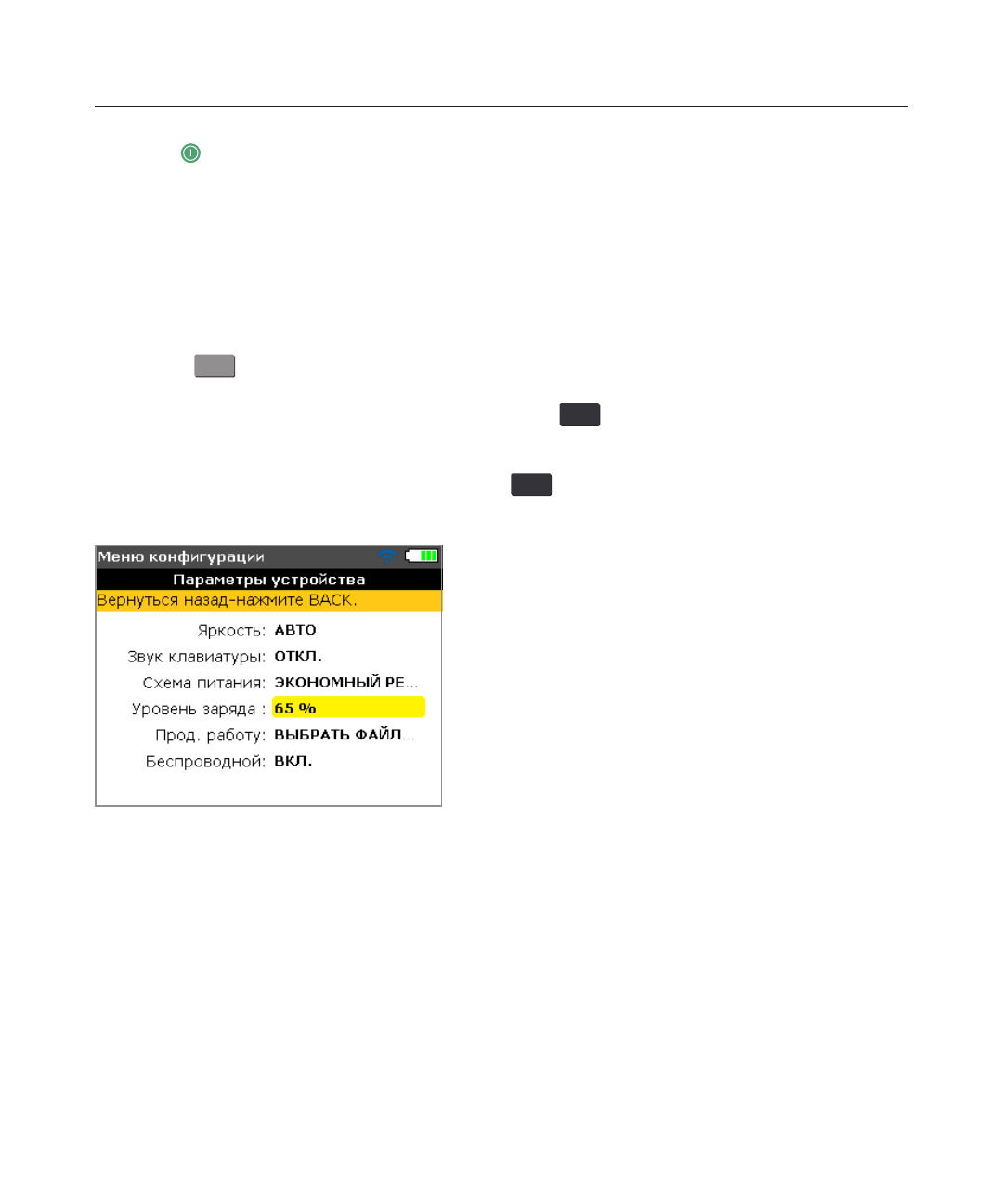

Заряд батареи определяется следующим образом:
●
Нажать
MENU
.
●
С экрана "Главное меню", пользуясь клавишами управления курсором,
выделить значок ‘Config’. Подтвердить выбор клавишей
ENTER
.
●
После перехода на экран “Меню конфигурации ” нужно пользоваться
клавишами управления курсором, выделить значок ‘Настройки
прибора’, а затем подтвердить выбор клавишей
ENTER
. Фактический
заряд батареи показан на открывшемся экране.
2. Подключить "короткий" USB-кабель к серому USB-порту на приборе.
3. Вставить разрешенный накопитель в разъем "короткого" USB-кабеля.
