830
Руководство пользователя
46
Результаты для опор показывают значения коррекции положения опор
относительно стационарной машины. Положительные значения результатов
измерения для опор указывают, что правая машина находится ниже
(поэтому для коррекции нужно
добавить регулировочные шайбы
) или
по направлению к смотрящему (поэтому для коррекции нужно
отодвинуть
ее от смотрящего). Положительные значения результатов измерения
для опор указывают, что правая машина находится выше (поэтому для
коррекции нужно
убрать регулировочные шайбы
) или по направлении от
смотрящего (поэтому для коррекции нужно
придвинуть
ее к смотрящему).
Состояние допусков выверки может быть показано на дисплее с помощью
функции допусков.
Примечание
Шкала допусков представляет собой 4-уровневую шкалу на экране
‘Прибор‘.
Светодиод состояния выверки находится под экраном.

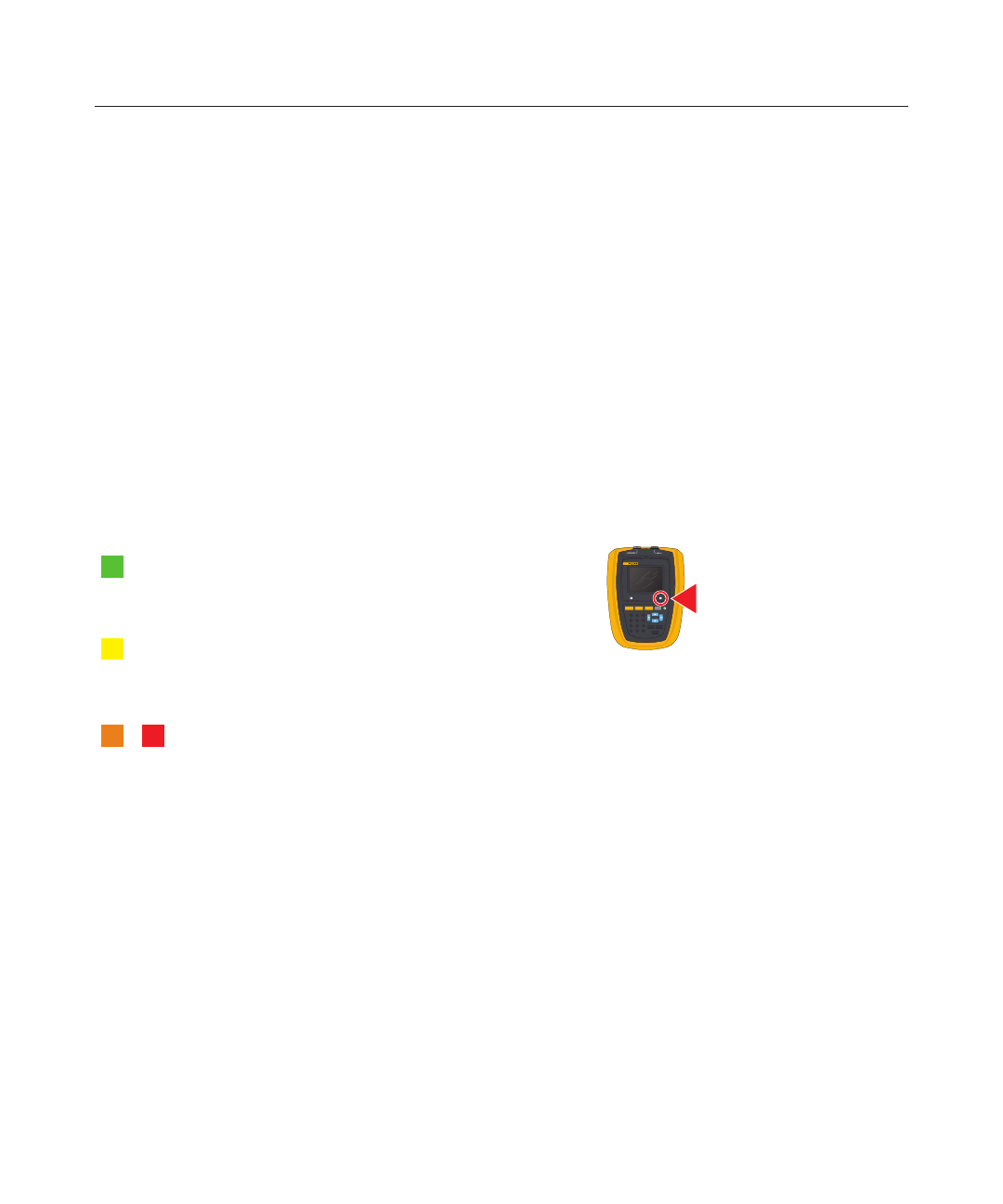

Диаграмма допусков светится зеленым (светодиод
состояния выверки загорается зеленым светом) –
параметры в пределах наилучшего допуска
830
LASER ALIGNMENT TOOL
SETUP
MEASURE
DIAGNOSE
MENU
CLEAR
ENTER
BACK
1
2
ABC
3
DEF
4
GHI
5
JKL
6
MNO
7
PQRS
8
TUV
9
WXYZ
+-
0
space
.
/
.
Диаграмма допусков светится желтым (светодиод
состояния выверки загорается желтым светом) –
параметры в пределах приемлемого допуска
Диаграмма допусков светится оранжевым или красным
(светодиод состояния выверки загорается оранжевым
или красным) – параметры за пределами допуска
