830
Руководство пользователя
20
Призма
Призма монтируется на валу или массивной муфте машины, которую
предстоит двигать. По мере вращения валов она отражает лазерный
луч обратно на датчик положения. Рычаг с фиксацией откидывается
в горизонтальное положение, он должен быть направлен вперед,
чтобы призма удерживалась на месте на стержнях скобы. Регулировка
призмы производится путем изменения ее вертикального положения
и горизонтального угла (с помощью микрометрических винтов), так,
чтобы луч отражался непосредственно обратно на датчик.

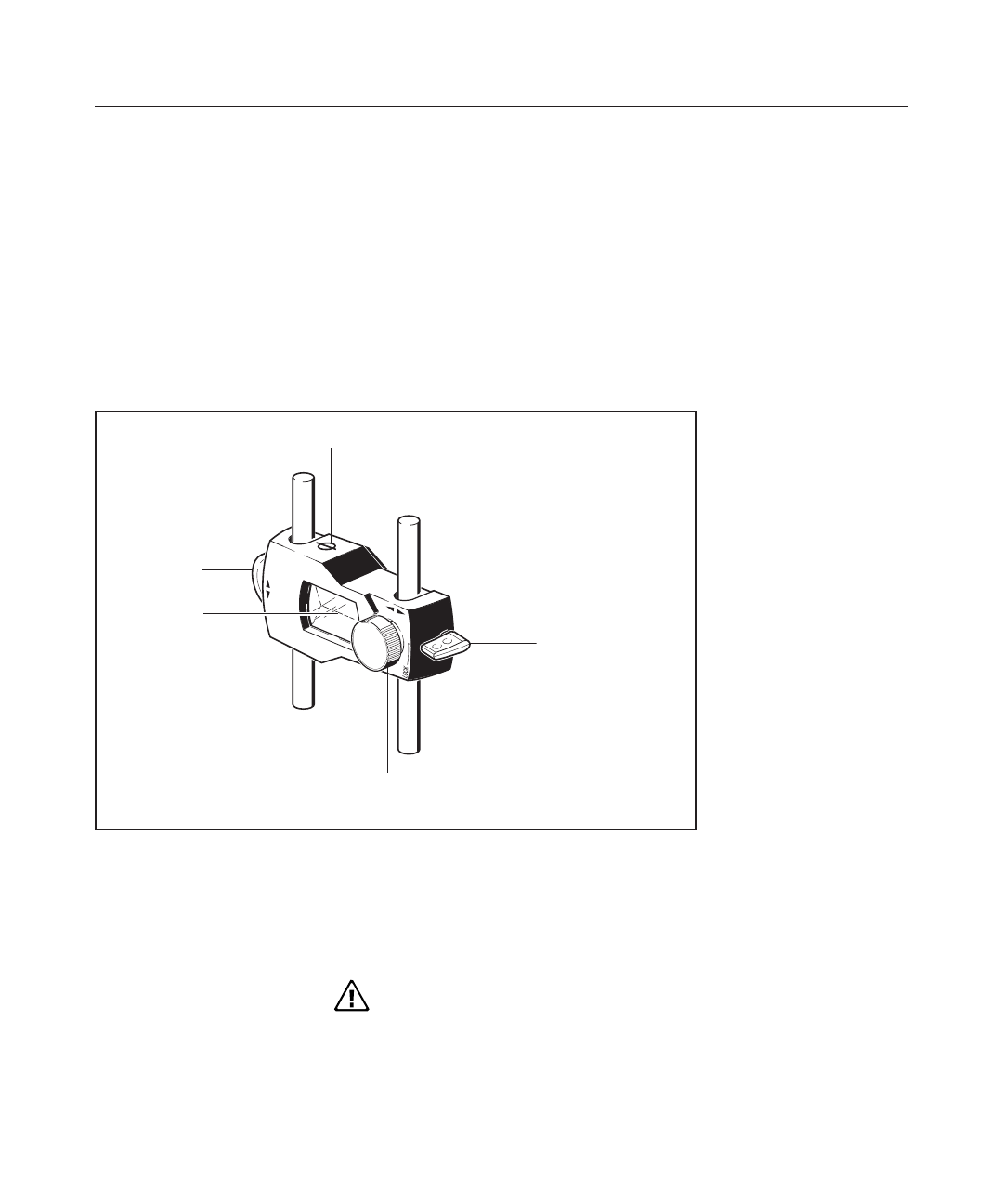

Рис. 4-5. Компоненты призмы
Призму следует содержать в чистоте. Для чистки линзы пользоваться
текстильной салфеткой или тонкой щеткой для сметания пыли, которой
обычно пользуются для чистки других оптических приборов.
Внимание
Избегать жесткой полировки, во избежание повреждения
противоотражательного покрытия. На время перерывов
в использовании надевать на призму пылезащитный колпачок.
Метка измерения = по центру стержней
Рычаг быстрого
освобождения
Ручка регулировки горизонтального угла
Координатный
манипулятор
регулировки
вертикального
положения
90° крышевидная
призма
