830
Руководство пользователя
16

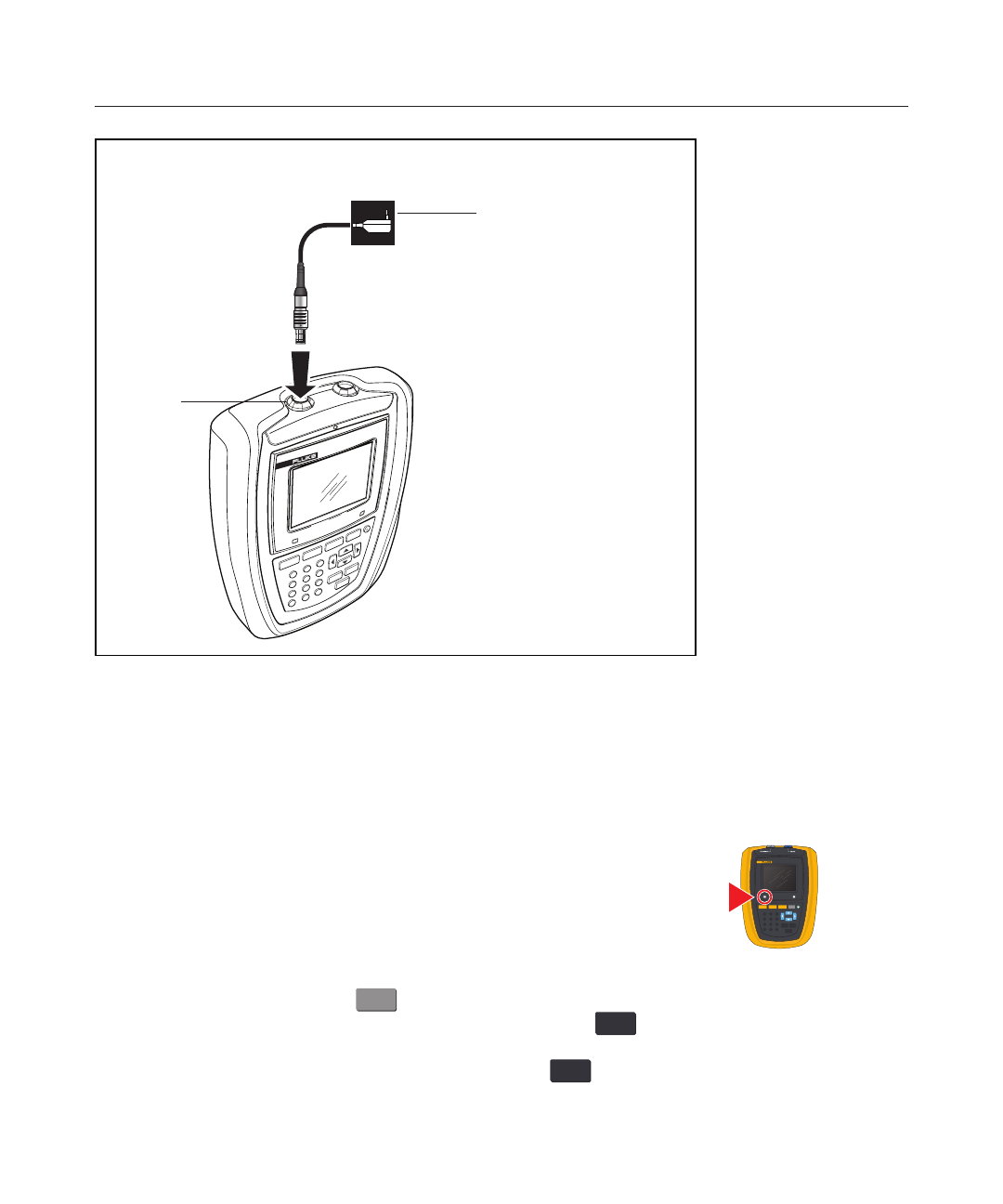

Рис. 4-2. Зарядка несъемного аккумулятора
Примечание
Прежде чем производить зарядку, нужно, чтобы аккумулятор разрядился
как можно больше. Время зарядки аккумулятора с 0 % до 100 % емкости
составляет прибл. 4 часа.
Светодиод аккумулятора показывает состояние зарядки батареи. Во время
инициализации и в процессе зарядки светодиод мигает зеленым светом.
Если зеленый светодиод горит постоянно, это значит, что батарея заряжена
полностью.
Уровень заряда аккумулятора виден в пункте меню ‘Настройки прибора’.
При включенной системе нажать
MENU
, затем клавишами управления
курсором выделить значок‘Config’. Подтвердить ввод нажатием
ENTER
, затем
из меню конфигурации с помощью клавиш управления курсором выделить
пункт ‘Настройки прибора’. Подтвердить выбор клавишей
ENTER
. На дисплее
появятся доступные настройки прибора.
SET
UP
ME
ASU
RE
DIA
GN
OSE
ME
NU
CLE
AR
EN
TER
BA
CK
1
2
ABC
3
DEF
4
GHI
5
JKL
6
MNO
7
PQR
S
8
TUV
9
WX
YZ
+-
0
spa
ce
.
/
.
830
LASE
R AL
IGNM
ENT
TOO
L
Зарядное устройство /
адаптер подключается
к прибору через порт USB.
Порт USB
(серый)
830
LASER ALIGNMENT TOOL
SETUP
MEASURE
DIAGNOSE
MENU
CLEAR
ENTER
BACK
1
2
ABC
3
DEF
4
GHI
5
JKL
6
MNO
7
PQRS
8
TUV
9
WXYZ
+-
0
space
.
/
.
