33

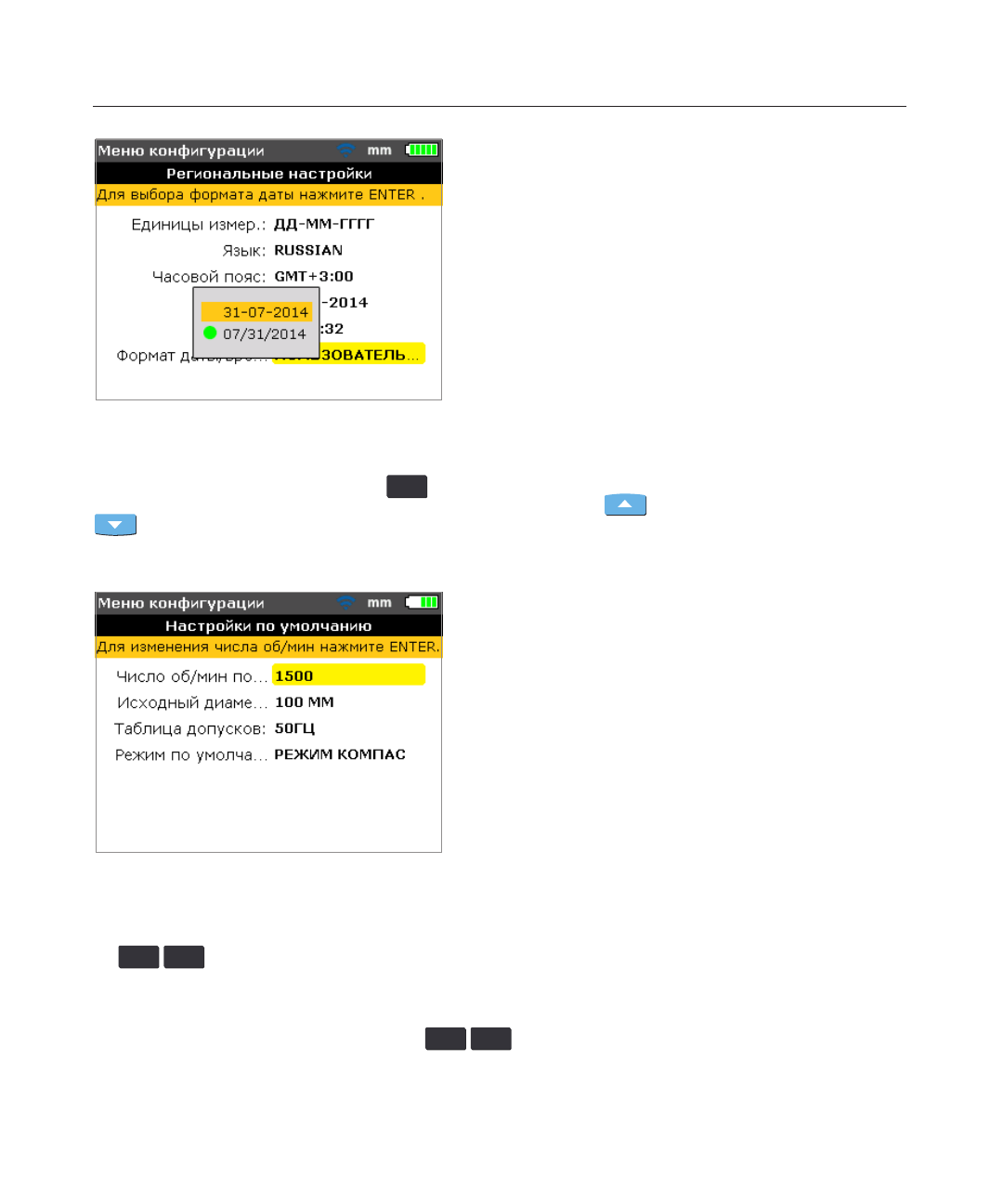

Стандартные настройки
Для перехода на экран ‘Стандартные настройки’ нужно пользоваться
клавишами управления курсором, выделить значок ‘Стандартные настройки’,
а затем подтвердить выбор клавишей
ENTER
. Этот экран используется для
задания конкретных стандартных параметров. С помощью клавиш
/
можно производить круговой переход между параметрами. Изменения
стандартных значений вступают в силу после перезапуска системы или после
создания нового файла.
●
Стандартная частота вращения – используется для задания параметра
требуемой стандартной частоты вращения. Выделить пункт ‘Стандартная
частота вращения’, затем с помощью клавиш ввода данных ввести
требуемое стандартное значение в об/мин. Подтвердить ввод нажатием
ENTER
/
BACK
.
●
Эталонный диаметр – используется для задания требуемого значения
эталонного диаметра. Выделить пункт ‘Эталонный диаметр’, затем
с помощью клавиш ввода данных ввести требуемое значение эталонного
диаметра. Подтвердить ввод нажатием
ENTER
/
BACK
. Каждый новый
файл выверки, который был начат, автоматически предварительно
конфигурируется по этому уже введенному значению частоты вращения.
Каждый новый файл выверки, который был начат, автоматически
конфигурируется по этому уже введенному значению диаметра муфты.
Конфигурация и управление данными
Стандартные настройки
