830
Руководство пользователя
26

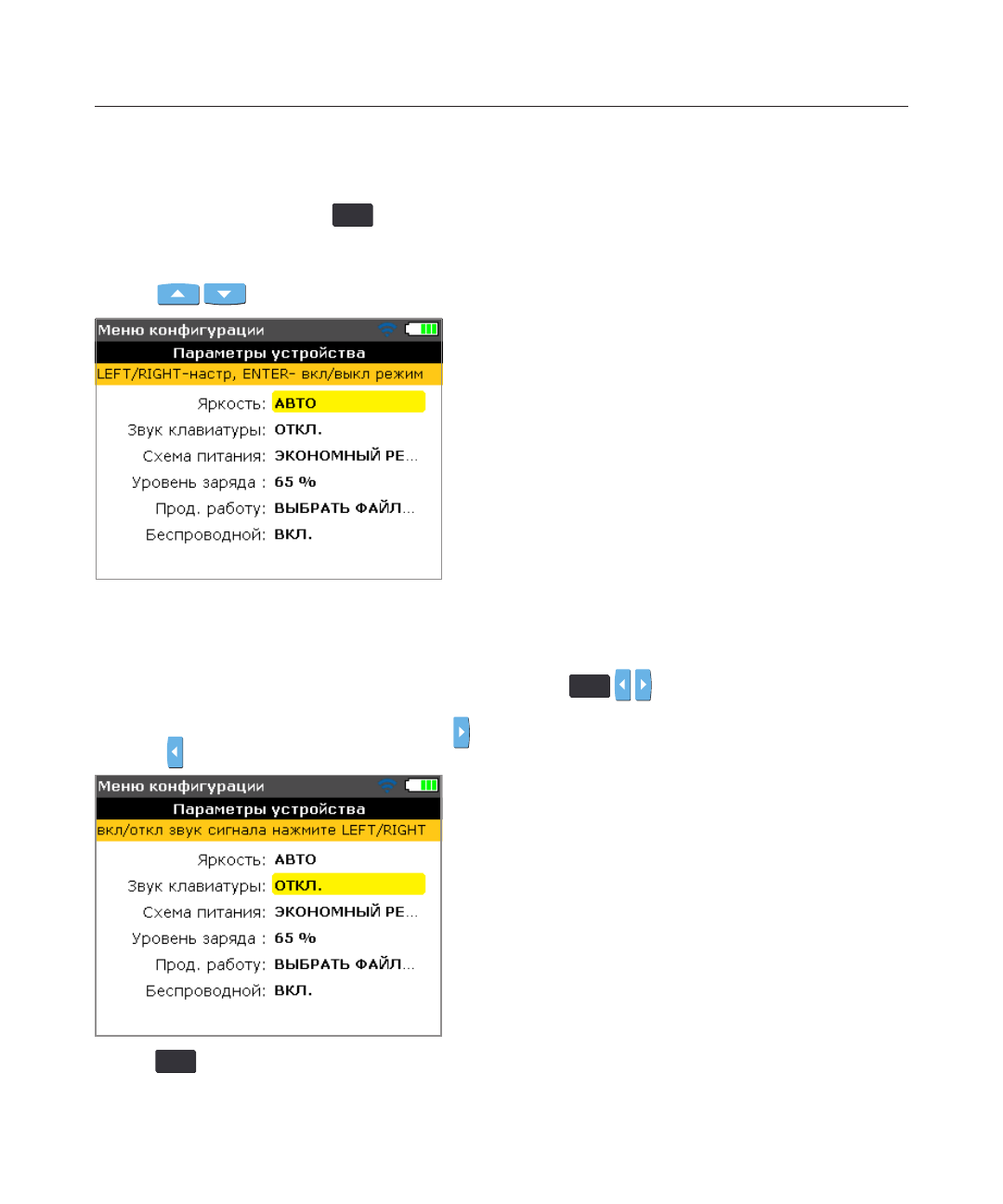

Настройки прибора
Для перехода на экран “Настройки прибора” нужно пользоваться клавишами
управления курсором, выделить значок ‘Настройки прибора’, а затем
подтвердить выбор клавишей
ENTER
. На дисплее появятся доступные
настройки. К ним относятся яркость, звуковые сигналы при пользовании
клавиатурой, режим электропитания, уровень заряда батареи, правила
возобновления работы и параметры беспроводной связи. С помощью
клавиш
/
выделить настраиваемый параметр.
В приборе имеются два режима для регулирования яркость дисплея –
автоматический режим и ручной режим. В автоматическом режиме
возможен адаптивный контроль яркости, используется датчик света для
автоматического регулирования яркости дисплея с целью адаптации
к условиям окружающей освещенности. С помощью клавиш
ENTER
/ /
производится переход в ручной режим, при котором яркость дисплея
регулируется вручную. При нажатии клавиши яркость увеличивается,
клавиши – яркость дисплея уменьшается.
Нажать
ENTER
для включения/выключения звука при пользовании клавиатурой.
Если функция звука при пользовании клавиатурой активирована (включена)
нажатие на любую клавишу будет сопровождаться звуковым сигналом.
