95

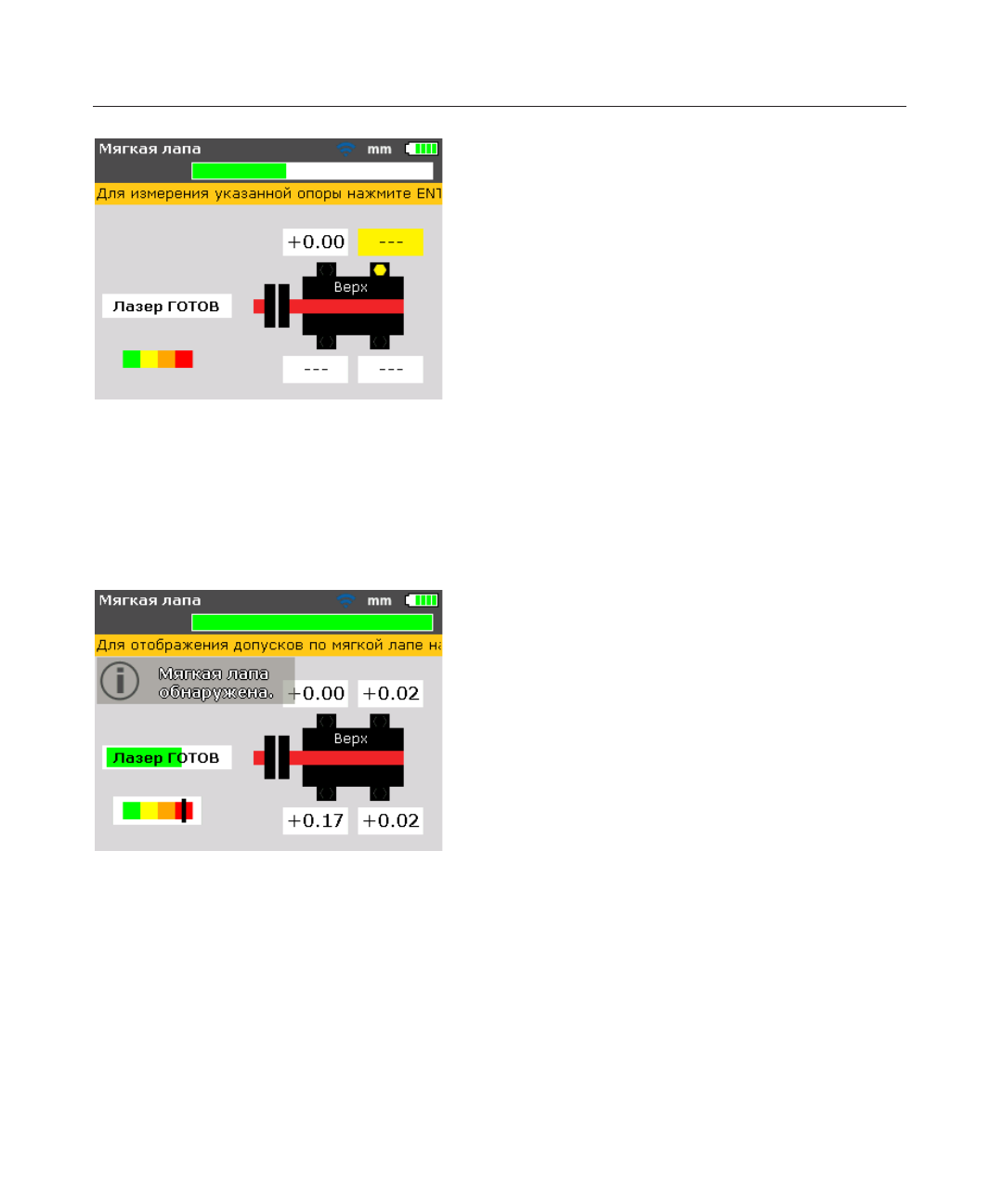

Расчетное значение, на которое сместилась опора, показана на экране.
Снова затянуть болт. Следующая опора будет выделена автоматически,
либо можно выбрать любую опору по желанию, с помощью клавиш
управления курсором.
Повторить эту процедуру для каждой опоры. Пользуясь клавишами
управления курсором, поочередно пройти по всем пунктам.
Диаграмма допусков метка на с цветовой кодировкой показывает значение
допусков для измеренных значений неплотного прилегания опор.
Поскольку заданный допуск по неплотному прилеганию опор составляет
0,06 мм, метка на цветной диаграмме допуска указывает на то, что измеренная
неплотность прилегания опор вышла за пределы допуска, и необходимо скор-
ректировать положение опор с помощью регулировочных шайб.
Имея показатели для четырех опор, можно проанализировать
и продиагностировать состояние неплотного прилегания опор, чтобы
определить потребность в корректирующих регулировочных шайбах.
Следует отметить, что эти значения сохраняются в файле вместе с данными
о размерах, измерениях и диагностике, также они входят в распечатку отсчета.
Выверка положения вала по горизонтали
Контроль неплотного прилегания опор
