67

Примечание

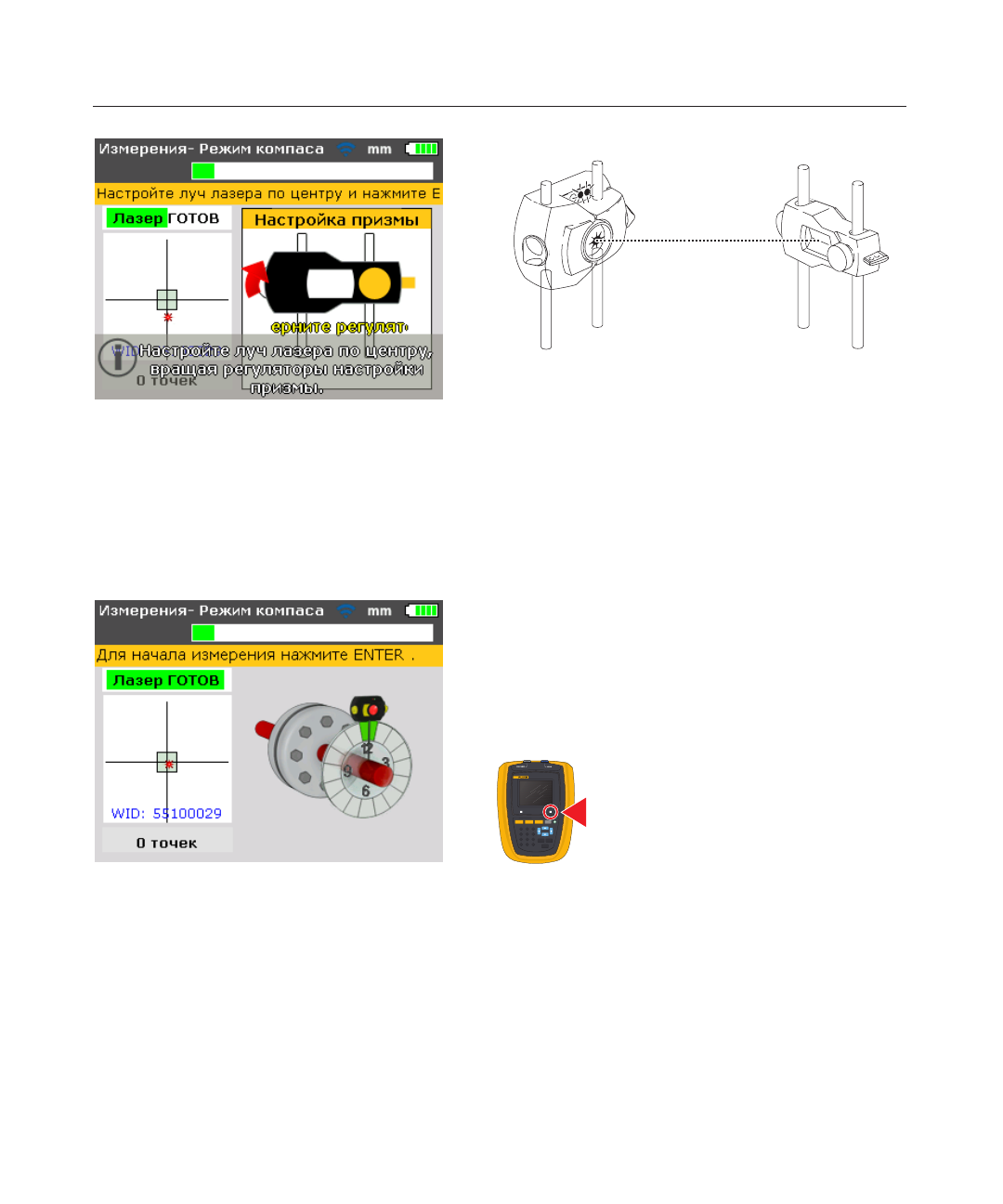

Красная стрелка на желтой ручке помогает пользователю,
указывая, в каком направлении нужно повернуть ручку. Чем ближе луч
к центральному положению, тем меньше становится эта стрелка
Если лазерный луч расположен внутри центрального квадрата,
ЗЕЛЕНЫЙ светодиод датчика горит постоянно.

Примечание

Луч не должен попадать только в центр перекрестья, поскольку это
не затронет точности измерения. Однако, максимальный диапазон
измерений доступен при условии, когда луч хорошо отцентрирован.

Примечание

По окончании центрирования датчик и призма не должны касаться
друг друга, поскольку любое движение во время измерения будет
воспринято как расхождение в выверке положения. Однако, эти
компоненты можно сдвигать при расширении диапазона измерений.

ЗЕЛЕНЫЙ светодиод датчика медленно мигает, а ПРАВЫЙ
светодиод прибора меняет цвет на ЗЕЛЕНЫЙ

830

LASER ALIGNMENT TOOL

SETUP

MEASURE

DIAGNOSE

MENU

CLEAR

ENTER

BACK

1

2

ABC

3

DEF

4

GHI

5

JKL

6

MNO

7

PQRS

8

TUV

9

WXYZ

+-

0

space

.

/

.

ПРАВЫЙ светодиод
меняет цвет на СИНИЙ

Выверка положения вала по горизонтали

Регулировка лазерного луча
