830
Руководство пользователя
68

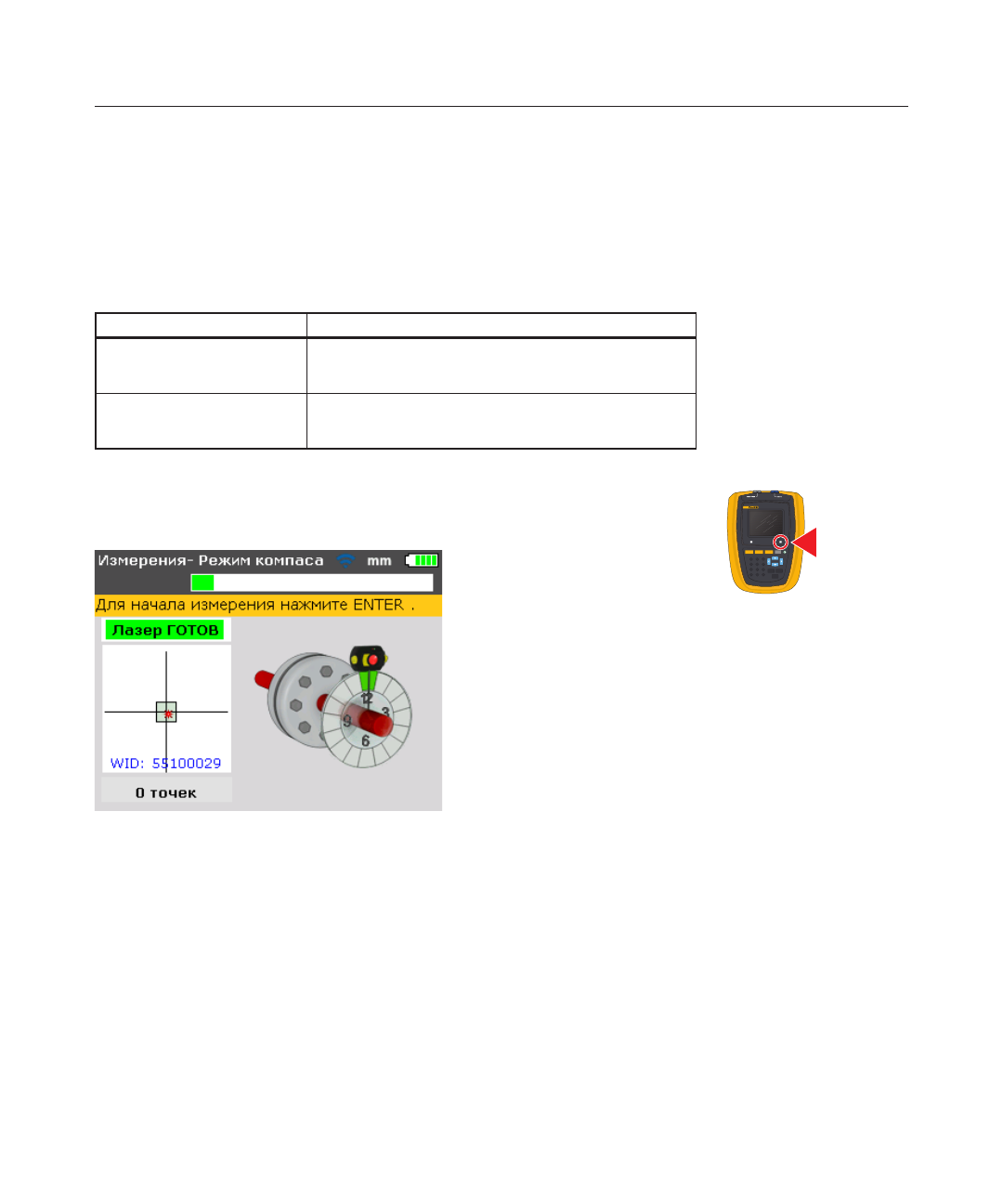

Производство измерений
Важно знать, какой режим измерений наилучшим образом подходит для
конкретной области применения. В нижеприведенной таблице содержатся
указания о том, какой режим измерений идеально подходит к конкретному
измерению.
Таблица 7-1. Режим измерений и использование по назначению
Режим измерения
Область применения
Режим ‘Компас’
Горизонтальные машины (стандартные,
несцепленные валы, невращающиеся валы)
Режим ‘Часы’
Вертикальные машины (с четырьмя опорами
или монтируемые на фланцах)
Если лазерный луч отцентрирован так, что точка на экране дисплея
находится в центре перекрестья, правый светодиод на приборе
переключается на синий свет.
Примечание
Режим компаса является стандартным режимом измерений для
горизонтальных машин. В этом режиме точки измерений берутся
в любых трех из восьми возможных секторов.
Примечание
Режим измерений "Часы", который принят в качестве стандартного
для вертикальных машин, описан в разделе 9 ‘Выверка положения
вертикального вала’, начиная со страница 107.
Примечание
Если в муфте сцепления возникает подозрение на люфт, следует
повернуть вал или конец муфты, на котором смонтирована призма.
Убедиться, что вал поворачивается в нормальном направлении
вращения на машине.
830
LASER ALIGNMENT TOOL
SETUP
MEASURE
DIAGNOSE
MENU
CLEAR
ENTER
BACK
1
2
ABC
3
DEF
4
GHI
5
JKL
6
MNO
7
PQRS
8
TUV
9
WXYZ
+-
0
space
.
/
.
