6. Начало работы
Монтаж прибора
1. Подготовить машины, убедиться, что они выключены, обесточены
с вывешиванием таблички с запретом повторного включения, и что
приняты все необходимые меры предосторожности.
2. Смонтировать скобы, радиомодуль, датчик и призму. Датчик,
подключаемый к радиомодулю, должен быть смонтирован на
левой
машине
(как правило, стационарной).
3. Включить прибор, нажав клавишу и удержав ее нажатой некоторое
время. Загорится правый светодиод, после чего последует звуковой сигнал.
Спустя короткое время появится экран “Настройка”.
Ввод размеров

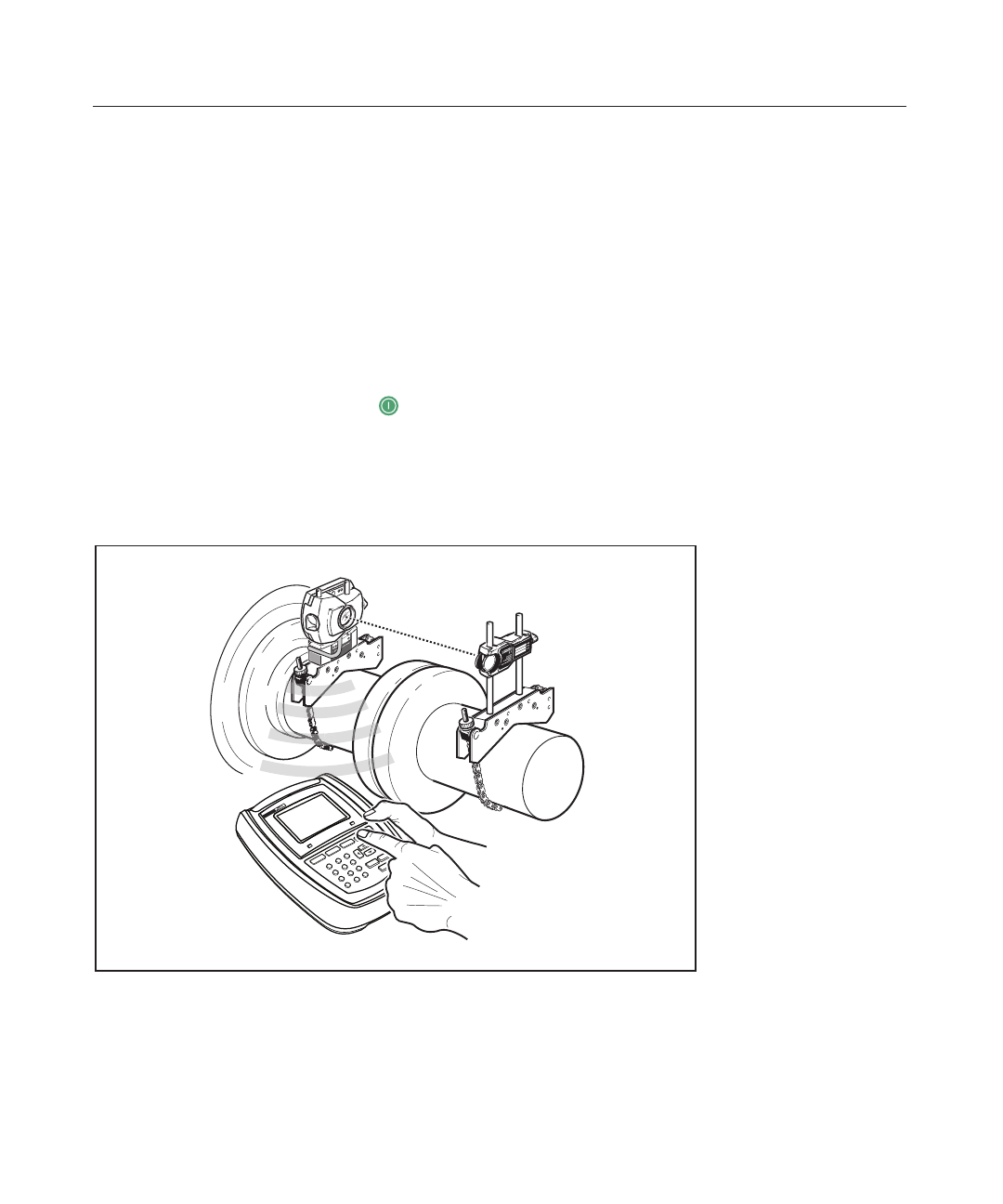

Рис. 6-1. Монтаж компонентов посредством муфты
SE
TU
P
ME
AS
UR
E
DIA
GN
OS
E
ME
NU
CL
EA
R
EN
TE
R
BA
CK
1
2
AB
C
3
DE
F
4
GH
I
5
JKL
6
MN
O
7
PQ
RS
8
STU
9
WX
YZ
+
-
0
spa
ce
.
/
.
830
LASE
R AL
IGNM
ENT
TOO
L
Левая машина
(стационарная)
Правая
машина
(подвижная)
Датчик
Призма
Прибор FLUKE 830
Начало работы
Монтаж
