Что необходимо соблюдать при измерении неплотности
прилегания опор
Лазерный луч не отцентрирован

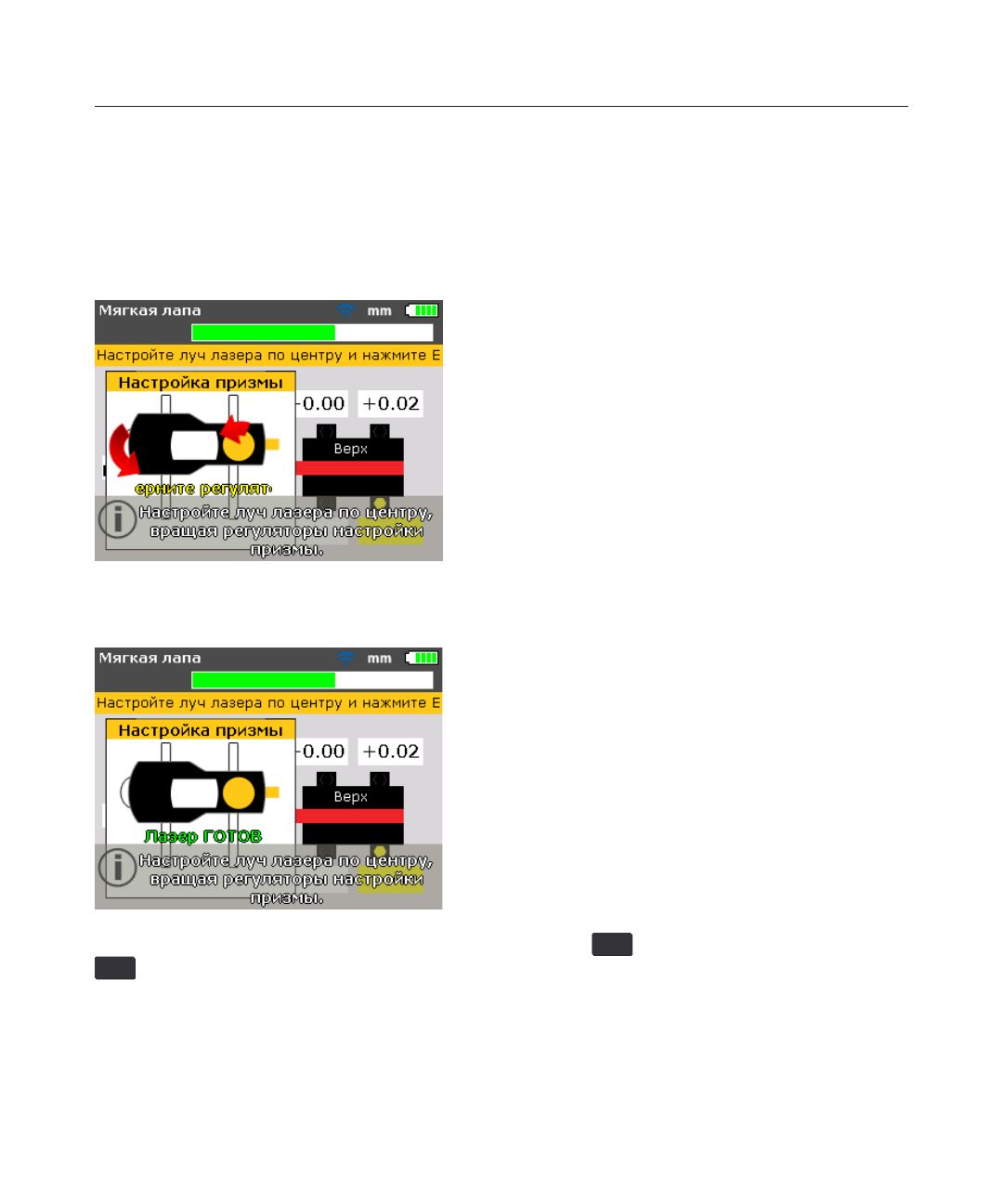

Если лазерный луч еще не центрировался, появится следующий экран.
Пользуйтесь экранными инструкциями для регулировки лазерного луча.
См. раздел ‘Регулировка лазерного луча’ на страница 60
После центрирования лазерного луча следует нажать клавишу
BACK
или
ENTER
и приступить к измерениям неплотного прилегания опор.
