830
Руководство пользователя
98

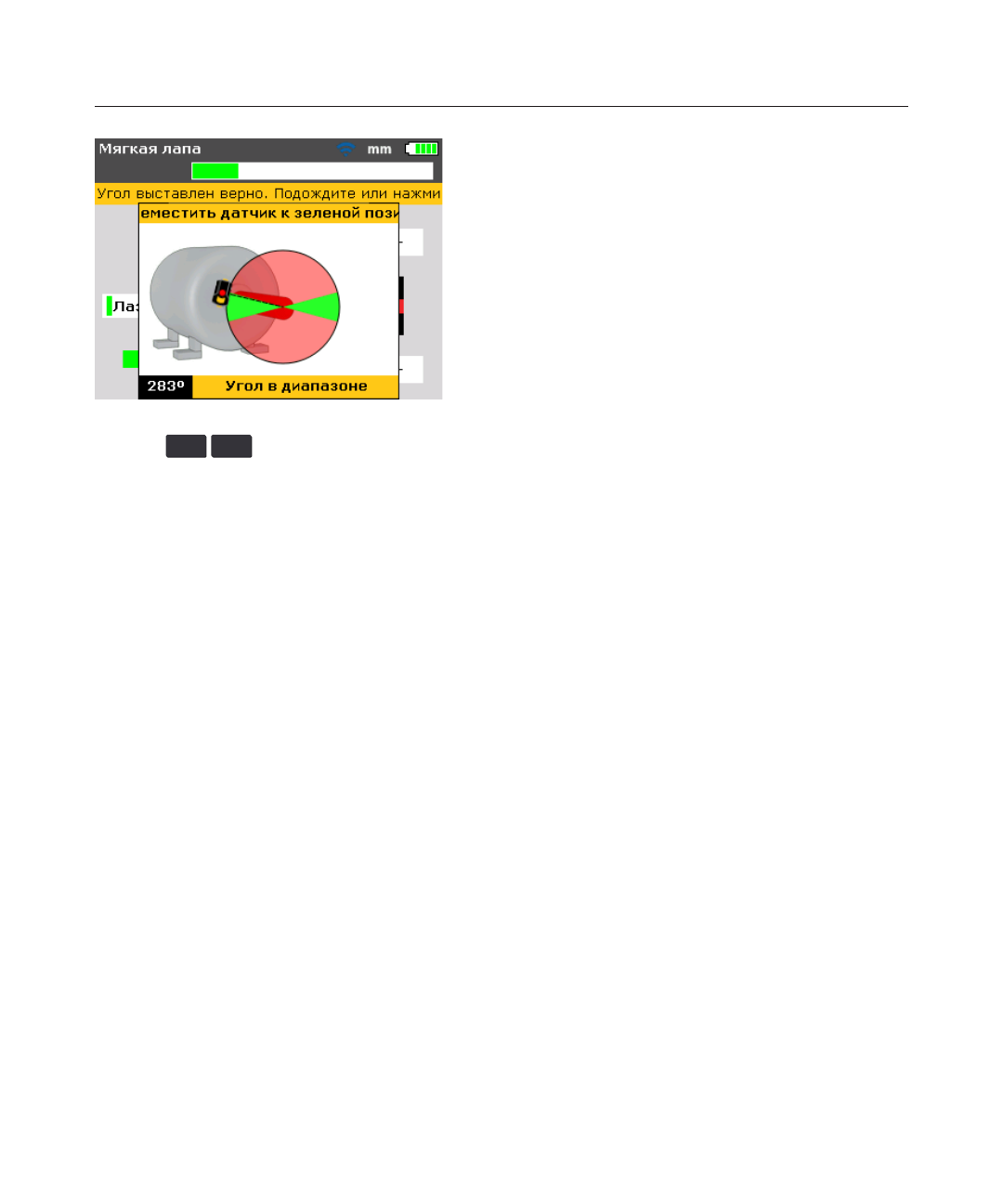

Если поступило сообщение “угол в пределах диапазона”, можно нажимать
клавишу
ENTER
/
BACK
и продолжать измерения неплотного прилегания опор.
Альтернативно можно подождать, пока процесс не будет возобновлен
автоматически.
Примечание
Если в точности следовать процедуре коррекции неплотного
прилегания опор, вышеприведенные моменты не возникнут.
Коррекция неплотного прилегания опор в параллельном
направлении
При коррекции неплотного прилегания опор в параллельном направлении
машина раскачивается на двух диагональных опорах, которые ниже двух
других. Если две длины диагоналей примерно равны и намного больше двух
других, первым решением следует предполагать коррекцию в параллельном
направлением.
На рис. 7-14 должна быть произведена коррекция на толщину регулировочной
шайбы 0,89 мм под опорой ‘b’ (именно эта опора имеет наибольший зазор).
Коррекция неплотного прилегания опор в угловом направлении
При неплотном прилегании опор в угловом направлении основание одной
или нескольких опор расположено под углом к фундаменту, и опоры
лишь частично касаются фундамента. Если одно значение существенно
выше других, следует полагать, что здесь поможет коррекция неполного
прилегания опор в угловом направлении.
"Проблемная" опора или рама машины может оказаться погнутой или
деформированной каким-либо образом. В этом случае нужно вывинтить
болт и обследовать олору более пристально. С помощью калибра
определить разность в ширине зазора, использовать результаты этих
измерений для составления эскиза, а размеры – для "ступенчатого
регулировочного клина".
