DIPPED BEAM HEADLIGHTS

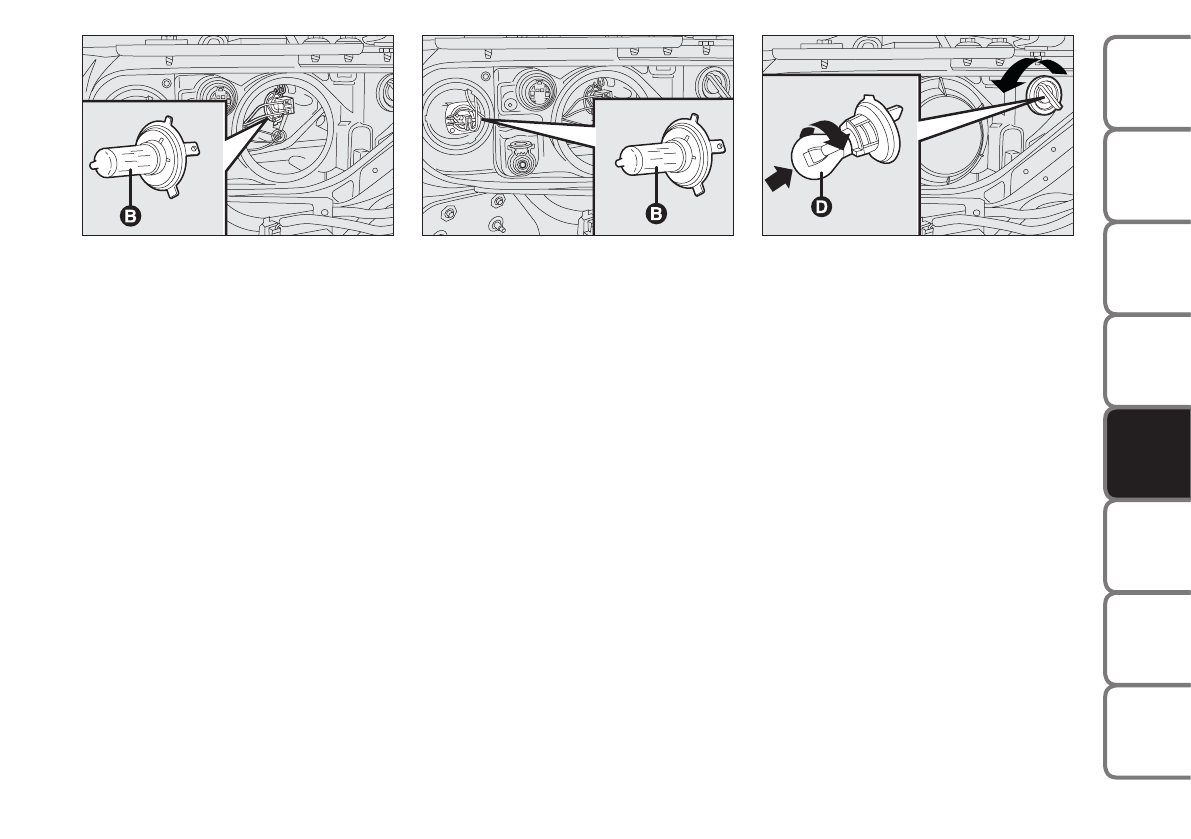

fig. 18

To change the bulb, proceed as follows:

❒

remove the clipped-on cover;

❒

disconnect the central electric connec-

tor and release the bulb holder catch;

❒

remove the bulb

B

and replace it;

❒

fit the new bulb, making the outlines of

the  metallic  part  coincide  with  the

grooves on the reflector;

❒

refit the bulb holder catch and reconnect

the electrical connector;

❒

refit the protection and check that it

is correctly locked.

MAIN BEAM HEADLIGHTS

fig. 19

To change the bulb, proceed as follows:

❒

remove the clipped-on cover;

❒

disconnect the central electric connec-

tor and release the bulb holder catch;

❒

remove the bulb

B

and replace it;

❒

refit the new bulb;

❒

refit the bulb holder catch and reconnect

the electrical connector;

❒

refit the protection and check that it

is correctly locked.

DIRECTION INDICATORS

Front fig. 19/a

To change the bulb, proceed as follows:

❒

steer the right/left wheel outwards as

shown in the figure;

❒

turn the catch as shown by the arrow,

then use the lid;

❒

remove the bulb holder cover by turn-

ing it anticlockwise;

fig. 18

F0R0222m

fig. 19/a

F0R0224m

fig. 19

F0R0223m

БЛИЖНИЙ СВЕТ

(

рис.

18)

Для  замены  лампы  сделайте  следую

-

щее:

снимите пружинную крышку;
разъедините электрический разъем и

освободите  пружинный  держатель

лампы;
извлеките лампу

B

 и замените ее;

установите  новую  лампу  так,  чтобы

выступы ее цоколя совпали с выемка

-

ми отражателя;
установите  пружинный  держатель

лампы  и  соедините  электрический

разъем;
установите защитный чехол и проверь

-

те надежность сборки.













ДАЛЬНИЙ СВЕТ

(

рис.

19)

Для  замены  лампы  сделайте  следую

-

щее:

снимите пружинную крышку;
разъедините электрический разъем и

освободите  пружинный  держатель

лампы;
извлеките лампу

B

 и замените ее;

установите новую лампу;
установите пружинный держатель лампы

и соедините электрический разъем;
установите защитный чехол и проверь

-

те надежность сборки.













УКАЗАТЕЛИ ПОВОРОТА

Передние (

рис.

19/a)

Для  замены  лампы  сделайте  следую

-

щее:

с помощью рулевого колеса поверни

-

те колесо так, чтобы получить доступ к

соответствующему указателю поворо

-

та (см. рис.);
поверните  защелку  в  направлении,

показанном на рисунке, затем сними

-

те крышку;
снимите  крышку  патрона  лампы,  по

-

вернув ее против часовой стрелки;
извлеките лампу

D

 из патрона, нажав

на  нее  и  повернув  против  часовой

стрелки  (крепление  типа  «байонет»),

затем замените лампу;









Рис. 18

Рис. 19

Рис 19/a
