AANSLUITINGEN

8

• Sluit dit toestel of één van de andere componenten pas aan op het lichtnet wanneer alle verbindingen tussen de

componenten gemaakt zijn.

• Laat de blote luidsprekerdraden elkaar niet raken en zorg ervoor dat ze geen contact maken met de metalen

onderdelen van het toestel. Hierdoor kunnen het toestel en/of de luidsprekers beschadigd raken.

• Alle aansluitingen moeten correct zijn: L (links) op L, R (rechts) op R, “+” op “+” en “–” op “–”. Als de aansluitingen

niet kloppen, zal er geen geluid worden weergegeven via de luidsprekers en als de polariteit van de luidspreker-
aansluitingen niet correct is, zal de weergave onnatuurlijk klinken met te weinig lage tonen. Raadpleeg tevens de
handleidingen van elk van uw componenten.

• Gebruik RCA (tulp) stekkerkabels voor audio/video apparatuur met uitzondering van luidsprekers.
• Sluit uw draaitafel tevens aan op de GND aansluiting om storende ruis in het signaal te verminderen. Bij sommige

draaitafels is het echter mogelijk dat u minder ruis hoort wanneer u de GND aansluiting niet gebruikt.

•

AANSLUITINGEN

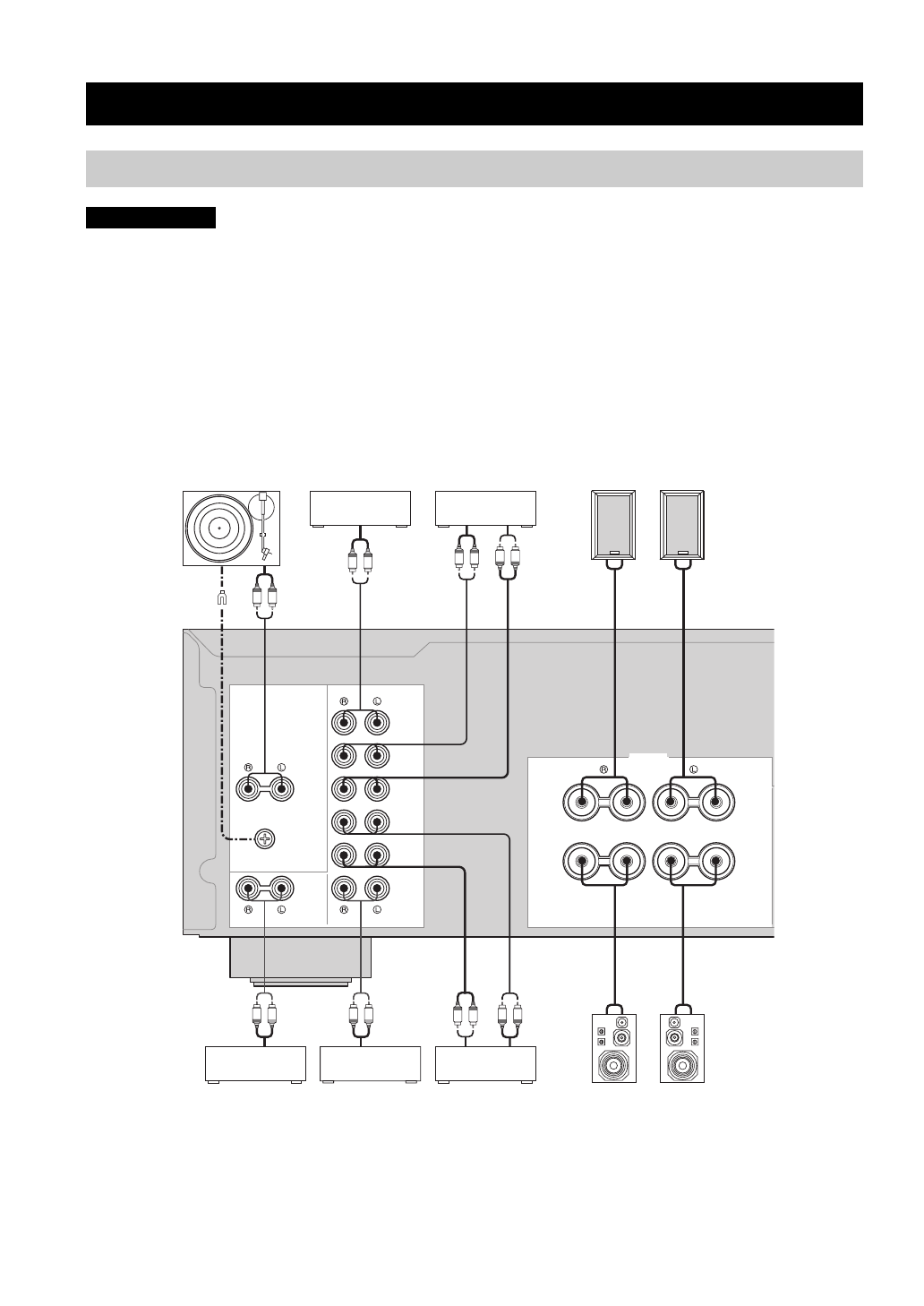

Aansluiten van luidsprekers en andere componenten

LET OP

SPEAKERS

TUNER

TAPE

IN

(PLAY)

OUT

(REC)

MD

AUX

GND

PHONO

CD/DVD

IN

(PLAY)

OUT

(REC)

+

+

A

B

–

–

L

R

R

L

R

L

L

R

L

R

L

R

+

–

+

–

+

–

+

–

L

R

L

R

Draaitafel

Tuner

Audio
ingang

Audio

uitgang

Cassettedeck

CD-speler of

DVD-speler

Videorecorder

enz.

MD-recorder

enz.

Audio

uitgang

Audio
uitgang

GND

Audio

uitgang

Audio

uitgang

Audio
uitgang

Audio

ingang

Luidsprekers A

Luidsprekers B
