RACCORDEMENTS

8

• Ne reliez aucun appareil à l’alimentation secteur aussi longtemps que tous les raccordements ne sont pas terminés.
• Faites en sorte que la partie dénudée d’un conducteur du câble d’enceinte ne puisse pas venir en contact avec la partie

dénudée de l’autre conducteur, ni avec une pièce métallique de cet appareil. Ce contact pourrait endommager
l’appareil ou/ou les enceintes.

• Toutes les connexions doivent être correctes: L (gauche) à L, R (droite) à R, “+” à “+” et “–” à “–”. Si le raccordement

est défectueux, aucun son n’est émis par l’enceinte, et si la polarité de la connexion est incorrecte, les sons manquent
de naturel et de composantes graves. Reportez-vous aussi au mode d’emploi de chaque appareil.

• Utilisez des câbles à fiches de type RCA pour relier les appareils audio/vidéo, sauf pour les enceintes.
• Raccordez votre tourne-disque à la prise GND pour réduire le bruit parasitant le signal. Toutefois, avec certains

tourne-disque les parasites sont moins importants sans raccordement à la borne GND.

•

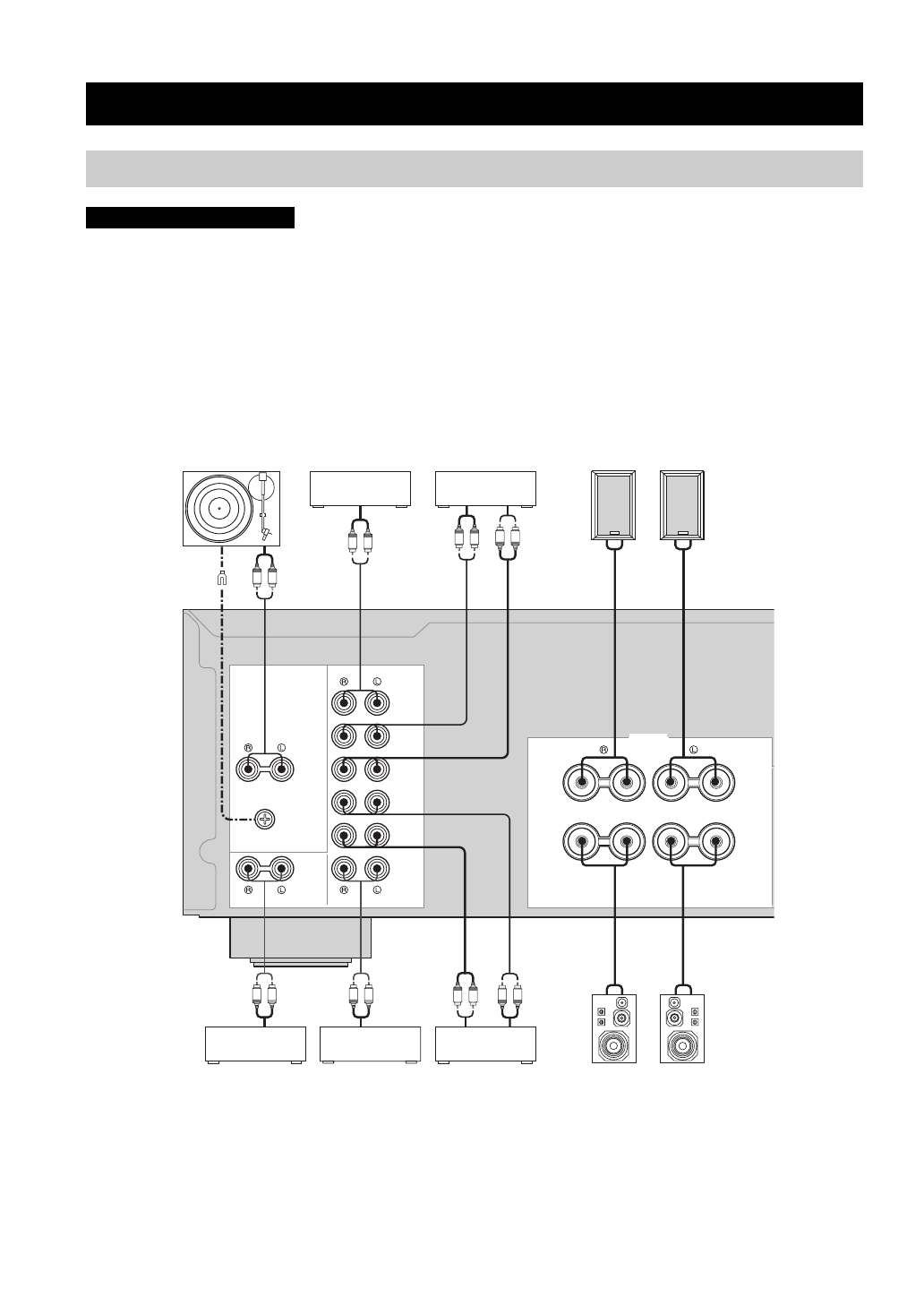

RACCORDEMENTS

Raccordements d’enceintes et d’autres appareils

AVERTISSEMENT

SPEAKERS

TUNER

TAPE

IN

(PLAY)

OUT

(REC)

MD

AUX

GND

PHONO

CD/DVD

IN

(PLAY)

OUT

(REC)

+

+

A

B

–

–

L

R

R

L

R

L

L

R

L

R

L

R

+

–

+

–

+

–

+

–

L

R

L

R

Tourne-disque

Syntoniseur

Entrée audio

Sortie audio

Platine à cassette, etc.

Lecteur CD ou

lecteur DVD

Magnétoscope,

etc.

Enregistreur MD,

etc.

Sortie audio

Sortie audio

TERRE

Sortie audio

Sortie audio

Sortie audio

Entrée audio

Enceintes A

Enceintes B
