9

ANSCHLÜSSE

V

O

RBER

E

ITUNG

De
utsc

h

1

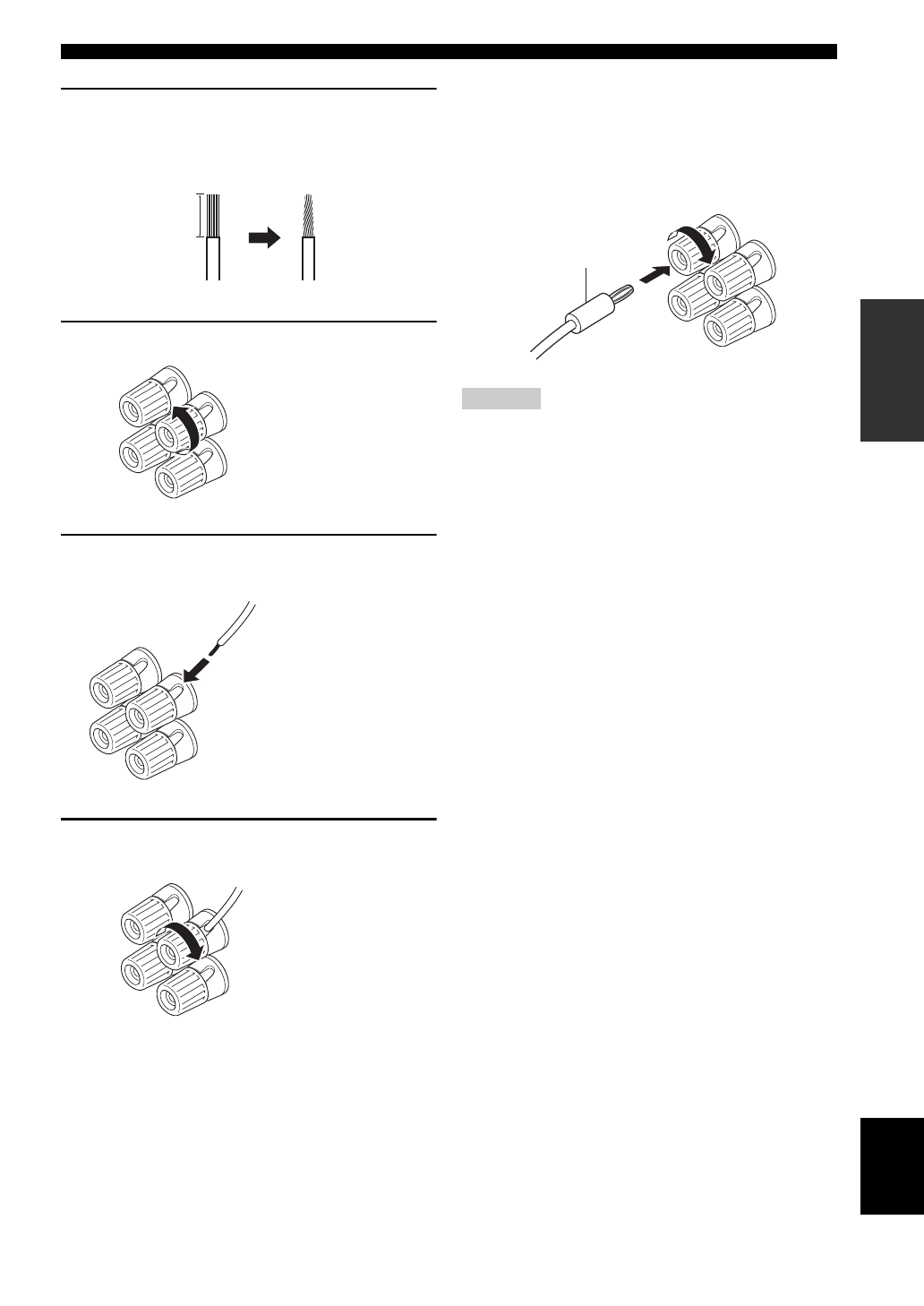

Entfernen Sie etwa 10 mm der Isolierung von
jedem Ende des Lautsprecherkabels, und
verdrillen Sie die blankgelegten Litzen des
Kabels, um Kurzschlüsse zu vermeiden.

2

Schrauben Sie den Knopf ab.

3

Stecken Sie einen blanken Draht in die
Bohrung an der Seite jeder Klemme ein.

4

Ziehen Sie den Knopf fest, um den Draht zu
sichern.

■

Anwschließen des Bananensteckers

(Ausgenommen die Modelle für Asien, Korea,
Großbritannien und Europa)

Zuerst ziehen Sie den Knopf fest, und danach stecken Sie
den Bananenstecker am Kabelende in die entsprechende
Kleemme.

• Sie können einen oder zwei Lautsprechersätze an dieses Gerät

anschließen. Falls Sie nur einen Lautsprechersatz verwenden,
schließen Sie diesen an die SPEAKERS A- oder B-Klemmen
an.

• Verwenden Sie nur Lautsprecher mit der vorgeschriebenen

Impedanz, wie sie auf der Rückseite des Gerätes angegeben ist.

10 mm

Rot: positiv (+)

Schwarz: negativ (–)

Rot: positiv (+)

Schwarz: negativ (–)

Rot: positiv (+)

Schwarz: negativ (–)

Hinweise

Bananenstecker
