BESKRIVNING AV REGLAGE M.M.

7

INLEDNING

Svenska

1

Skivspelaringångar (PHONO) och jordintag
(GND)

Se sidan 8 för information om anslutningar.

2

Ljudingångar och ljudutgångar

Se sidan 8 för information om anslutningar.

3

AC OUTLET(S)

Använd dessa nätuttag till att förse andra
AV-komponenter med ström.
Se sidan 10 angående detaljer.

4

Nätkabel

Se sidan 10 för information om anslutningar.

5

Högtalarutgångar (SPEAKERS)

Anslut en eller två högtalaruppsättningar.
Se sidan 8 för information om anslutningar.

6

IMPEDANCE SELECTOR

Vi hänvisar till “Omkopplaren IMPEDANCE
SELECTOR” på denna sida.

■

Gäller endast modeller till Asien och
allmän modell

Nätspänningsväljaren VOLTAGE SELECTOR finns
endast på modeller till Asien och allmäna modeller.

VOLTAGE SELECTOR

Se sidan 10 angående detaljer.

■

Omkopplaren IMPEDANCE SELECTOR

Ändra inte läget på omkopplaren IMPEDANCE
SELECTOR medan strömmen till förstärkaren är
påslagen, eftersom det kan skada förstärkaren.
Om förstärkaren inte kan slås på, så kan det bero på att
omkopplaren IMPEDANCE SELECTOR inte har skjutits
ordentligt till ena läget. Om så är fallet, så skjut
omkopplaren så långt det går åt ena hållet medan
strömmen till förstärkaren är helt avslagen.
Välj omkopplarläge (vänster eller höger) i enlighet med
impedansen på anslutna högtalare.

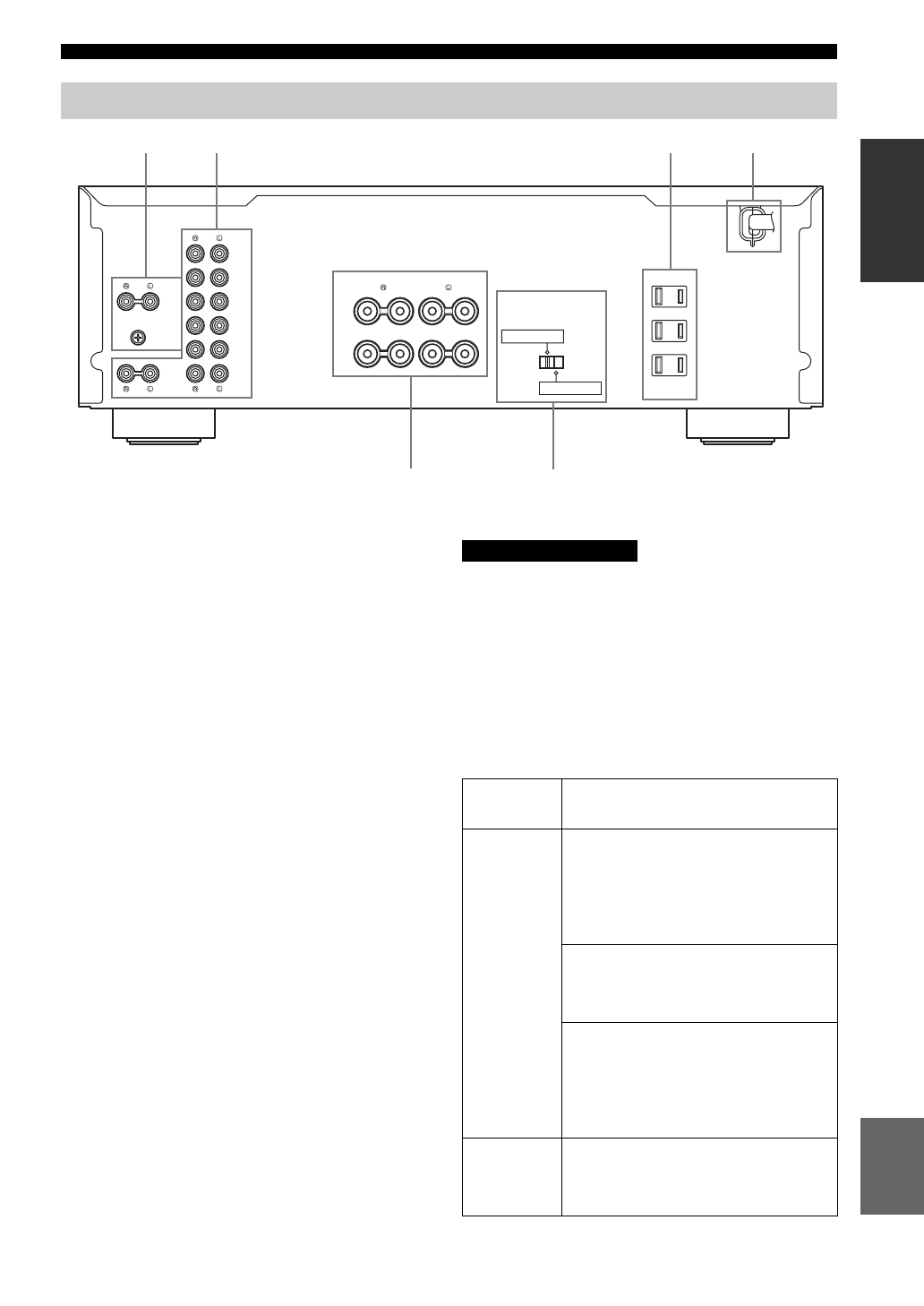

Bakpanelen

AC OUTLETS

IMPEDANCE SELECTOR

SPEAKERS

TUNER

TAPE

IN

(PLAY)

OUT

(REC)

MD

AUX

GND

PHONO

CD/DVD

IN

(PLAY)

OUT

(REC)

SWITCHED

100W MAX. TOTAL

+

+

A

B

–

–

A OR B: 4

Ω

MIN / SPEAKER

A+B: 8

Ω

MIN / SPEAKER

A OR B:   6

Ω

MIN / SPEAKER

5

1

2

3

4

6

(Modell till U.S.A.)

Omkopplarläge

Impedansnivå

Höger

Modell till Asien

• Om en uppsättning (A eller B) används, så måste

varje högtalares impedans vara minst 8

Ω

 .

• Om två uppsättningar (A och B) används, så

måste varje högtalares impedans vara minst
16

Ω

 .

Modell till Kanada

• En uppsättning (A eller B) kan användas och

varje högtalare måste ha en impedans på
minst 6

Ω

 .

Övriga modeller

• Om en uppsättning (A eller B) används, så måste

varje högtalares impedans vara minst 6

Ω

 .

• Om två uppsättningar (A och B) används, så

måste varje högtalares impedans vara minst
12

Ω

 .

Vänster

• Om en uppsättning (A eller B) används, så måste

varje högtalares impedans vara minst 4

Ω

 .

• Om två uppsättningar (A och B) används, så

måste varje högtalares impedans vara minst 8

Ω

 .

OBSERVERA
