СИСТЕМЫ УПРАВЛЕНИЯ И ФУНКЦИИ

7

ВВЕДЕНИ

Е

Ру
сс
кий

1

Гнезда PHONO и терминал GND

Для информации по подключению, смотрите
стр. 8.

2

Входные/выходные аудиогнезда

Для информации по подключению, смотрите
стр. 8.

3

AC OUTLET(S)

Используется для подачи электроэнергии для
других аудио/видеокомпонентов.
Смотрите стр. 10 для получения подробной
информации.

4

Силовой кабель переменного тока

Для информации по подключению, смотрите
стр. 10.

5

Терминалы SPEAKERS

Подключите одну или две акустические системы.
Для информации по подключению, смотрите
стр. 8.

6

IMPEDANCE SELECTOR

Смотрите “Переключатель IMPEDANCE
SELECTOR” на этой странице.

■

Только модель для Азии и общая
модель

Селектор VOLTAGE SELECTOR имеется только
на модели для Азии и общей модели.

VOLTAGE SELECTOR

Смотрите стр. 10 для получения подробной
информации.

■

Переключатель IMPEDANCE SELECTOR

Не переключайте селектор IMPEDANCE SELECTOR,
когда питание данного аппарата включено, так как это
может привести к поломке аппарата.
Если данный аппарат не включается, это означает, что
переключатель IMPEDANCE SELECTOR может быть
непольностью установлен на любую позицию. В таком случае,
полностью передвиньте селектор на нужную позицию, когда
питание данного аппарата полностью отключено.
Выберите позицию селектора (левая или правая)
в соответствии с импедансом колонок системы.

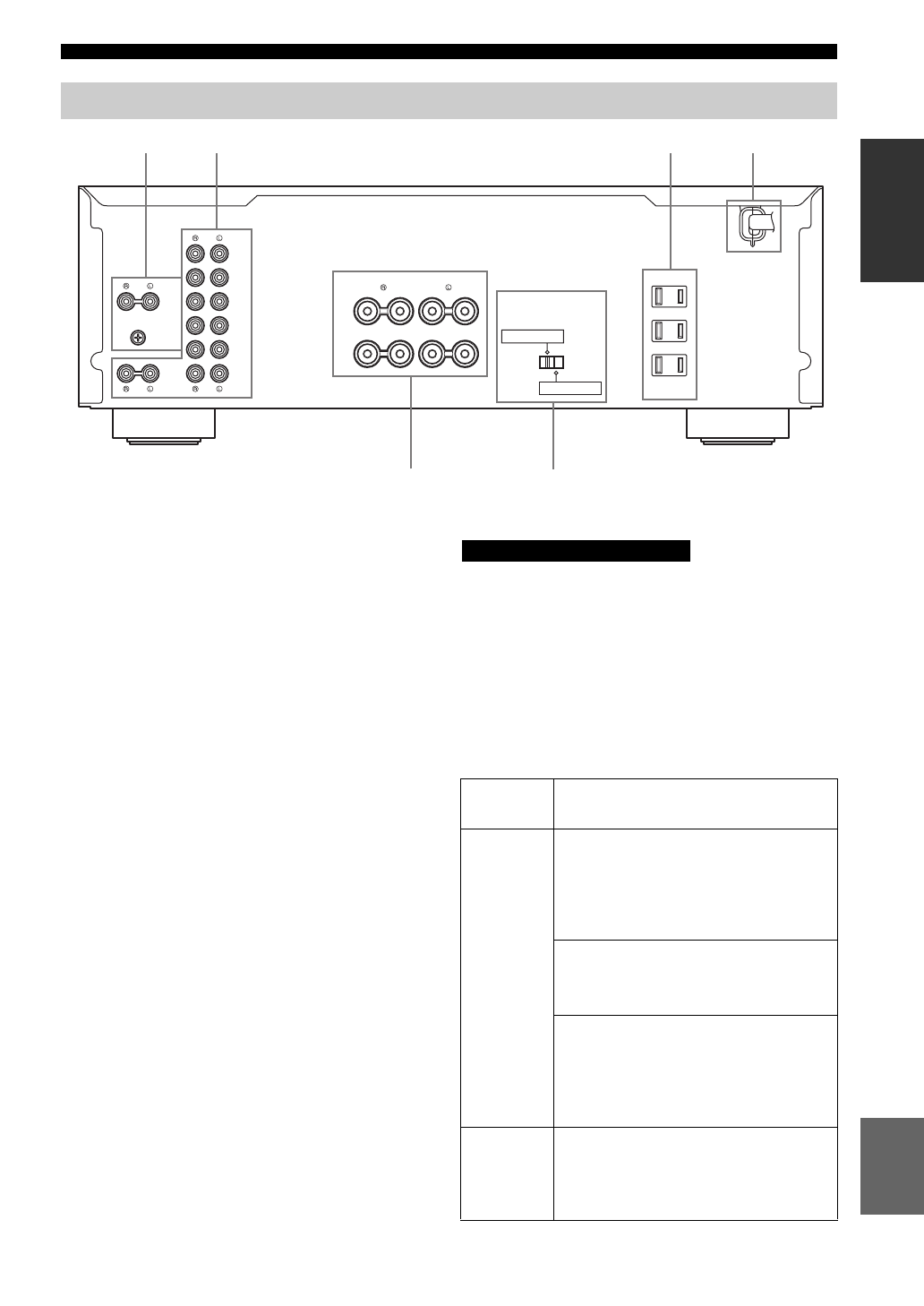

Задняя панель

AC OUTLETS

IMPEDANCE SELECTOR

SPEAKERS

TUNER

TAPE

IN

(PLAY)

OUT

(REC)

MD

AUX

GND

PHONO

CD/DVD

IN

(PLAY)

OUT

(REC)

SWITCHED

100W MAX. TOTAL

+

+

A

B

–

–

A OR B: 4

Ω

MIN / SPEAKER

A+B: 8

Ω

MIN / SPEAKER

A OR B:   6

Ω

MIN / SPEAKER

5

1

2

3

4

6

(Модель для США)

Позиция

селектора

Уровень импеданса

Правая

Модель для Азии

• При использовании одной системы

(А или В), импеданс каждой колонки
должен быть 8

Ω

 или выше.

• При использовании двух систем (А и В), импеданс

каждой колонки должен быть 16

Ω

 или выше.

Модель для Канады

• Можно использовать одну систему

(А или В), и импеданс каждой колонки
должен быть 6

Ω

 или выше.

Общая модель

• При использовании одной системы

(А или В), импеданс каждой колонки
должен быть 6

Ω

 или выше.

• При использовании двух систем (А и В), импеданс

каждой колонки должен быть 12

Ω

 или выше.

Левая

• При использовании одной системы

(А или В), импеданс каждой колонки
должен быть 4

Ω

 или выше.

• При использовании двух систем (А и В), импеданс

каждой колонки должен быть 8

Ω

 или выше.

ПРЕДУПРЕЖДЕНИЕ
