ANSCHLÜSSE

8

• Schließen Sie dieses Gerät oder andere Komponenten nicht an das Netz an, bevor nicht alle Anschlüsse zwischen den

Komponenten fertig gestellt sind.

• Achten Sie darauf, dass sich die blanken Lautsprecherdrähte nicht gegenseitig oder andere Metallteile dieses Gerätes

berühren. Anderenfalls könnten dieses Gerät und/oder die Lautsprecher beschädigt werden.

• Alle Anschlüsse müssen richtig ausgeführt werden: L (links) an L, R (rechts) an R, „+“ an „+“ und „–“ an „–“. Falls

die Anschlüsse fehlerhaft sind, kann kein Sound von den Lautsprechern vernommen werden, und wenn die Polarität
der Lautsprecher falsch ist, erklingt der Sound unnatürlich und ohne Bässe. Beachten Sie auch die
Bedienungsanleitung jeder Ihrerer Komponenten.

• Verwenden Sie Cinch-Kabel für alle Audio-/Video-Geräte, mit Ausnahme der Lautsprecher.
• Schließen Sie Ihren Plattenspieler an die GND-Klemme an, um die Rauschstörungen in dem Signal zu reduzieren. Bei

manchen Plattenspielern kann es jedoch vorkommen, dass geringere Rauschstörungen auftreten, wenn Sie den
Anschluss an die GND-Klemme nicht ausführen.

•

ANSCHLÜSSE

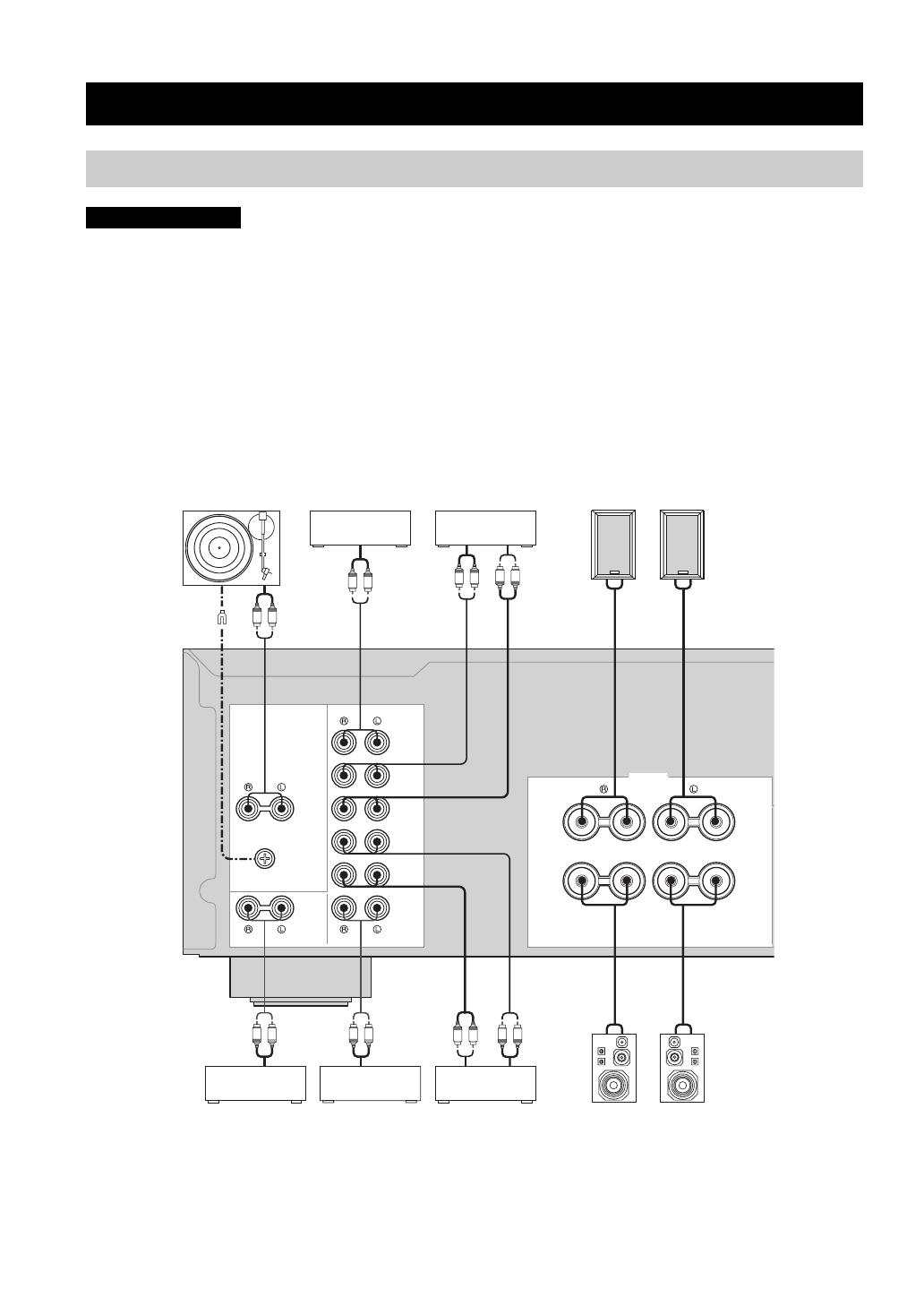

Anschluss von Lautsprechern und anderen Komponenten

VORSICHT

SPEAKERS

TUNER

TAPE

IN

(PLAY)

OUT

(REC)

MD

AUX

GND

PHONO

CD/DVD

IN

(PLAY)

OUT

(REC)

+

+

A

B

–

–

L

R

R

L

R

L

L

R

L

R

L

R

+

–

+

–

+

–

+

–

L

R

L

R

Plattenspieler

Tuner

Audioeingang

Audioausgang

Bandlaufwerk, usw.

CD-Player oder

DVD-Player

VCR usw.

MD-Recorder usw.

Audioausgang

Audioausgang

Erdung

Audioausgang

Audioausgang

Audioausgang

Audioeingang

Lautsprecher A

Lautsprecher B
