BEDIENINGSORGANEN EN FUNCTIES

7

INL

E

ID
ING

Nederlands

1

PHONO aansluitingen en GND aansluiting

Zie bladzijde 8 voor meer informatie over deze
aansluitingen.

2

Audio in-/uitgangsaansluitingen

Zie bladzijde 8 voor meer informatie over deze
aansluitingen.

3

AC OUTLET(S)

Hiermee kunt eventueel andere audio/video componenten
van stroom voorzien.
Zie bladzijde 10 voor details.

4

Netsnoer

Zie bladzijde 10 voor meer informatie over deze
aansluitingen.

5

SPEAKERS aansluitingen

U kunt één of twee luidsprekersets aansluiten.
Zie bladzijde 8 voor meer informatie over deze
aansluitingen.

6

IMPEDANCE SELECTOR

Zie “IMPEDANCE SELECTOR schakelaar” elders op
deze bladzijde.

■

Alleen modellen voor Azië en algemene
modellen

VOLTAGE SELECTOR is alleen beschikbaar op
modellen voor Azië en algemene modellen.

VOLTAGE SELECTOR

Zie bladzijde 10 voor details.

■

IMPEDANCE SELECTOR schakelaar

U mag de IMPEDANCE SELECTOR schakelaar in geen
geval omzetten terwijl dit toestel aan staat, want hierdoor
zal het toestel kapot gaan.
Als het toestel niet aan gaat, is het mogelijk dat de
IMPEDANCE SELECTOR schakelaar niet helemaal in de
juiste stand staat. In een dergelijk geval dient u de
schakelaar helemaal in de juiste stand te zetten wanneer de
stroomvoorziening van dit toestel volledig is afgesloten.
Kies de stand van de schakelaar (links of rechts) aan de
hand van de impedantie van de luidsprekers in uw systeem.

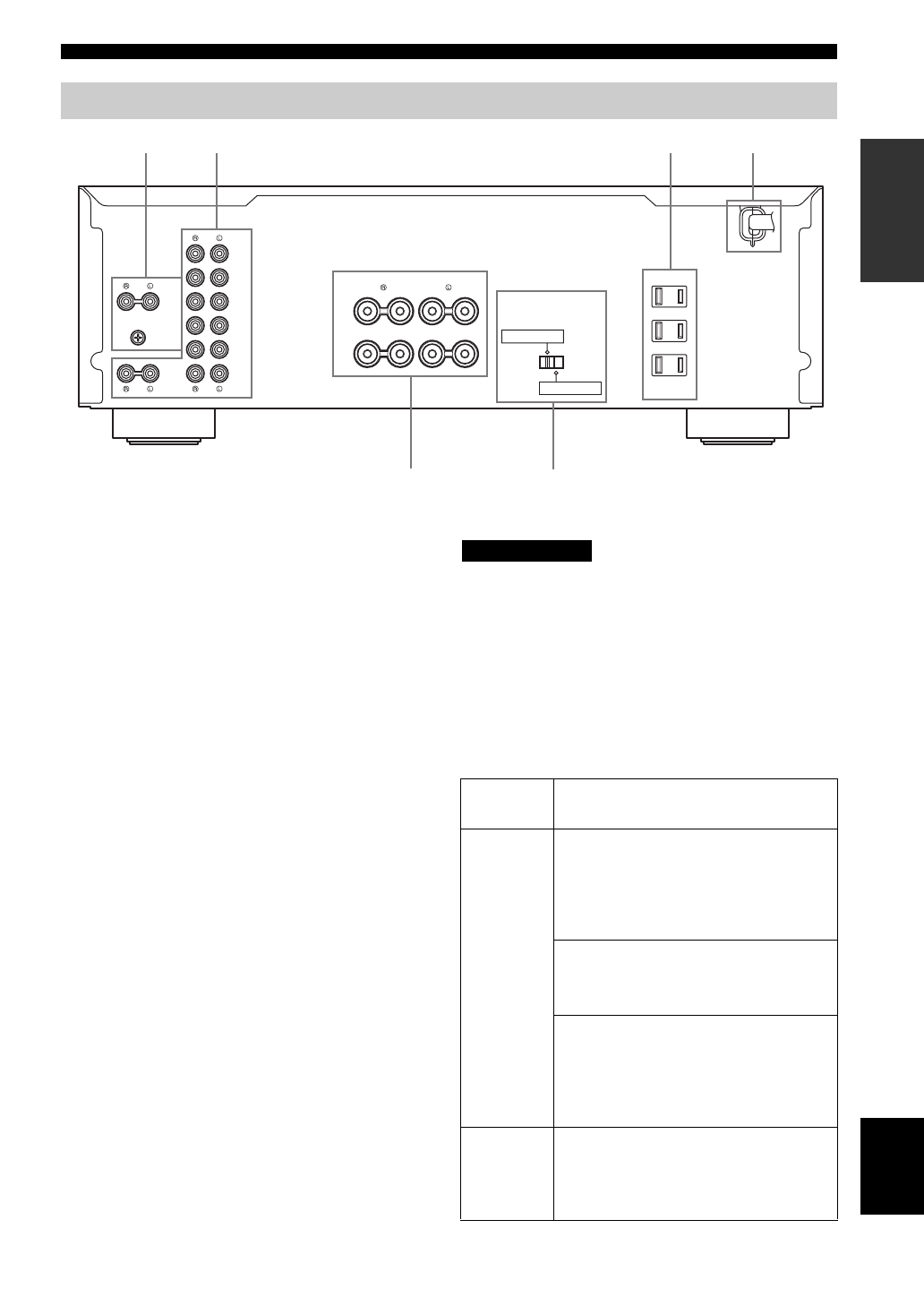

Achterpaneel

AC OUTLETS

IMPEDANCE SELECTOR

SPEAKERS

TUNER

TAPE

IN

(PLAY)

OUT

(REC)

MD

AUX

GND

PHONO

CD/DVD

IN

(PLAY)

OUT

(REC)

SWITCHED

100W MAX. TOTAL

+

+

A

B

–

–

A OR B: 4

Ω

MIN / SPEAKER

A+B: 8

Ω

MIN / SPEAKER

A OR B:   6

Ω

MIN / SPEAKER

5

1

2

3

4

6

(Modellen voor de V.S.)

Stand van de

schakelaar

Impedantieniveau

Rechts

Modellen voor Azië

• Als u één set (A of B) gebruikt, moet de impedantie

van elk van de luidsprekers 8

Ω

 of hoger zijn.

• Als u twee sets (A en B) gebruikt, moet de

impedantie van elk van de luidsprekers 16

Ω

of hoger zijn.

Modellen voor Canada

• U kunt één set (A of B) gebruiken, waarbij de

impedantie van elk van de luidsprekers 6

Ω

 of

hoger moet zijn.

Overige modellen

• Als u één set (A of B) gebruikt, moet de impedantie

van elk van de luidsprekers 6

Ω

 of hoger zijn.

• Als u twee sets (A en B) gebruikt, moet de

impedantie van elk van de luidsprekers 12

Ω

of hoger zijn.

Links

• Als u één set (A of B) gebruikt, moet de impedantie

van elk van de luidsprekers 4

Ω

 of hoger zijn.

• Als u twee sets (A en B) gebruikt, moet de

impedantie van elk van de luidsprekers 8

Ω

 of

hoger zijn.

LET OP
