BEDIENUNGSELEMENTE UND IHRE FUNKTIONEN

7

EINLEITUNG

De
utsc

h

1

PHONO-Buchsen und GND-Erdungsklemme

Siehe Seite 8 für Anschlussinformationen.

2

Audio-Eingangs-/Ausgangsbuchsen

Siehe Seite 8 für Anschlussinformationen.

3

AC OUTLET(S)

Verwenden Sie diese für die Stromversorgung Ihrer
anderen Audio/Video-Komponenten.
Einzelheiten Siehe Seite 10.

4

Netzkabel

Siehe Seite 10 für Anschlussinformationen.

5

Lautsprecherklemmen (SPEAKERS)

Schließen Sie ein oder zwei Lautsprechersysteme an.
Siehe Seite 8 für Anschlussinformationen.

6

Impedanzwähler (IMPEDANCE SELECTOR)

Siehe „IMPEDANCE SELECTOR-Schalter“ auf dieser
Seite.

■

Nur Modelle für Asien und allgemeine
Gebiete

Der Spannungswähler (VOLTAGE SELECTOR) trifft nur
auf die Modelle für Asien und allgemeine Gebiete zu.

Spannungswähler (VOLTAGE SELECTOR)

Einzelheiten Siehe Seite 10.

■

IMPEDANCE SELECTOR-Schalter

Ändern Sie die Einstellung des IMPEDANCE SELECTOR-
Schalters nicht, wenn die Stromversorgung dieses Gerätes
eingeschaltet ist, da anderenfalls das Gerät beschädigt werden könnte.
Wenn dieses Gerät nicht einschaltet, kann der IMPEDANCE SELECTOR-
Schalter nicht ganz in eine der Positionen geschoben sein. In diesem Fall
müssen Sie den Schalter vollständig auf die entsprechende Position
einstellen, während die Stromversorgung dieses Gerätes ausgeschaltet ist.
Wählen Sie die Schalterposition (links oder rechts) in Abhängigkeit
von der Impedanz der in Ihrem System verwendeten Lautsprecher.

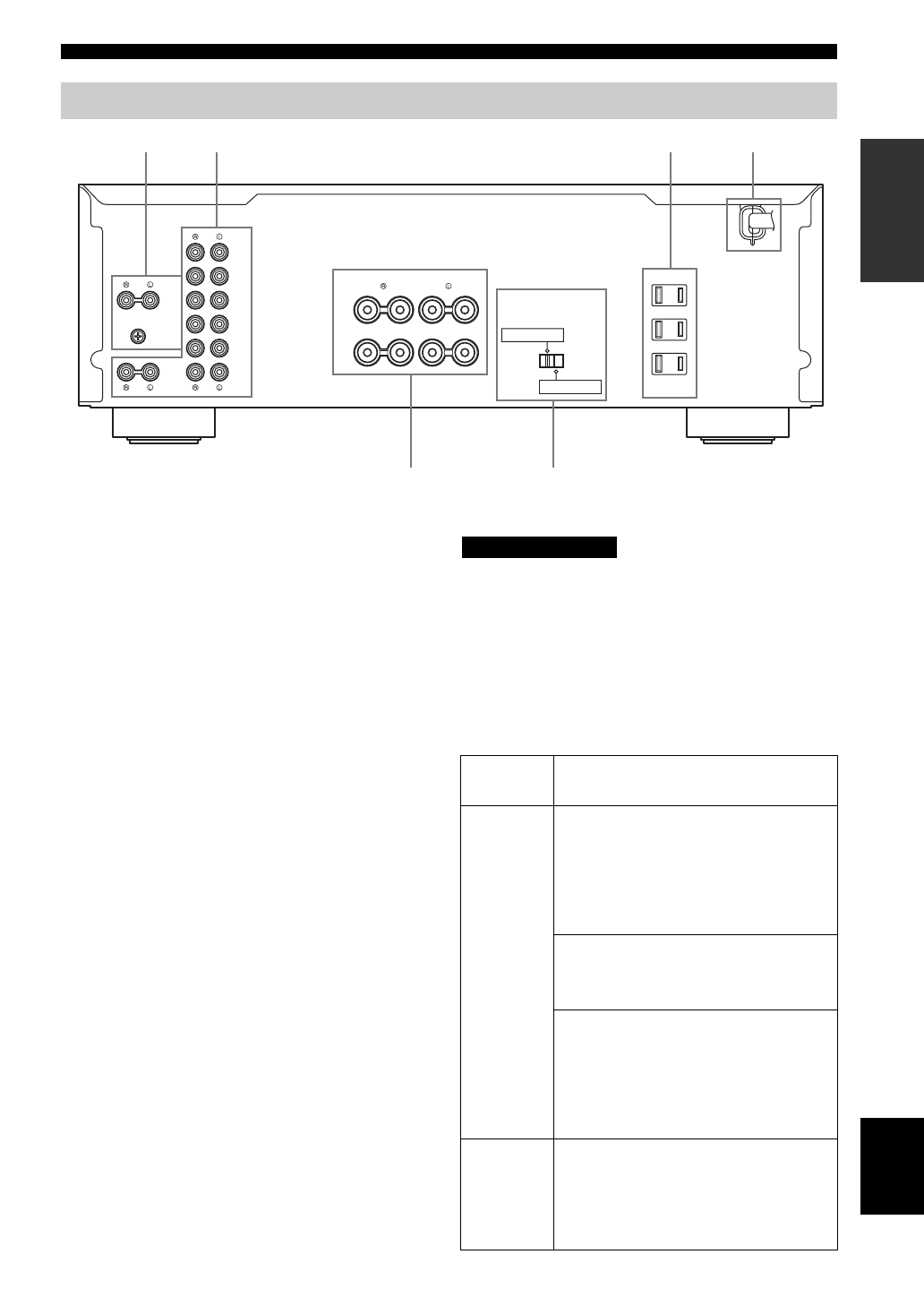

Rückwand

AC OUTLETS

IMPEDANCE SELECTOR

SPEAKERS

TUNER

TAPE

IN

(PLAY)

OUT

(REC)

MD

AUX

GND

PHONO

CD/DVD

IN

(PLAY)

OUT

(REC)

SWITCHED

100W MAX. TOTAL

+

+

A

B

–

–

A OR B: 4

Ω

MIN / SPEAKER

A+B: 8

Ω

MIN / SPEAKER

A OR B:   6

Ω

MIN / SPEAKER

5

1

2

3

4

6

(Modell für USA)

Schalter
position

Impedanzpegel

Rechts

Modell für Asien

• Falls Sie einen Lautsprechersatz (A oder B)

verwenden, muss die Impedanz jedes einzelnen
Lautsprechers 8

Ω

 oder mehr betragen.

• Falls Sie zwei Lautsprechersätze (A und B)

verwenden, muss die Impedanz jedes einzelnen
Lautsprechers 16

Ω

 oder mehr betragen.

Modell für Kanada

• Sie können einen Lautsprechersatz (A oder B)

verwenden, wobei die Impedanz jedes
Lautsprechers mindestens 6

Ω

 beetragen muss.

Andere Modelle

• Falls Sie einen Lautsprechersatz (A oder B)

verwenden, muss die Impedanz jedes einzelnen
Lautsprechers 6

Ω

 oder mehr betragen.

• Falls Sie zwei Lautsprechersätze (A und B)

verwenden, muss die Impedanz jedes einzelnen
Lautsprechers 12

Ω

 oder mehr betragen.

Links

• Falls Sie einen Lautsprechersatz (A oder B)

verwenden, muss die Impedanz jedes einzelnen
Lautsprechers 4

Ω

 oder mehr betragen.

• Falls Sie zwei Lautsprechersätze (A und B)

verwenden, muss die Impedanz jedes einzelnen
Lautsprechers 8

Ω

 oder mehr betragen.

VORSICHT
