9

RACCORDEMENTS

PRÉP

ARA

TIONS

Fr
anç

a

is

1

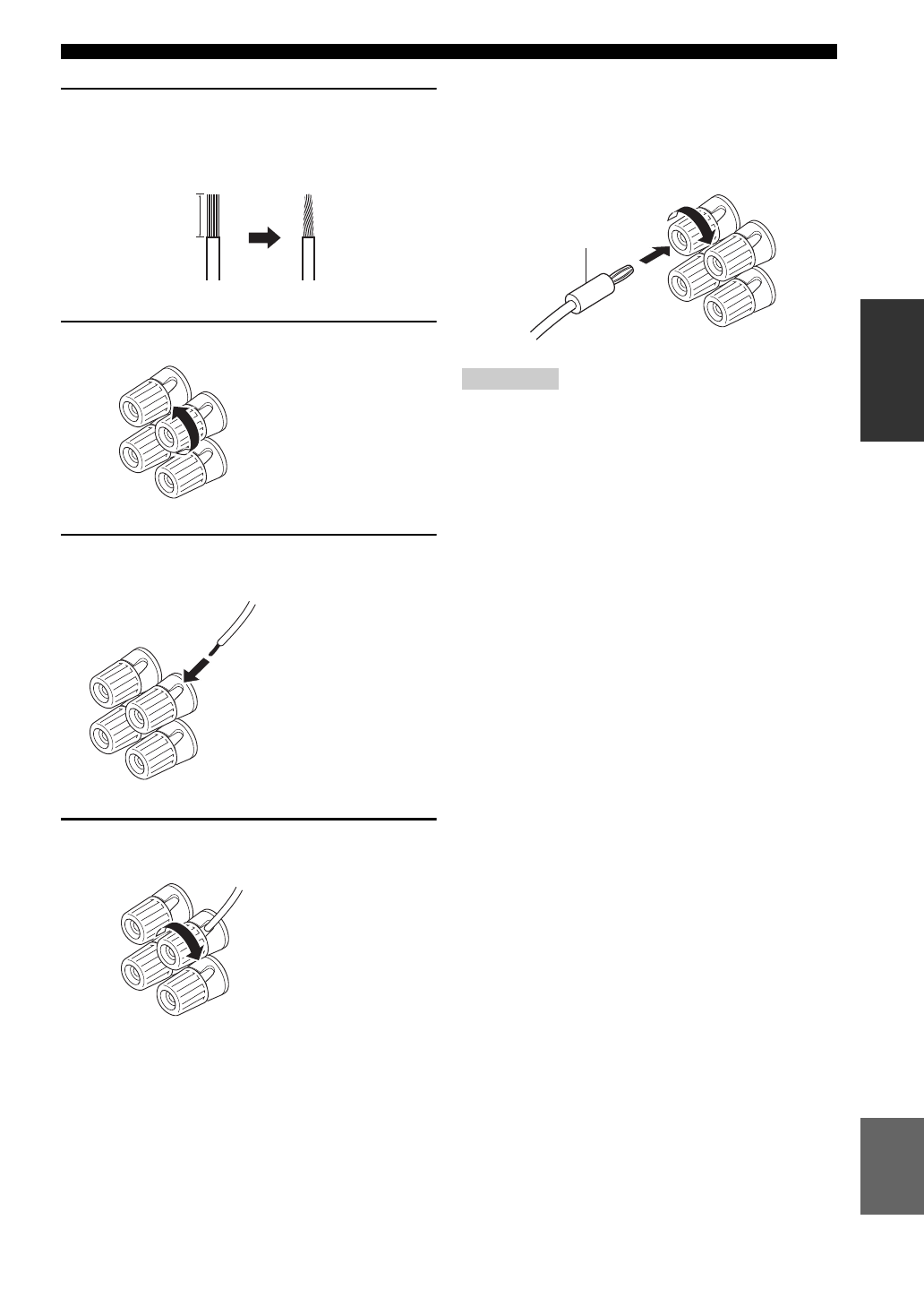

Enlevez environ 10 mm de la gaine isolante à
l’extrémité de chaque câble d’enceinte et
torsadez les fils exposés du câble pour éviter
les courts-circuits.

2

Dévissez la borne.

3

Introduisez l’extrémité dénudée dans le
perçage de la borne.

4

Vissez la borne pour assurer le maintien du
conducteur.

■

Connexion d’une fiche banane

(Sauf modèles pour l’Asie, la Corée, le
Royaume-Uni et l’Europe)

Serrez d’abord le bouton et insérez la fiche banane dans la
prise correspondante.

• Une ou deux paires d’enceintes peuvent être raccordées à cet

appareil. Si vous ne disposez que d’une paire d’enceintes, vous
pouvez indifféremment le relier aux prises SPEAKERS A ou B.

• Utilisez des enceintes ayant l’impédance indiquée à l’arrière de

cet appareil.

10 mm

Rouge: pôle positif (+)

Noir: pôle négatif (–)

Rouge: pôle positif (+)

Noir: pôle négatif (–)

Rouge: pôle positif (+)

Noir: pôle négatif (–)

Remarques

Fiche banane
