93

Z690 PG Velocita

Italiano

Italiano

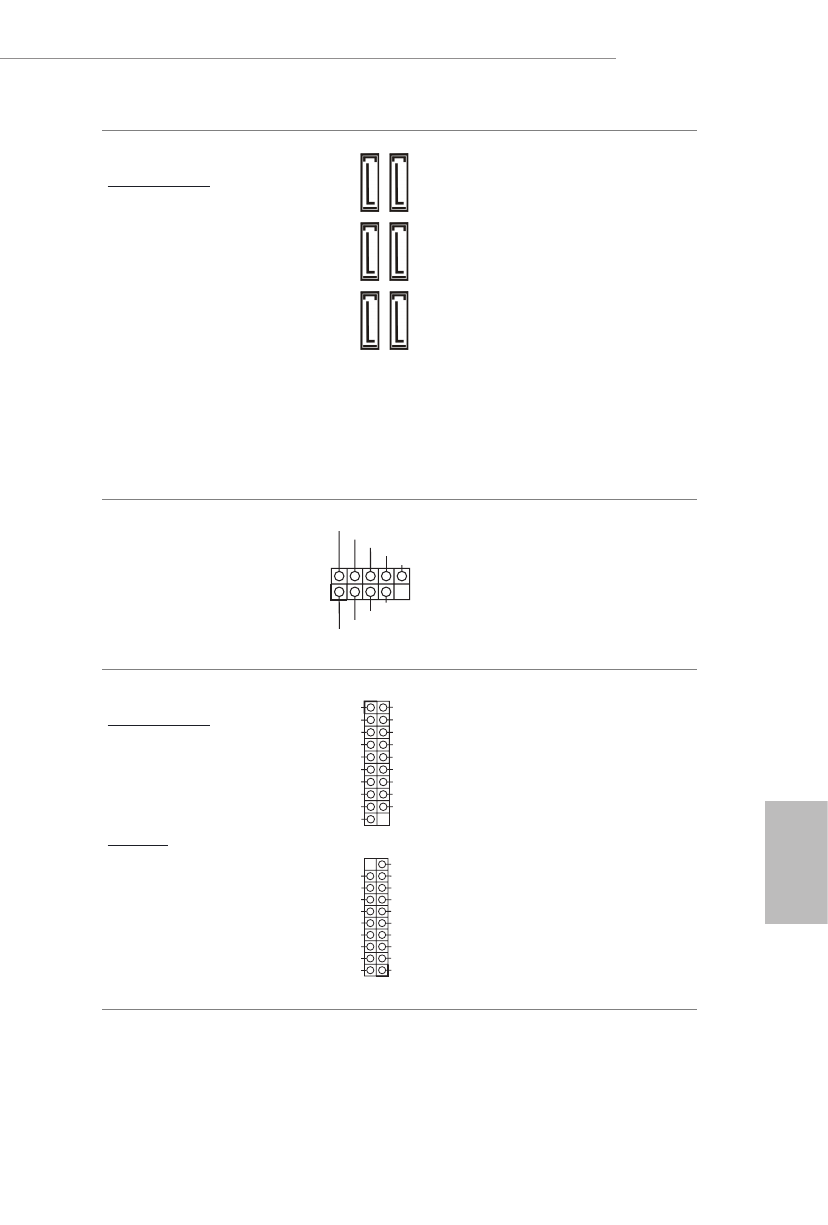

Connettori Serial ATA3
Angolo destroy:
(SATA3_0:
vedere pag. 1, n. 19) (Superiore)
(SATA3_1:
vedere pag. 1, n. 19) (Inferiore)
(SATA3_2:
vedere pag. 1, n. 18) (Superiore)
(SATA3_3:
vedere pag. 1, n. 18) (Inferiore)
(SATA3_4:
vedere pag. 1, n. 17) (Superiore)
(SATA3_5:
vedere pag. 1, n. 17) (Inferiore)

Questi sei connettori SATA3
supportano cavi dati SATA
per dispositivi di archiviazione
interna, con una velocità di
trasferimento dati fino a 6,0 Gb/s.

Connettore USB 2.0
(USB_3_4 a 9 pin)
(vedere pag. 1, n. 25)

Su questa scheda madre c’è un
connettore. Questo connettore
USB 2.0 può supportare due
porte.

Header USB 3.2 Gen1
Angolo destroy:
(USB3_9_10 a 19 pin)
(vedere pag. 1, n. 16)

Verticale:
(USB3_7_8 a 19 pin)
(vedere pag. 1, n. 13)

Ci sono due connettori su questa
scheda madre. Ciascun header
USB 3.2 Gen1 può supportare due
porte.

SA

TA3_2

SA

TA3_3

SA

TA3_4

SA

TA3_5

SA

TA3_0

SA

TA3_1

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

1

IntA_PB_D+

Dummy

IntA_PB_D-

GND

IntA_PB_SSTX+

GND

IntA_PB_SSTX-

IntA_PB_SSRX+

IntA_PB_SSRX-

Vbus

V

Vbus

V

IntA_PA_SSRX-

IntA_PA_SSRX+

GND

IntA_PA_SSTX-

IntA_PA_SSTX+

GND

IntA_PA_D-

IntA_PA_D+
