125

Z690 PG Velocita

Ру

сский

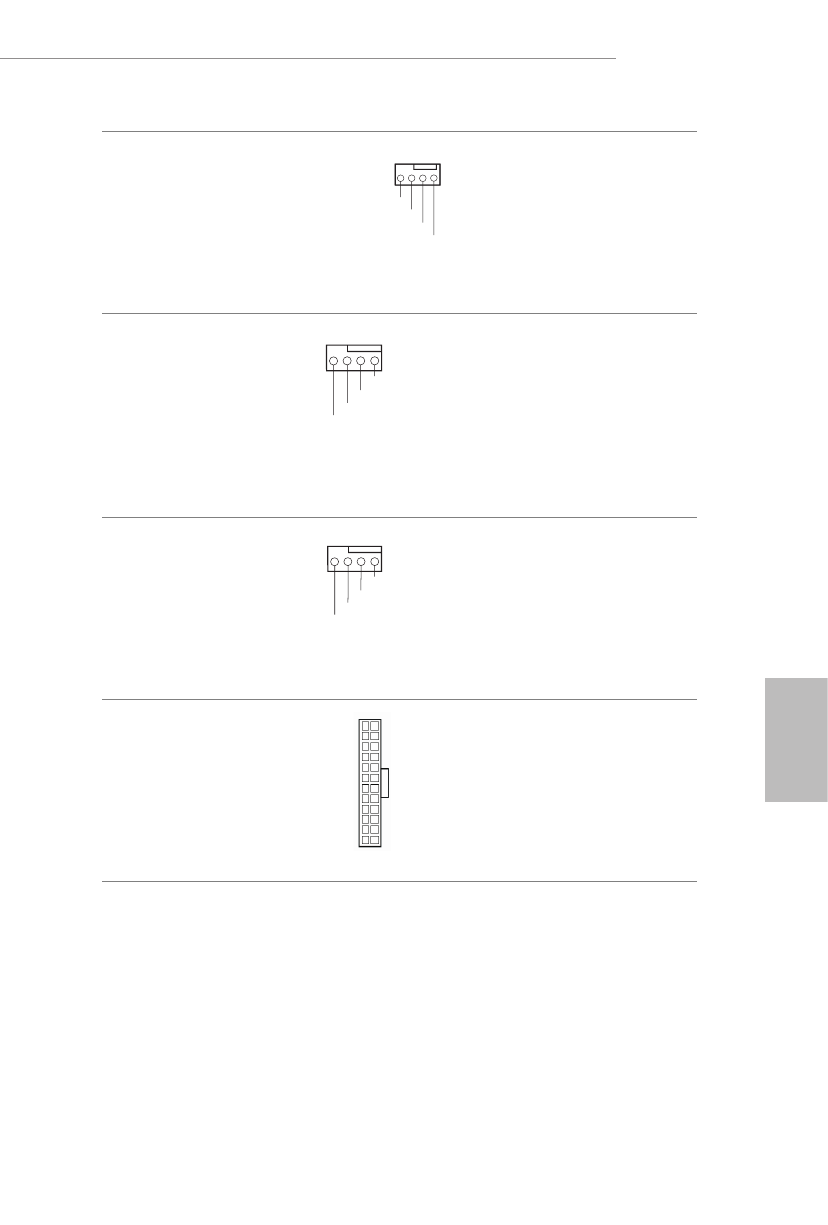

Разъем VRM Fan
(4 контактов,
VRM_FAN1)
(см. стр. 1, № 6)

Данная материнская плата
оснащена 4-контактным
разъемом для подключения
вентилятора VRM-зоны. Для
подключения 3-контактный
вентилятора VRM-зоны
подключите его к контактам 1-3.

Разъем вентилятора
охлаждения процессора
(4-контакта, CPU_FAN1)
(см. стр. 1, № 4)

Эта материнская плата снабжена
4-контактным разъемом для
малошумящего вентилятора
ЦП. Если вы собираетесь
подключить 3-контактный
вентилятор охлаждения
процессора, подключайте его к
контактам 1-3.

Разъем для вентилятора
или помпы водяного
охлаждения ЦП
(4-контактный
CPU_FAN2/WP)
(см. стр. 1, № 5)

Данная материнская плата
оснащена 4-контактным
разъемом для системы водяного
охлаждения ЦП. 3-контактную
систему водяного охлаждения
ЦП следует подключать к
контактам 1-3.

Разъем питания АТХ
(24-контакта,
ATXPWR1)
(см. стр. 1, № 12)

Эта материнская плата
оснащена 24-контактным
разъемом питания АТХ. Чтобы
использовать 20-контактный
разъем питания ATX,
подключите его вдоль
контакта 1 и контакта 13.

CPU_F

FAN_VOLTAGE

GND

AN_SPEED

FAN_SPEED_CONTROL

4     3     2    1

CPU_F

+12V

GND

AN_SPEED

FAN_SPEED_CONTROL

4     3     2    1

GND

+12V

FAN_SPEED

FAN_SPEED_CONTROL

4     3     2    1

12

 1

24

13
