155

Z690 PG Velocita

Polsk

i

Polsk
i

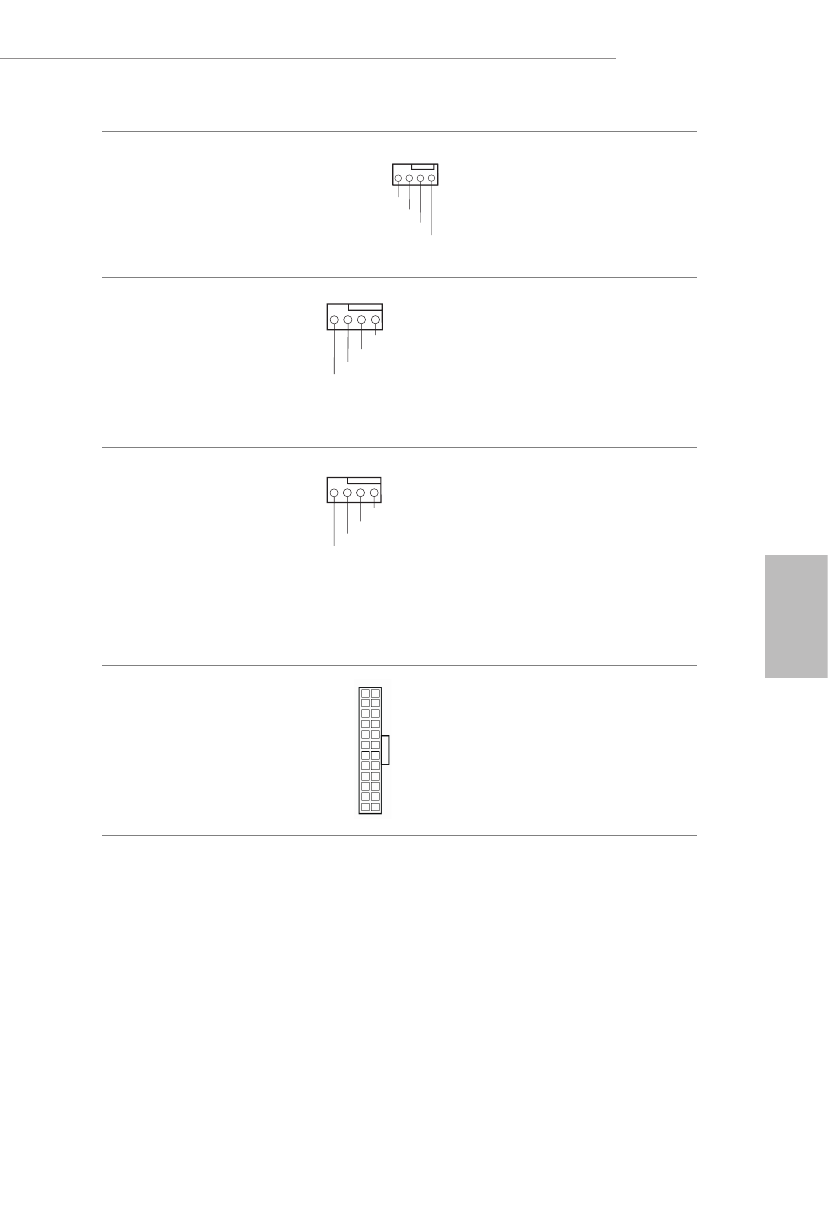

Złącze wentylatora VRM
(4-pinowe VRM_FAN1)
(sprawdź s.1, Nr 6)

Ta płyta główna ma złącze
4-pinowego wentylatora VRM.
Jeśli planowane jest podłączenie
3-pinowego wentylatora VRM,
należy go podłączyć do pinów 1-3.

Złącze wentylatora CPU
(4-pinowe CPU_FAN1)
(sprawdź s.1, Nr 4)

Ta płyta główna udostępnia
4-pinowe złącze wentylatora CPU
(Cichy wentylator). Jeśli
planowane jest podłączenie
3-pinowego wentylatora CPU,
należy je podłączyć do pinów 1-3.

Złącze wentylatora pompy
wodnej /CPU
(4-pinowe CPU_FAN2/WP)
(sprawdź s.1, Nr 5)

Ta płyta główna udostępnia
4-pinowe złącze obudowy
wentylatora chłodzenia wodnego
CPU. Jeśli planowane jest
podłączenie 3-pinowego
wentylatora chłodzenia wodnego
CPU, należy je podłączyć do
pinów 1-3.

Złącze zasilania ATX
(24-pinowe ATXPWR1)
(sprawdź s.1, Nr 12)

Ta płyta główna udostępnia
24-pinowe złącze zasilania ATX.
W celu użycia 20-pinowego
zasilacza ATX, należy podłączyć
je wzdłuż pinu 1 i pinu 13.

CPU_F

FAN_VOLTAGE

GND

AN_SPEED

FAN_SPEED_CONTROL

4     3     2    1

CPU_F

+12V

GND

AN_SPEED

FAN_SPEED_CONTROL

4     3     2    1

GND

+12V

FAN_SPEED

FAN_SPEED_CONTROL

4     3     2    1

12

 1

24

13
