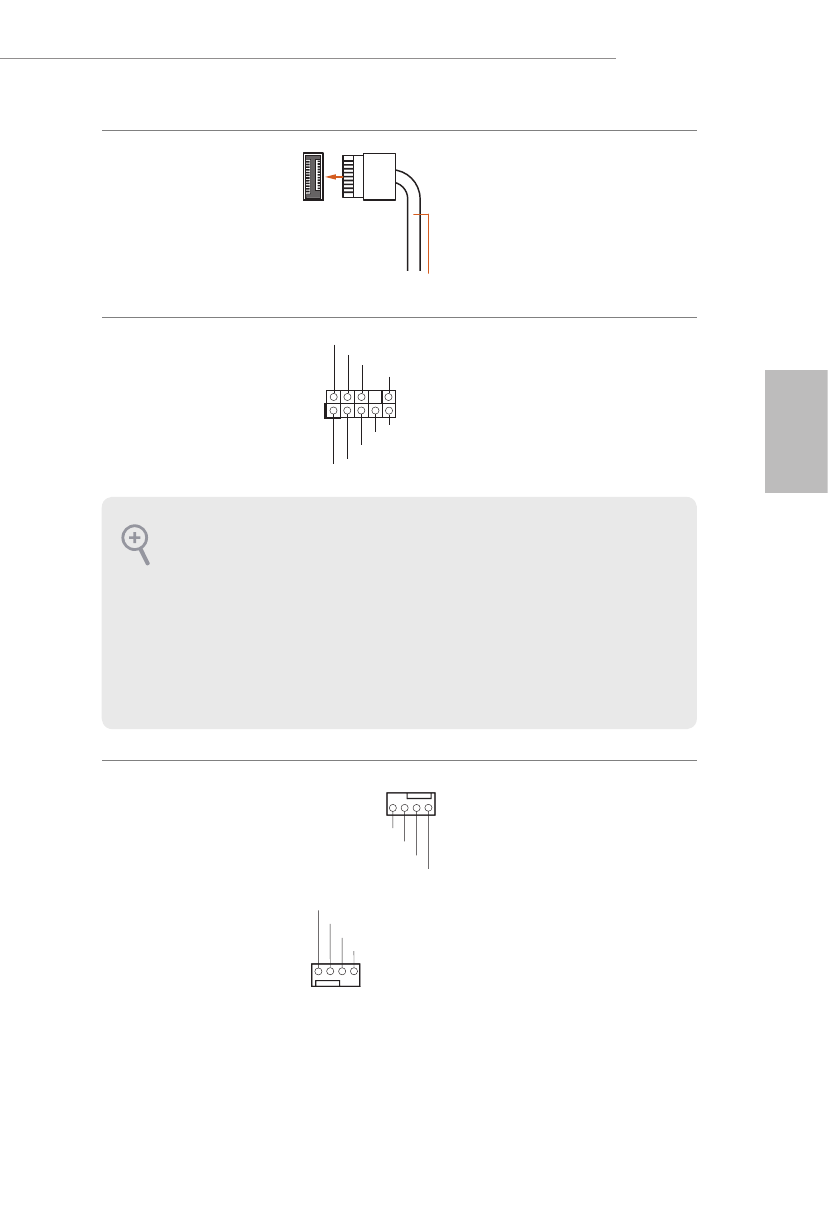

Z690 PG Velocita
简体中文
简体中文
前面板 C 类型 USB 3.2
Gen2x2 接脚
（20 针 F_USB32_
TC_1）
（见第 1 页，第 14 个）
此主板上有一个前面板 C 类型
USB 3.2 Gen2x2 接脚。此接脚用
于连接 USB 3.2 Gen2x2 模块以
获得附加 USB 3.2 Gen2x2 端口。
前面板音频接头
（9 针 HD_AUDIO1）
（见第 1 页，第 31 个）
此接头用于将音频设备连接到
前音频面板。
机箱 / 水泵风扇接口
（4 针 CHA_FAN1/WP）
（见第 1 页，第 32 个）
（4 针 CHA_FAN2/WP）
（见第 1 页，第 26 个）
（4 针 CHA_FAN3/WP）
（见第 1 页，第 15 个）
（4 针 CHA_FAN4/WP）
（见第 1 页，第 27 个）
（4 针 CHA_FAN5/WP）
（见第 1 页，第 23 个）
此主板提供五个 4 针水冷机箱风
扇接口。如果您打算连接 3 针机
箱水冷风扇，请将它连接到针
脚 1-3。
1.
高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。
请按照我们的手册和机箱手册的说明安装系统。
2.
如果您使用
AC’97
音频面板，请按照以下步骤将它安装到前面板音频接脚：
A. 将 Mic_IN (MIC) 连接到 MIC2_L。
B. 将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L。
C. 将接地端 (GND) 连接到接地端 (GND)。
D. MIC_RET 和 OUT_RET 只用于高清音频面板。您不需要针对
AC’97
音频面板连
接它们。
E. 要启用前麦克风，请转到 Realtek 控制面板上的“FrontMic”
（前麦克风）选项卡，
调整“Recording Volume”（录音音量）。
USB Type-C Cable
J _ S E N S E
O U T 2 _ L
1
M I C _ R E T
P R E S E N C E #
G N D
O U T 2 _ R
M I C 2 _ R
M I C 2 _ L
O U T _ R E T
GN D
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTRO L
4 3 2 1
GN D
FAN_SPEED
FAN_SPEED_CONTRO L
FAN_VOLTAGE
1 2 3 4
