108

Español

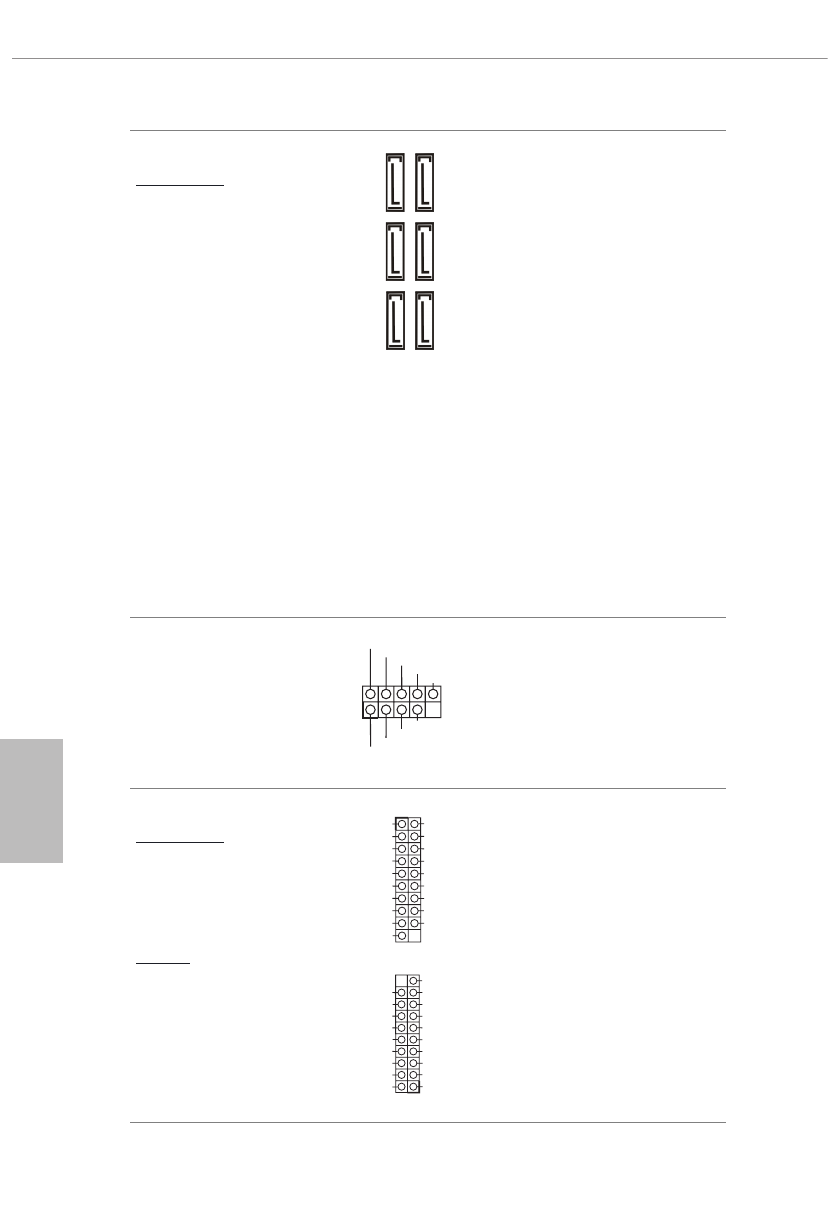

Conectores Serie ATA3
Ángulo recto:
(SATA3_0:
consulte la pág.1, nº 19)
(Superior)
(SATA3_1:
consulte la pág.1, nº 19)
(Inferior)
(SATA3_2:
consulte la pág.1, nº 18)
(Superior)
(SATA3_3:
consulte la pág.1, nº 18)
(Inferior)
(SATA3_4:
consulte la pág.1, nº 17)
(Superior)
(SATA3_5:
consulte la pág.1, nº 17)
(Inferior)

Estos seis conectores SATA3
son compatibles con cables de
datos SATA para dispositivos de
almacenamiento interno con una
velocidad de transferencia de
datos de hasta 6,0 Gb/s.

Cabezal USB 2.0
(USB_3_4 de 9 contactos)
(consulte la pág. 1, nº 25)

Esta placa base tiene otra base
de conexiones. Cada base de
conexiones USB 2.0 admite dos
puertos.

Cabezales USB 3.2 Gen1
Ángulo recto:
(USB3_9_10 de 19 contactos)
(consulte la pág. 1, nº 16)

Vertical:
(USB3_7_8 de 19 contactos)
(consulte la pág. 1, nº 13)

Hay dos bases de conexiones en
esta placa base. Cada cabezal
USB 3.2 Gen1 admite dos puertos.

SA

TA3_2

SA

TA3_3

SA

TA3_4

SA

TA3_5

SA

TA3_0

SA

TA3_1

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

1

IntA_PB_D+

Dummy

IntA_PB_D-

GND

IntA_PB_SSTX+

GND

IntA_PB_SSTX-

IntA_PB_SSRX+

IntA_PB_SSRX-

Vbus

V

Vbus

V

IntA_PA_SSRX-

IntA_PA_SSRX+

GND

IntA_PA_SSTX-

IntA_PA_SSTX+

GND

IntA_PA_D-

IntA_PA_D+
